A 125 15KA Мініятурны аўтаматычны выключальнікпрызначаны для электрычных сістэм, якія патрабуюць як высокай магутнасці току, так і надзейнай абароны ад кароткага замыкання. У адрозненне ад звычайных аўтаматычных выключальнікаў з нізкім рэйтынгам, прылада з высокай адключаючай здольнасцю 125 А можа працаваць з патрабавальнымі размеркавальнымі прылажэннямі, дзе токі замыкання могуць быць значна вышэйшымі. У гэтым артыкуле тлумачыцца, як працуе аўтаматычны выключальнік 125 15KA, што азначаюць яго асноўныя тэхнічныя характарыстыкі, дзе ён можа выкарыстоўвацца, як правільна яго выбраць і ўсталяваць і што павінны вывучыць групы закупак, перш чым размясціць заказ. У ім таксама разглядаюцца практычныя канструктыўныя асаблівасці серыі DAB7-125 ад Shanghai DaDa Electric Co., Ltd., у тым ліку тэрмамагнітная абарона, канструкцыя з абмежаваннем току, вялікія кабельныя клемы і адключальная здольнасць 15 кА.
Змест
- Што такое мініяцюрны аўтаматычны выключальнік 125 15KA?
- Чаму 125A і 15KA важныя?
- Як працуе механізм абароны?
- Якія функцыі паляпшаюць практычную працу?
- Дзе можна выкарыстоўваць аўтаматычны выключальнік 125 15KA?
- Асноўныя характарыстыкі для вывучэння
- Як выбраць правільную канфігурацыю
- Меркаванні па ўстаноўцы і тэхнічным абслугоўванні
- Агульныя праблемы і заклапочанасць пакупкамі
- Чаму Shanghai DaDa Electric Co., Ltd.?
- Часта задаюць пытанні
- Заключныя меркаванні

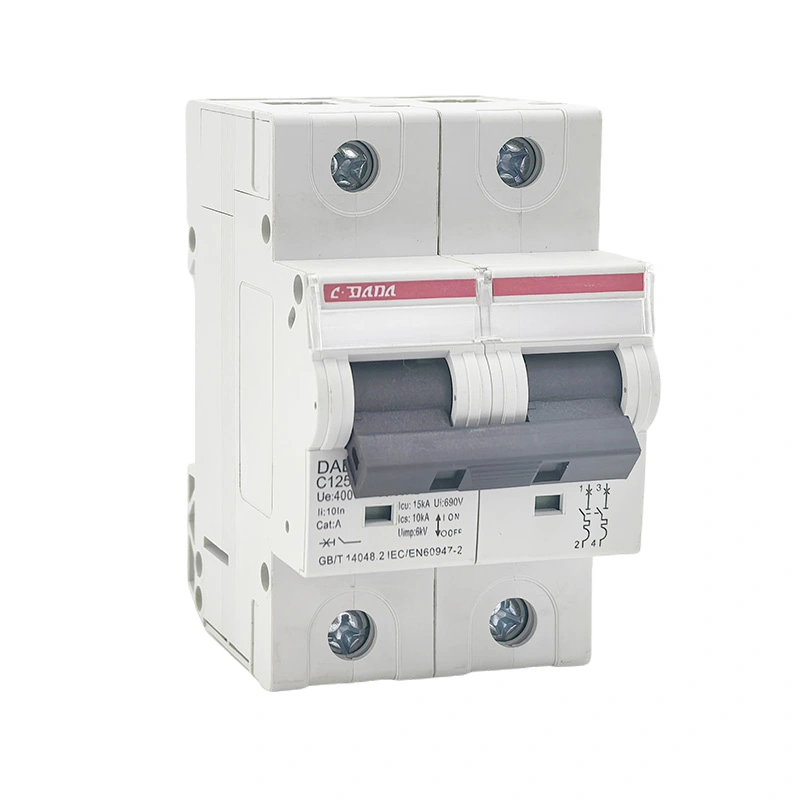

Што такое мініяцюрны аўтаматычны выключальнік 125 15KA?
Мініятурны аўтаматычны выключальнік 125 15KA - гэта моцнаточнае ахоўнае прылада, прызначанае для разрыву электрычных ланцугоў пры ўзнікненні ненармальных умоў току. У пазначэнні прадукту «125» звычайна вызначае намінальны ток да 125 А, у той час як «15KA» адносіцца да адключальнай здольнасці пры кароткім замыканні 15 кА пры адпаведных умовах і стандартах выпрабаванняў.
Гэтыя дзве лічбы апісваюць розныя электрычныя характарыстыкі. Намінальны паказчык 125A датычыцца току, які выключальнік прызначаны для перадачы ў вызначаных умовах працы. Лічба 15 кА адносіцца да ўзроўню меркаванага току кароткага замыкання, які выключальнік можа бяспечна перапыніць пры зададзеных умовах.
Гэта адрозненне важна, калі інжынеры параўноўваюць аўтаматычныя выключальнікі. Больш высокі намінальны ток не азначае аўтаматычна больш высокую адключальную здольнасць пры кароткім замыканні. Абодва значэння павінны быць ацэнены ў параўнанні з электрычнымі характарыстыкамі ўстаноўкі.
Серыя DAB7-125 ад Shanghai DaDa Electric Co., Ltd. распрацавана для прамысловага і камерцыйнага размеркавання энергіі. Апублікаваная інфармацыя аб прадукце вызначае максімальны намінальны ток 125 А і варыянты высокай адключальнай здольнасці, уключаючы 15 кА. Вытворца таксама паказвае термомагнитную абарону і токоограничивающую канструкцыю.
Чаму 125A і 15KA важныя?
Сістэмы размеркавання электрычнасці могуць утрымліваць значную энергію ад няспраўнасці, асабліва побач з трансфарматарамі, размеркавальнымі шчытамі, прамысловым абсталяваннем і вялікімі сілавымі нагрузкамі. Калі ахоўная прылада падвяргаецца ўздзеянню току замыкання, які перавышае зададзеную здольнасць адключаць, наступствы могуць ўключаць пашкоджанне абсталявання, празмерную дугу і сур'ёзныя рызыкі для бяспекі.
Адключальная здольнасць 15 кА забяспечвае больш высокі запас адключэння, чым многія стандартныя аўтаматычныя выключальнікі з нізкай адключальнай здольнасцю. Фактычная прыдатнасць, аднак, залежыць ад меркаванага току кароткага замыкання ў месцы ўстаноўкі і патрабаванняў дзеючага электрычнага стандарту.
| Параметр | Што гэта паказвае | Чаму гэта важна |
|---|---|---|
| 125А | Намінальны ток | Вызначае нармальны дыяпазон току выключальніка. |
| 15 кА | Высокая здольнасць адключаць ад кароткага замыкання | Дапамагае выключальніку перапыніць зададзеныя высокія токі замыкання. |
| Цеплавое падарожжа | Абарона ад перагрузкі | Рэагуе на ўстойлівыя празмерныя ўмовы току. |
| Магнітнае падарожжа | Абарона ад кароткага замыкання | Забяспечвае хуткую працу пры сур'ёзных няспраўнасцях. |
| Абмежаванне току | Зніжэнне энергіі няспраўнасці | Можа дапамагчы абмежаваць нагрузку на наступнае абсталяванне. |
Такім чынам, пры распрацоўцы размеркавальнай сістэмы выключальнік павінен выбірацца з разліку фактычнай нагрузкі, номіналу правадыра, разліку току замыкання, напружання, частаты, канфігурацыі полюса і патрабаванняў да каардынацыі, а не толькі з намінальнага току.
Як працуе механізм абароны?
Сучасны аўтаматычны выключальнік звычайна спалучае ў сабе два асноўныя прынцыпы спрацоўвання: цеплавую абарону і магнітную абарону. Два механізмы разглядаюць розныя тыпы падзей перагрузкі па току.
Цеплавая абарона рэагуе на ўмовы перагрузкі, якія захоўваюцца з цягам часу. Калі ток перавышае запланаваны працоўны ўзровень, цяпло прымушае цеплавой элемент працаваць і размыкаць ланцуг.
Магнітная абарона прызначана для моцных токаў. Моцная магнітная рэакцыя можа хутка актываваць механізм адключэння ў выпадку моцнага кароткага замыкання.
Пры раз'яднанні кантактаў падчас разрыву можа ўтварыцца электрычная дуга. Унутраныя структуры кіравання дугой дапамагаюць кантраляваць і тушыць дугу падчас перапынення.
Канструкцыя, якая абмяжоўвае ток, можа паменшыць энергію, якая можа праходзіць праз ланцуг падчас кароткага замыкання, дапамагаючы паменшыць нагрузку на падлучаныя кампаненты.
Інфармацыя аб прадукце DAB7-125 апісвае функцыі цеплавога і магнітнага адключэння, механізм без адключэння і канструкцыю абмежавання току. Гэтыя асаблівасці асабліва важныя для прыкладанняў, дзе ахоўная прылада павінна паслядоўна рэагаваць як на працяглыя перагрузкі, так і на замыканні пры моцным току.
Якія функцыі паляпшаюць практычную працу?
Электраахоўнае абсталяванне не ацэньваецца толькі па намінальным току. Механічная канструкцыя, канструкцыя клемы, кантактныя матэрыялы, спосаб мантажу і ўнутраная сістэма кіравання дугой могуць паўплываць на практычнае выкарыстанне.
- Высокая разрыўная здольнасць:Спецыфікацыя 15 кА забяспечвае больш высокую здольнасць адключаць ад кароткага замыкання, чым многія звычайныя аўтаматычныя выключальнікі з нізкай адключальнай здольнасцю.
- Вялікія кабельныя клемы:Серыя DAB7-125 распрацавана з вялікімі клемамі, прыдатнымі для медных і алюмініевых правадыроў да 35 мм² у адпаведнасці з апублікаванай інфармацыяй вытворцы.
- Механізм без адключэння:Выключальнік можа захоўваць сваю ахоўную функцыю, нават калі прывадны механізм знаходзіцца ў становішчы ON.
- Індыкацыя станоўчага кантакту:Дакладная індыкацыя стану кантакту можа палегчыць агляд і абслугоўванне.
- Тэрмамагнітная праца:Розныя ўмовы перагрузкі па току можна вырашаць з дапамогай дадатковых механізмаў адключэння.
- Мантаж на DIN-рэйку:Модульнае мацаванне спрашчае ўстаноўку ў межах сумяшчальнага размеркавальнага абсталявання.
- Вогнеахоўны корпус:Апублікаваная інфармацыя DAB7-125 паказвае вогнеўстойлівы матэрыял корпуса PA66.
Гэтыя дэталі важныя для дыстрыб'ютараў і сістэмных інтэгратараў, таму што эфектыўнасць ўстаноўкі і зручнасць абслугоўвання могуць уплываць на агульны вопыт эксплуатацыі, а не толькі на першапачатковую цану пакупкі.
Дзе можна выкарыстоўваць аўтаматычны выключальнік 125 15KA?
Аўтаматычны выключальнік з высокай адключаючай здольнасцю 125 А можна разглядаць для сістэм размеркавання электраэнергіі, дзе ток ланцуга і ўзровень няспраўнасці трапляюць у вызначаны працоўны дыяпазон прылады. Тыповыя ўмовы прымянення могуць уключаць прамысловыя аб'екты, камерцыйныя будынкі, размеркавальныя панэлі абсталявання і іншыя ланцугі з большым токам.
| Ужыванне | Тыповыя патрабаванні | Патэнцыйная выгада |
|---|---|---|
| Прамысловае размеркаванне | Больш высокія токавыя нагрузкі і складаныя ўмовы няспраўнасці | Высокая магутнасць току з абаронай ад кароткага замыкання |
| Гаспадарчыя будынкі | Надзейная абарона размеркавання | Кампактная модульная абарона размеркавальных ланцугоў |
| Сістэмы машын | Абарона электраабсталявання і фідэраў | Цеплавая і магнітная рэакцыя на перагрузку па току |
| Размеркавальныя панэлі | Прастораэфектыўныя ахоўныя прылады | Мантаж на DIN-рэйку і модульная канструкцыя |
| Энергаёмістае абсталяванне | Больш высокі ток ланцуга | Канфігурацыя намінальнага току да 125 А ў залежнасці ад абранай мадэлі |
Прыдатнасць прымянення заўсёды павінна быць пацверджана на падставе поўнай электрычнай канструкцыі. Напружанне, частата, меркаваны ток замыкання, памер правадніка, тэмпература навакольнага асяроддзя, канфігурацыя полюса і прыдатныя правілы ўстаноўкі могуць змяніць выбар адпаведнага выключальніка.
Асноўныя характарыстыкі для вывучэння
Часта пакупнікі арыентуюцца на «125А» і «15кА», таму што яны простыя ў разуменні. Аднак прафесійныя закупкі патрабуюць больш шырокага агляду спецыфікацый.
| Спецыфікацыя | Пытанне аб куплі |
|---|---|
| Намінальны ток | Ці адпавядае выбраны паказчык разліковай нагрузцы ланцуга і ёмістасці правадніка? |
| Разрыўная здольнасць | Ці падыходзіць указаная магутнасць 15 кА для меркаванага току замыкання? |
| Намінальнае напружанне | Ці адпавядае выключальнік напрузе сістэмы і размеркавальнай схеме? |
| Колькасць полюсаў | Ці патрабуе схема 1P, 2P, 3P, 4P або іншую канфігурацыю? |
| Крывая паездкі | Ці сумяшчальная выбраная характарыстыка расцеплення з падлучанай нагрузкай? |
| Прыдатны стандарт | Ці адпавядае прадукт стандартам, неабходным для мэтавага рынку і ўстаноўкі? |
| Ёмістасць тэрмінала | Ці могуць клемы бяспечна размясціць указаны праваднік? |
| Спосаб ўстаноўкі | Ці патрабуецца мантаж на DIN-рэйку або іншы мантаж? |
Напрыклад, стандарты IEC 60947-2 і IEC/EN 60898-1 выкарыстоўваюць розныя класіфікацыі і рамкі тэсціравання аўтаматычных выключальнікаў. Такім чынам, апублікаваныя дадзеныя вытворцы могуць утрымліваць тэрміналогію Icu і Icn у залежнасці ад стандарту і катэгорыі прадукту. Пакупнік павінен дакладна ўдакладніць, які рэйтынг прымяняецца да напружання і ўмоў эксплуатацыі меркаванай устаноўкі.
Як выбраць правільную канфігурацыю
Выбар аўтаматычнага выключальніка 125 15KA павінен пачынацца з электрычнай сістэмы, а не з каталога прадукцыі. Просты працэс выбару можа знізіць рызыку несупадзення выключальніка з ланцугом.
- Вызначыць разліковы ток.Разлічыце чаканы працяглы і перыядычны ток нагрузкі.
- Праверце рэйтынг правадыра.Ахоўны прыбор павінен быць узгоднены з дапушчальным токам кабеля ў рэальных умовах мантажу.
- Вызначце меркаваны ток кароткага замыкання.Абраная адключаючая здольнасць павінна адпавядаць ўзроўню няспраўнасці ў месцы ўстаноўкі.
- Пацвердзіце напружанне і частату.Пераканайцеся, што выключальнік прызначаны для электрычнай сістэмы.
- Выберыце размяшчэнне слупоў.Разгледзім патрабаванні да фазным і нулявым правадніках.
- Агляд характарыстык паездкі.Крывая адключэння павінна адпавядаць падключанай нагрузцы і чаканым умовам кідка.
- Пацвердзіце стандарты і сертыфікаты.Праверце патрабаванні мэтавага рынку, спецыфікацыі праекта і мясцовыя электрычныя правілы.
- Праверце фізічную сумяшчальнасць.Пацвердзіце памеры, памер клемы, сумяшчальнасць з DIN-рэйкай і адлегласць паміж панэлямі.
Меркаванні па ўстаноўцы і тэхнічным абслугоўванні
Правільная ўстаноўка вельмі важная для любога моцнаточнага ахоўнага прылады. Нават добра спраектаваны аўтаматычны выключальнік не можа кампенсаваць праваднікі няправільнага памеру, няшчыльныя клемы, непрыдатныя корпуса або няправільную практыку ўстаноўкі.
- Праверце мадэль выключальніка і намінальныя характарыстыкі перад устаноўкай.
- Адключыце электразабеспячэнне і прытрымлівайцеся адпаведнай працэдуры бяспекі.
- Пераканайцеся, што папярочны перасек правадніка сумяшчальны з клемай.
- Правільна падрыхтуйце правадыры і пазбягайце пашкоджаных або няправільна зачышчаных канцоў кабеля.
- Зацягніце клемы ў адпаведнасці з патрабаваннямі вытворцы.
- Пераканайцеся, што выключальнік надзейна замацаваны на сумяшчальнай DIN-рэйцы.
- Праверце, каб корпус забяспечваў належную абарону і зазор.
- Перыядычна правярайце клемы на наяўнасць прыкмет перагрэву, змены колеру або механічнай аслабленасці.
- Праверце ахоўную сістэму ў адпаведнасці з патрабаваннямі да абслугоўвання ўстаноўкі.
Графікі тэхнічнага абслугоўвання павінны адлюстроўваць навакольнае асяроддзе і працоўны цыкл. Прамысловыя ўстаноўкі з высокай нагрузкай, частымі пераключэннямі, пылам, вібрацыяй або павышанымі тэмпературамі могуць запатрабаваць больш частых праверак, чым маланагружаныя ўнутраныя размеркавальныя сістэмы.
Агульныя праблемы і заклапочанасць пакупкамі
Пакупнікі аўтаматычных выключальнікаў моцнага току часта сутыкаюцца з некалькімі практычнымі праблемамі. Рашэнне гэтых праблем перад закупкай можа прадухіліць затрымкі і праблемы з устаноўкай.
У некаторых спісах прадуктаў згадваецца толькі агульная «высокая адключальная здольнасць». Пакупнікі павінны запытаць дакладны рэйтынг, стандарт, напружанне і базу тэсціравання.
Выбар 125A без праверкі ёмістасці кабеля і фактычнага праектнага току можа стварыць праблемы з каардынацыяй.
Праваднікі большага памеру патрабуюць клеммаў, прызначаных для прыёму неабходнай плошчы папярочнага перасеку. Сумяшчальнасць тэрмінала неабходна пацвердзіць перад пакупкай.
Міжнародным пакупнікам часта патрэбныя тэхнічныя характарыстыкі, сертыфікаты, чарцяжы і інфармацыя аб прадуктах для зацвярджэння праекта.
Прафесійны пастаўшчык павінен мець магчымасць прадастаўляць выразныя дадзеныя аб прадукце і дапамагаць пакупнікам зразумець адрозненні паміж намінальным токам, адключаючай здольнасцю, характарыстыкамі адключэння і патрабаваннямі да ўстаноўкі.
Чаму Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.распрацоўвае і вырабляе прадукты для абароны ланцугоў для прамысловага і камерцыйнага электрычнага прымянення. Яго апублікаваны партфель прадуктаў уключае MCBs, MCCBs, RCBOs, RCCBs і адпаведнае абсталяванне для абароны ланцугоў.
Серыя DAB7-125 прызначана для прыкладанняў, якія патрабуюць больш высокай магутнасці току і высокай здольнасці адключаць пры кароткім замыканні. Апублікаваныя спецыфікацыі ўключаюць высокую адключальную здольнасць 15 кА, функцыю цепламагнітнага адключэння, канструкцыю з абмежаваннем току, індыкацыю станоўчага кантакту і клемы, прыдатныя для вялікіх правадоў. :contentReference[oaicite:1]{index=1}
Інфармацыя аб заводзе вытворцы таксама апісвае спецыяльныя цэхі штампоўкі, кропкавай зваркі, заклёпвання, ліцця пад ціскам і зборкі, якія падтрымліваюць вытворчасць як MCB, так і MCCB. :contentReference[oaicite:2]{index=2}
Для дыстрыб'ютараў, аптовых гандляроў электратэхнікай, вытворцаў панэляў і кліентаў OEM гэты тып вытворчых магчымасцей можа быць карысным, калі паслядоўныя пастаўкі прадукцыі, тэхнічная дакументацыя і падтрымка канфігурацыі з'яўляюцца важнымі часткамі рашэння аб куплі.
| Патрабаванне пакупніка | Адпаведная характарыстыка DAB7-125 |
|---|---|
| Сільготочная абарона ланцуга | Намінальны ток да 125А |
| Больш высокія патрабаванні да кароткага замыкання | Адключальная здольнасць да 15 кА згодна з апублікаванай інфармацыяй аб прадукце |
| Абарона ад перагрузкі | Функцыя цеплавога адключэння |
| Рэакцыя на кароткае замыканне | Функцыя магнітнага адключэння |
| Больш буйныя праваднікі | Вялікія кабельныя клемы, прызначаныя для правадыроў да 35 мм² у адпаведнасці з інфармацыяй вытворцы |
| Мантаж панэлі | Модульная канструкцыя для мантажу на DIN-рэйку |
Перад канчатковым зацвярджэннем праекта спецыфікацыі прадукту заўсёды павінны быць пацверджаны ў адпаведнасці з апошняй тэхнічнай дакументацыяй, асабліва калі выключальнік будзе ўсталяваны ў асяроддзі з высокім токам замыкання або ў рэгуляванай электрычнай сістэме.
Часта задаюць пытанні
15KA адносіцца да адключальнай здольнасці пры кароткім замыканні 15kA пры адпаведных вызначаных умовах выпрабаванняў. Ён паказвае ўзровень меркаванага току кароткага замыкання, які прылада прызначана для перапынення ў адпаведнасці з яго намінальным паказчыкам і стандартам.
Не. Пры выбары неабходна ўлічваць ёмістасць правадыра, характарыстыкі нагрузкі, напружанне сістэмы, навакольныя ўмовы, ток замыкання, канфігурацыю полюса і прыдатныя электрычныя патрабаванні.
125A звязаны з намінальным токам выключальніка, у той час як 15kA адносіцца да яго здольнасці адключаць ад кароткага замыкання. Яны апісваюць розныя характарыстыкі ахоўнага прылады.
Гэта можа быць разгледжана ў якасці прыдатных прамысловых размеркавальных ланцугоў, калі электрычная сістэма адпавядае вызначаным параметрам і патрабаванням да ўстаноўкі прадукту.
Адключальная здольнасць - гэта толькі адзін фактар выбару. Напружанне, намінальны ток, характарыстыкі адключэння, каардынацыя правадыроў, канфігурацыя полюса і ўмовы ўстаноўкі таксама павінны быць ацэнены.
Цеплавая абарона вырашае ўстойлівыя ўмовы перагрузкі, у той час як магнітная абарона хутка рэагуе на ўмовы моцнага току, такія як кароткае замыканне.
У апублікаванай інфармацыі Shanghai DaDa Electric DAB7-125 сцвярджаецца, што яе вялікія кабельныя клемы падыходзяць для медных і алюмініевых кабеляў да 35 мм². Дакладнае размяшчэнне правадыра заўсёды павінна быць пацверджана дзеючай тэхнічнай дакументацыяй перад устаноўкай.
Пакупнікі павінны запытаць тэхнічныя дадзеныя, прыдатныя стандарты, намінальнае напружанне, даныя аб адключальнай здольнасці, характарыстыкі адключэння, габарытныя чарцяжы, інфармацыю аб тэрміналах, сертыфікаты і дэталі ўпакоўкі, якія адносяцца да рынку прызначэння.
Заключныя меркаванні
Мініятурны аўтаматычны выключальнік 125 15KA адпавядае пэўнай камбінацыі патрабаванняў: адносна высокая магутнасць току і пашыраная здольнасць адключаць ад кароткага замыкання. Для інжынераў і каманд па закупках разуменне таго, што азначае кожны рэйтынг, вельмі важна для прыняцця правільнага тэхнічнага рашэння.
Найбольш важныя меркаванні выходзяць за рамкі лічбаў «125A» і «15kA». Поўная ацэнка павінна ўключаць намінальнае напружанне, ток замыкання, характарыстыкі адключэння, канфігурацыю полюса, сумяшчальнасць правадыроў, прыдатныя стандарты, асяроддзе ўстаноўкі і фізічныя памеры.
Серыя DAB7-125 ад Shanghai DaDa Electric Co., Ltd. спалучае абарону ад моцнага току з цеплавой і магнітнай працай, канструкцыю з абмежаваннем току, вялікія кабельныя клемы і апублікаваную адключальную здольнасць да 15 кА. Гэтыя характарыстыкі робяць прадукт актуальным для шэрагу прамысловых і камерцыйных прылажэнняў пры правільнай падборцы да электрычнай сістэмы.
