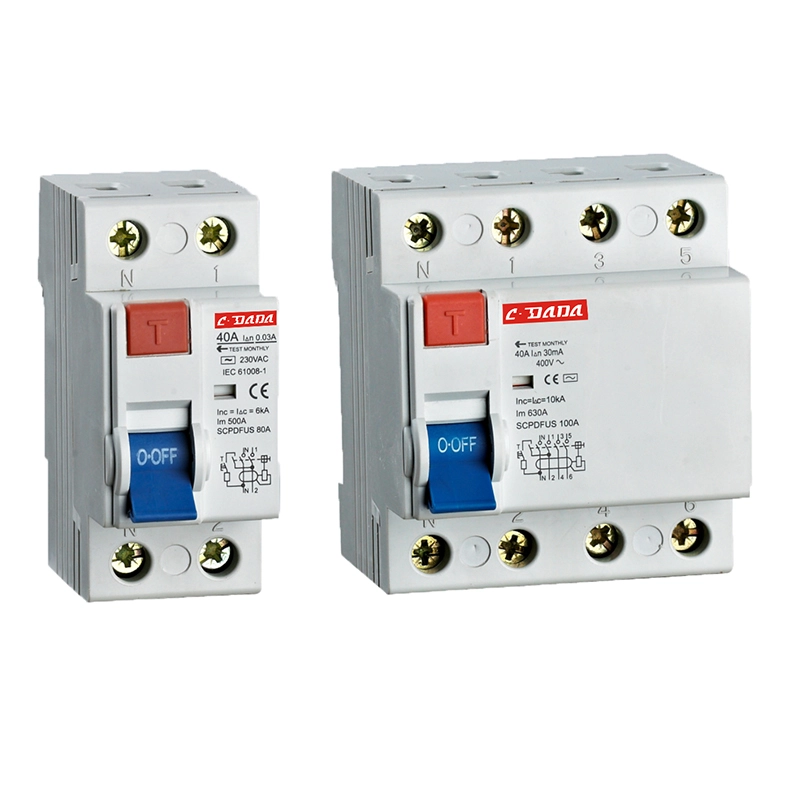

Электрамагнітны аўтаматычны выключальнік рэшткавага току

Для крытычна важнай бяспекі, дзе надзейнасць не можа залежаць ад знешняга сілкавання, выбірайце электрамагнітны выключальнік дыфекацыйнага току (RCCB) CDADA. Распрацаваны кампаніяй Shanghai DADA Electric CO., LTD у адпаведнасці са стандартамі IEC 61008-1, гэты чыста электрамагнітны аўтаматычны выключальнік працуе без якіх-небудзь электронных схем або дапаможнага напружання, што робіць яго неўспрымальным да ваганняў магутнасці, скокаў напругі або страты нейтралі.

Даступны ў канфігурацыях 2P (1+N) і 4P (3+N) з намінальным токам ад 16A да 100A і адчувальнасцю 10mA, 30mA або 100mA, ён забяспечвае надзейную абарону ад замыкання на зямлю ў забруджаных умовах, з высокай вільготнасцю або нестабільнай сеткай.

З умоўным рэйтынгам кароткага замыкання 6 кА, вогнеахоўным імпартным корпусам і індыкатарам становішча кантакту, электрамагнітны RCCB CDADA карыстаецца даверам у прамысловых аб'ектах, сельскай інфраструктуры і экспартных панэлях, дзе абсалютная механічная надзейнасць мае найбольшае значэнне.

Асноўныя характарыстыкі

Тып: электрамагнітны RCCB (без электронікі, не патрабуецца дадатковае сілкаванне)

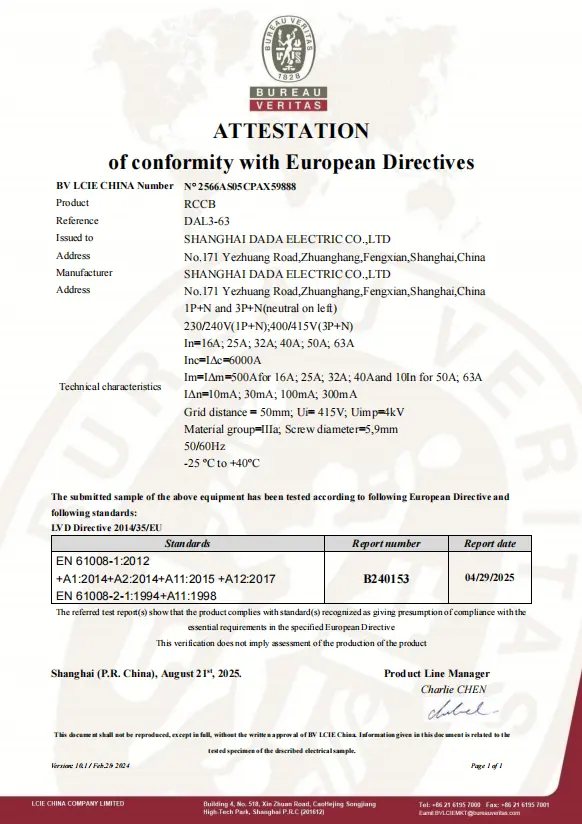

Стандарт: IEC 61008-1

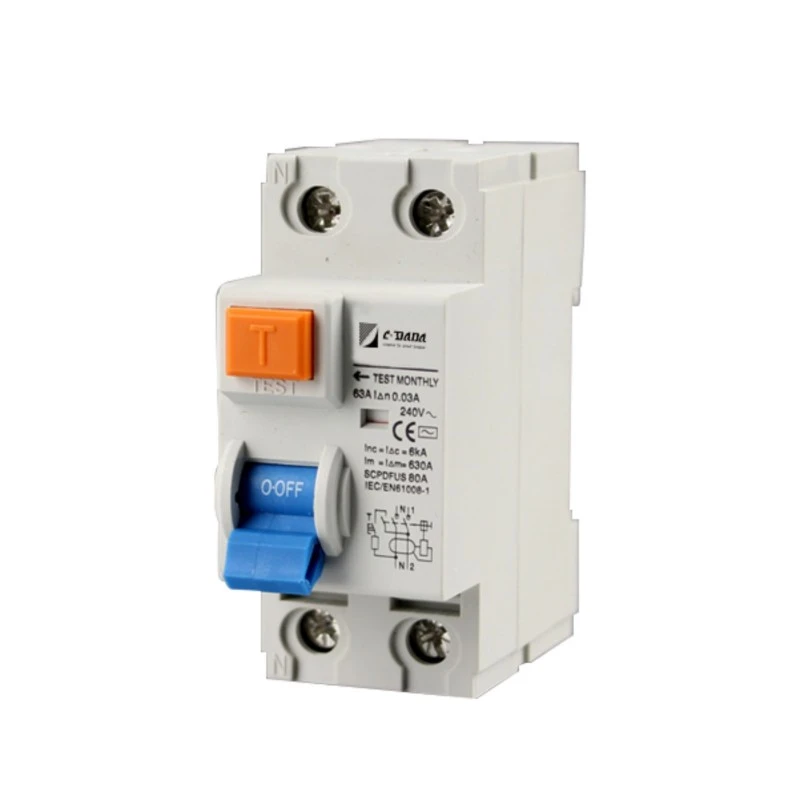

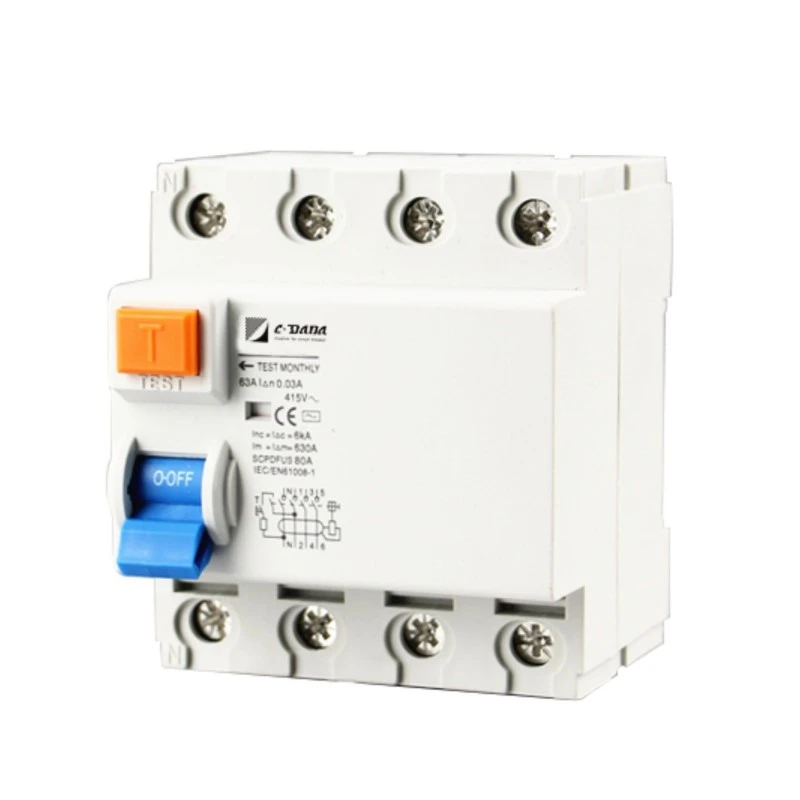

Полюсы: 2P (1+N) або 4P (3+N)

Намінальны ток (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Намінальнае напружанне:

2P: 240 В пераменнага току

4P: 240/415 В пераменнага току

Адчувальнасць (I△n): 10 мА, 30 мА, 100 мА

Ток без адключэння: 0,5 × I△n

Час паездкі пры I△n: ≤ 0,1 секунды

Уключаючая і разрыўная здольнасць (I₄м):

500A (In ≤ 40A)

630A (In ≥ 63A)

Умоўны ток кароткага замыкання (уключна): 6 кА

Імпульснае напружанне (Uimp): 6000 В

Ступень абароны: IP20

Мантаж: DIN-рэйка 35 мм, шырыня 45 мм

Клемы: кантактны, падтрымлівае кабелі да 35 мм²

Корпус: Вогнеўстойлівы, тэрмаўстойлівы, ударатрывалы імпартны пластык

Працоўная тэмпература: падыходзіць для забруджаных/суровых умоў

Візуальны індыкатар: індыкатар стану кантактара (паказвае стан ВКЛ/ВЫКЛ)

Механізм спрацоўвання: чысты электрамагнітны расцепльнік - працуе нават без напружання ў сеткі

Чаму выбіраюць электрамагнітны RCCB CDADA?

★ Нулявая залежнасць ад напружання сілкавання

У адрозненне ад электронных аўтаматычных аўтаматычных выключальнікаў, электрамагнітны аўтаматычны выключальнік дыфекацыйнага току не патрабуе дадатковага сілкавання — ён надзейна спрацоўвае, нават калі нейтраль парушана, напруга падае або адключаецца.

★ Неперасягненая надзейнасць у суровых умовах

Спецыяльная канструкцыя тэрмінала і высакаякасныя матэрыялы забяспечваюць стабільную працу ў пыльных, вільготных або агрэсіўных асяроддзях - ідэальна падыходзяць для ферм, тунэляў і адкрытых шаф.

★ Па сваёй сутнасці адмовабяспечны дызайн

Няма паўправаднікоў = няма старэння, няма праграмных збояў, няма адчувальнасці да электрамагнітных перашкод. Проста механічна-магнітная фізіка — правераная дзесяцігоддзямі.

★ Адпаведнасць сусветным стандартам

Цалкам адпавядае стандарту IEC 61008-1, падыходзіць для міжнародных праектаў, якія патрабуюць надзейнай абароны, якая не патрабуе абслугоўвання.

★ Выразная аператыўная зваротная сувязь

Убудаваны індыкатар становішча кантакту забяспечвае імгненнае візуальнае пацверджанне, што вельмі важна для праверкі бяспекі і тэхнічнага абслугоўвання.

★ Паважаючы канфідэнцыяльнасць кліента, мы абслугоўваем шматлікіх дыстрыб'ютараў і OEM-партнёраў па ўсім свеце, якія пастаўляюць тавары для буйных праектаў і мясцовых рынкаў.

★ Нашы аддзелы продажаў і інжынераў імкнуцца адказаць на ўсе тэхнічныя запыты на працягу 24 працоўных гадзін.

Тыповыя прымянення

Электрыфікацыя сельскай мясцовасці: раёны з нестабільнымі або слабымі сеткамі

Прамысловыя прадпрыемствы: асяроддзе з высокім EMI (зваршчыкі, рухавікі)

Тунэлі і шахты: вільготныя, забруджаныя ўмовы

Сістэмы рэзервовага капіявання: дзе нельга гарантаваць нейтральную цэласнасць

Экспартныя панэлі: для рынкаў, якія патрабуюць выключна электрамагнітнай надзейнасці (напрыклад, часткі Афрыкі, Блізкага Усходу, Паўднёва-Усходняй Азіі)

Часта задаюць пытанні (FAQ)

Q1: У чым розніца паміж УЗО тыпу A і тыпу AC? A1:

● Тып пераменнага току: выяўляе толькі плыўную сінусоідную ўцечку пераменнага току (напрыклад, з-за няспраўнасці награвальніка).

● Тып A: выяўляе ўцечку пераменнага току + пульсуючага пастаяннага току (напрыклад, ад зарадных прылад для тэлефонаў, святлодыёдных драйвераў, пральных машын). → Тып A патрабуецца ў сучасных устаноўках з электроннымі нагрузкамі. CDADA прапануе абодва тыпы - пацвердзіце патрэбы вашага прыкладання.

Q2: У чым розніца паміж электроннымі і электрамагнітнымі ВДТ?

Асаблівасць	Электронны ПЗВ	Электрамагнітны ВТЗ
Патрабуецца харчаванне	Так (патрабуецца сеткавае напружанне)	Не - працуе пры 0В
Нейтральная залежнасць	Выходзіць з ладу, калі ламаецца нейтраль	Усё яшчэ працуе без нейтралі
ЭМІ адчувальнасць	Можа выклікаць памылковае спрацоўванне паблізу рухавікоў/частотных прывадаў	Імунітэт да EMI
Кошт	Ніжняя	Крыху вышэй
Выпадак выкарыстання	Стабільныя гарадскія сеткі	Жорсткія, вясковыя або крытычныя сістэмы

Q3: Ці падтрымлівае гэты электрамагнітны выключальнік індывідуальнай абароны 30 мА?

A3: Так, ён даступны ў 10 мА, 30 мА і 100 мА. Версія з токам 30 мА адпавядае патрабаванням IEC па абароне ад удараў.

Q4: Ці можна яго выкарыстоўваць у сістэмах зазямлення TT?

A4: Безумоўна. Фактычна электрамагнітныя ВДТ аддаюць перавагу ў сістэмах TT, таму што яны не абапіраюцца на стабільны нейтральны апорны сігнал, які можа адсутнічаць або мець высокі імпеданс у сістэмах TT.

Q5: Чаму выбіраюць CDADA для электрамагнітнага выключальніка рэшткавага току?

A5: CDADA забяспечвае:

● Электрамагнітная канструкцыя, якая адпавядае стандарту IEC 61008-1

● Ніякай схаванай электронікі - выключна магнітная праца

● Высакаякасны вогнеўстойлівы корпус для бяспекі

● Правераная надзейнасць у забруджаным асяроддзі

● Падтрымка OEM: масавае цэнаўтварэнне, сертыфікацыйная дакументацыя, хуткая выбарка
