Што такое аўтаматычны выключальнік рэшткавага току?

A Аўтаматычны выключальнік рэшткавага току(RCCB) - гэта найважнейшая прылада электрабяспекі, прызначаная для абароны людзей і маёмасці ад паразы электрычным токам, небяспекі пажару і токаў уцечкі. У сучасных электрычных сістэмах, дзе жылыя, камерцыйныя і прамысловыя нагрузкі становяцца ўсё больш складанымі, аўтаматычныя выключальнікі адыгрываюць важную ролю ў забеспячэнні бяспечнага размеркавання электраэнергіі. У гэтым артыкуле змяшчаецца поўнае кіраўніцтва па разуменні таго, як працуюць RCCB, чаму яны важныя, як выбраць правільную мадэль, агульныя метады ўстаноўкі, парады па тэхнічным абслугоўванні і рэальныя прыкладанні. Гэта таксама дапамагае чытачам вырашыць практычныя болевыя моманты, такія як непрыемнае спатыкненне, няправільны памер і праблемы сумяшчальнасці сістэмы.

Змест

• 1. Уводзіны ў аўтаматычны выключальнік рэшткавага току
• 2. Як працуе аўтаматычны выключальнік рэшткавага току
• 3. Тыпы ВРЗ і іх адрозненні
• 4. Асноўныя перавагі і механізмы абароны
• 5. RCCB супраць MCB супраць RCBO
• 6. Як правільна выбраць RCCB
• 7. Рэкамендацыі па ўстаноўцы і лепшыя практыкі
• 8. Агульныя праблемы і іх ліквідацыю
• 9. Тэхнічнае абслугоўванне і тэсціраванне
• 10. Прымяненне ў розных галінах
• 11. Стандарты бяспекі і іх адпаведнасць
• 12. Часта задаюць пытанні
• 13. Заключэнне

1. Уводзіны ў аўтаматычны выключальнік рэшткавага току

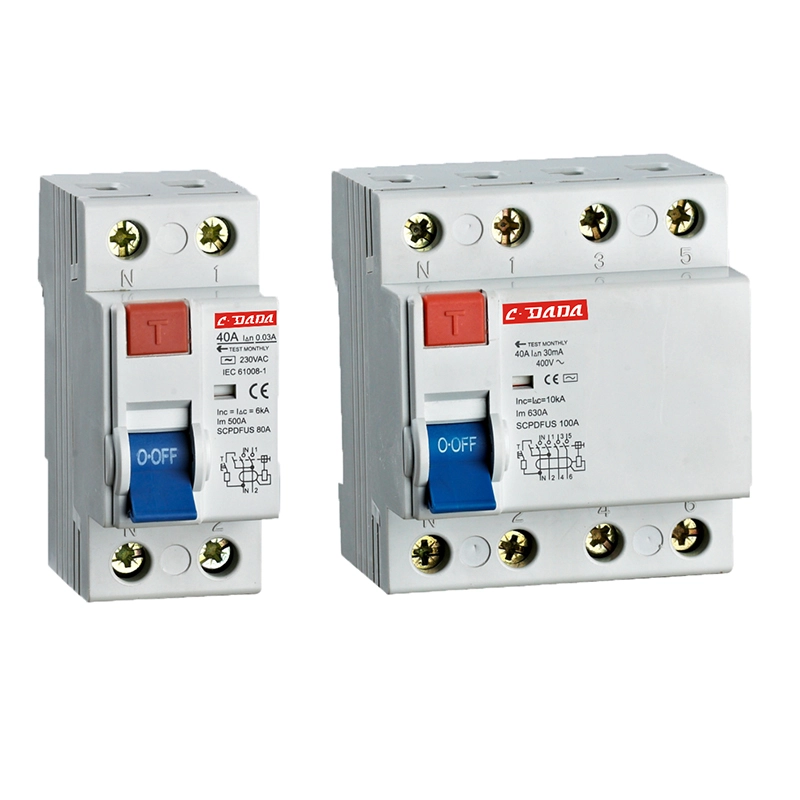

Выключальнік рэшткавага току (RCCB) - гэта прылада электрычнай абароны, якая адключае ланцуг кожны раз, калі выяўляе дысбаланс паміж токам пад напругай і нейтральным токам. Гэты дысбаланс звычайна паказвае на ток уцечкі, які цячэ на зямлю, што можа быць небяспечным для чалавека або прывесці да электрычных пажараў.

У адрозненне ад стандартных ахоўных прылад, RCCB не абараняюць ад перагрузкі або кароткага замыкання. Замест гэтага іх асноўная роля заключаецца ў забеспячэнні асабістай бяспекі шляхам выяўлення нават невялікіх токаў уцечкі - часта да 30 мА.

2. Як працуе аўтаматычны выключальнік рэшткавага току

Прынцып працы выключальніка рэшткавага току заснаваны на дзеючым законе Кірхгофа, які абвяшчае, што ток, які ўваходзіць у ланцуг, павінен раўняцца току, які выходзіць з яго. Калі ёсць розніца, гэта паказвае на ўцечку.

Унутры RCCB трансфарматар току бесперапынна кантралюе напружаны і нейтральны правадыры. У звычайных умовах магнітныя палі кампенсуюць адно аднаго. Аднак, калі адбываецца ўцечка, дысбаланс запускае механізм адключэння.

• Нармальны стан: жывы ток = ток нейтралі
• Няспраўнасць: жывы ток ≠ ток нейтралі
• Дзеянне адключэння: ланцуг адключаецца імгненна (мілісекунды)

Гэтая хуткая рэакцыя - гэта тое, што робіць RCCB надзвычай эфектыўнымі ў прадухіленні паражэння электрычным токам.

3. Тыпы ВРЗ і іх адрозненні

Для розных прыкладанняў патрэбныя розныя тыпы RCCB. Ніжэй прыведзена разбіўка найбольш распаўсюджаных тыпаў:

4. Асноўныя перавагі і механізмы абароны

Кантрольныя выключальнікі забяспечваюць некалькі слаёў абароны, што робіць іх незаменнымі ў сучасных электрычных сістэмах:

• Абарона ад паразы электрычным токам:Прадухіляе няшчасныя выпадкі са смяротным зыходам, імгненна адключаючы няспраўныя ланцугі.
• Пажарная прафілактыка:Спыняе токі ўцечкі, якія могуць выклікаць перагрэў праводкі.
• Абарона абсталявання:Памяншае шкоду, выкліканую замыканнямі на зямлю.
• Высокая адчувальнасць:Выяўляе ўцечку ад 10–30 мА.
• Хуткі час водгуку:Паездкі за мілісекунды.

Гэтыя перавагі робяць канструктарскія аўтаматычныя выключальнікі неабходнымі як у жылых, так і ў прамысловых электрычных інфраструктурах.

5. RCCB супраць MCB супраць RCBO

Многія карыстальнікі блытаюць аўтаматычныя выключальнікі з аўтаматычнымі выключальнікамі і аўтаматычнымі выключальнікамі. Табліца ніжэй паказвае адрозненні:

У многіх устаноўках, RCCB выкарыстоўваюцца разам з MCB для дасягнення поўнай абароны.

6. Як правільна выбраць RCCB

Выбар правільнага RCCB мае вырашальнае значэнне для забеспячэння бяспекі і эфектыўнасці сістэмы. Улічвайце наступныя фактары:

• Намінальны ток:Адпаведнасць нагрузцы сістэмы (напрыклад, 25A, 40A, 63A).
• Узровень адчувальнасці:30 мА для асабістай абароны, 100 мА–300 мА для супрацьпажарнай абароны.
• Колькасць палюсоў:2-полюсны для аднафазных, 4-полюсны для трохфазных сістэм.
• Выбар тыпу:AC, A або B у залежнасці ад характарыстык нагрузкі.
• Надзейнасць брэнда:Выбірайце сертыфікаваных вытворцаў з праверанымі паказчыкамі бяспекі.

7. Рэкамендацыі па ўстаноўцы і лепшыя практыкі

Правільная ўстаноўка мае важнае значэнне для працы RCCB. Няправільнае падключэнне правадоў можа прывесці да непрыемнага адключэння або адмовы ад адключэння.

• Пераканайцеся ў правільным падключэнні фазы і нейтралі.
• Усталюйце RCCB перад канчатковымі ланцугамі.
• Пазбягайце змешвання нейтральных правадоў паміж ланцугамі.
• Праверце прыладу пасля ўстаноўкі з дапамогай кнопкі тэставання.
• Выконвайце мясцовыя электрычныя нормы і стандарты.

8. Агульныя праблемы і іх ліквідацыю

Нават з высакаякаснымі аўтаматычнымі выключальнікамі могуць узнікаць праблемы. Вось агульныя праблемы і рашэнні:

• Непрыемнае адключэнне:Часта выклікана ўцечкай з некалькіх прылад або дрэннай ізаляцыяй.
• Няўдача скіду:Можа сведчыць аб пастаянным замыканні на зямлю.
• Няма паездкі падчас тэсту:Магчыма, прылада няспраўная і патрабуе замены.
• Перагрэў:Выклікана няшчыльнымі злучэннямі або перагрузкай.

9. Тэхнічнае абслугоўванне і тэсціраванне

Рэгулярнае тэхнічнае абслугоўванне забяспечвае доўгатэрміновую надзейнасць ВДТ:

• Штомесяц націскайце кнопку тэставання, каб праверыць працу.
• Штогод правярайце злучэнне правадоў.
• Замяняйце састарэлыя прылады кожныя 8–10 гадоў.
• Сачыце за прыкметамі змены колеру або палення.

10. Прымяненне ў розных галінах

Выключальнікі дыфекацыйнага току шырока выкарыстоўваюцца ў розных сектарах:

• Жылыя дамы:Кухні, ванныя пакоі і адкрытыя схемы.
• Гандлёвыя аб'екты:Офісы, гандлёвыя цэнтры і гасцініцы.
• Прамысловыя прадпрыемствы:Панэлі кіравання і абароны машын.
• Ахова здароўя:Крытычныя сістэмы жыццезабеспячэння і лабараторыі.
• Станцыі зарадкі электрамабіляў:Высокаадчувальнае выяўленне ўцечак.

11. Стандарты бяспекі і іх адпаведнасць

Для забеспячэння надзейнасці і прадукцыйнасці RCCB павінны адпавядаць міжнародным стандартам бяспекі. Гэтыя стандарты вызначаюць такія параметры, як час спрацоўвання, адчувальнасць да ўцечкі і выпрабаванні на трываласць.

Адпаведнасць гарантуе, што прылада стабільна працуе ва ўмовах няспраўнасці і адпавядае глабальным чаканням бяспекі.

12. Часта задаюць пытанні

Q1: ці абараняе RCCB ад кароткага замыкання?
Не, ён абараняе толькі ад уцечкі на зямлю. Аўтаматычныя выключальнікі неабходныя для абароны ад кароткага замыкання.

Q2: Чаму мой RCCB часта спрацоўвае?
Гэта можа быць з-за няспраўных прыбораў, праблем з ізаляцыяй або сукупнай уцечкі.

Q3: Ці можа RCCB працаваць без зазямлення?
Гэта не рэкамендуецца. Правільнае зазямленне забяспечвае эфектыўную працу.

Пытанне 4: Як часта трэба правяраць RCCB?
Не радзей аднаго разу ў месяц з дапамогай убудаванай кнопкі тэставання.

Q5: Які тэрмін службы RCCB?
Звычайна 8–10 гадоў у залежнасці ад умоў выкарыстання.

13. Заключэнне

Аўтаматычны выключальнік рэшткавага току з'яўляецца адным з найбольш важных прылад бяспекі ў любой электрычнай сістэме. Ён забяспечвае выратавальную абарону, выяўляючы токі ўцечкі і адключаючы ланцугі за мілісекунды. Незалежна ад таго, выкарыстоўваюцца яны ў дамах, на заводах або ў камерцыйных будынках, аўтаматычныя выключальнікі значна зніжаюць рызыку паразы электрычным токам і пажару.

Выбар правільнага тыпу, правільная яго ўстаноўка і рэгулярнае абслугоўванне забяспечваюць доўгатэрміновую бяспеку і стабільнасць сістэмы. Паколькі патрабаванні да электраэнергіі працягваюць расці, аўтаматычныя выключальнікі застаюцца фундаментальным кампанентам сучасных сістэм размеркавання электраэнергіі.
