Што такое MCCB?

MCCB -аўтаматычны выключальнік у літым корпусе— нізкавольтная ахоўная прылада, якая аўтаматычна адключае ланцуг пры выяўленні перагрузкі або кароткага замыкання. У адрозненне ад засцерагальніка, яго можна скінуць і выкарыстоўваць паўторна пасля паездкі. Унутры корпуса цепламагнітны механізм адключэння выконвае дзве задачы: цеплавы элемент рэагуе на ўстойлівую перагрузку, а магнітны элемент імгненна рэагуе на збоі кароткага замыкання. У выніку атрымліваецца абарона, якая адпавядае паводзінам рэальных электрычных нагрузак.

Калі выбіраць аўтаматычны аўтаматычны выключальнік: асноўныя ўваходныя фідэры, трохфазныя размеркавальныя панэлі, вялікія ланцугі рухавіка або любая кропка, дзе меркаваны ток кароткага замыкання перавышае тое, што можа перапыніць аўтаматычны выключальнік.

Калі дастаткова аўтаматычнага выключальніка: канчатковыя падсхемы са сціплымі нагрузкамі і нізкім узроўнем няспраўнасці — жылыя платы, ланцугі асвятлення і разетак.

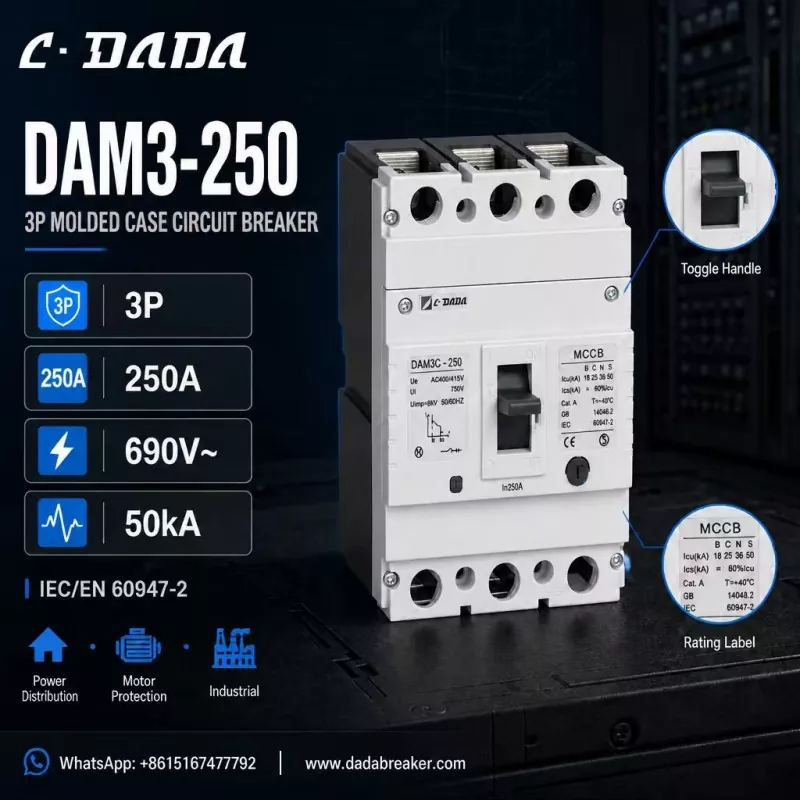

250A three-pole MCCB

Як правільна выбраць MCCB

Намінальны ток (In)

1. — адпавядаюць бесперапыннай нагрузцы і забяспечваюць запас для пускавых токаў рухавікоў.

Разрыўная здольнасць (Icu / Ics)

2. — павінна быць вышэй меркаванага току кароткага замыкання ў месцы ўстаноўкі. Чым вышэй узровень няспраўнасці, тым большы Icu вам патрэбны.

палякі

3. — 3Р для трохфазных сістэм, 4Р, дзе нейтраль таксама патрабуе адключэння.

Намінальныя напругі

4. — Праверце намінальнае працоўнае напружанне (Ue), напружанне ізаляцыі (Ui) і супраціўляльнасць імпульсам (Uimp) у параўнанні з сістэмай.

Стандарты і сертыфікацыя

5. — Адпаведнасць IEC/EN 60947-2 і маркіроўка CE з'яўляюцца асновай для міжнародных праектаў.

Ужыванне

6. — для абароны рухавіка, размеркавання электраэнергіі і прамысловых установак могуць спатрэбіцца розныя намінальныя характарыстыкі рамы і характарыстыкі адключэння.

Як выглядае дакладны аўтаматычны выключальнік 250A:

Каб зрабіць гэта канкрэтным, разгледзім DAM3-250 ад C·DADA Electric — трохполюсны аўтаматычны аўтаматычны выключальнік на 250 А, які паказвае, на што трэба звярнуць увагу ў прыладах гэтага класа:

Канфігурацыя 3P

● з намінальным токам 250 А (In), падыходзіць для трохфазных размеркавальных шчытоў

Намінальныя напругі:

● 690В ~; Ue AC400/415V, Ui 750V, Uimp 8kV

Адключальная здольнасць да 50кА

● — Icu 18 / 25 / 36 / 50 кА ў варыянтах B / C / N / S, так што мантажнікі могуць супаставіць узровень няспраўнасцей у розных кропках сеткі

Адпаведнасць IEC/EN 60947-2 і GB 14048.2

● Маркіроўка CE, выразная ручка ВКЛ/ВЫКЛ для бачнага працоўнага стану

● Створаны для размеркавання электраэнергіі, абароны рухавіка і прамысловага прымянення

Логіка, якая ляжыць у аснове гэтай спецыфікацыі: 3-полюсная рама на 250 А з адключаючай здольнасцю класа 50 кА задаволіць большасць патрэб вытворцаў панэляў і падрадчыкаў — ад галоўных размеркавальных шчытоў да ланцугоў падачы электрарухавіка — у той час як некалькі варыянтаў Icu даюць вам правільны памер кошту ў параўнанні з фактычным узроўнем няспраўнасцяў.

Рэкамендацыя па выбары

● Для канчатковых ланцугоў да ~125 А з нізкім узроўнем няспраўнасцяў аўтаматычны выключальнік з'яўляецца эканамічным выбарам.

● Для асноўных размеркавальных прылад, абароны рухавікоў і прамысловых размеркавальных прылад выбірайце аўтаматычны выключальнік з адключаючай здольнасцю, якая перавышае меркаваны ток кароткага замыкання ўстаноўкі.

● Калі вы сумняваецеся, павялічце адключальную здольнасць на адзін клас: розніца ў кошце невялікая, у той час як запас абароны можа складаць розніцу паміж нязначнай няспраўнасцю і сур'ёзным адключэннем.

Часта задаюць пытанні

Q: Што такое MCCB?

A: Aаўтаматычны выключальнік у літым корпусе- гэта нізкавольтная ахоўная прылада з магчымасцю скіду, якая раз'ядноўвае ланцуг пры перагрузцы або кароткім замыканні, распрацаваная для больш высокіх токаў і узроўняў няспраўнасці, чым мініятурны выключальнік.

Q: Што азначае Icu на MCCB?

A: Icu - гэта максімальная адключаючая здольнасць пры кароткім замыканні - максімальны ток замыкання, які выключальнік можа перапыніць. Ics - гэта здольнасць адключаць паслугу, узровень, на якім яна можа шматразова перапыняцца і заставацца ў працоўным стане.

Пытанне: Як мне выбраць адключальную здольнасць для майго MCCB?

A: Выберыце рэйтынг Icu вышэй, чым чаканы ток кароткага замыкання ў месцы ўстаноўкі. Размеркавальныя шчыты з высокай трансфарматарнай магутнасцю або доўгія прамысловыя фідэры звычайна патрабуюць прылад класа 36–50 кА.

Q: Што такое DAM3-250 MCCB?

A: DAM3-250 - гэта трохполюсны аўтаматычны выключальнік у літым корпусе на 250 А ад C·DADA Electric, напругай да 690 В з адключальнай здольнасцю да 50 кА, для размеркавання электраэнергіі, абароны рухавіка і прамысловага прымянення.
