Практычны дапаможнік па дыфекацыйных выключальніках з абаронай ад перагрузкі па току

Што такое RCBO?

АнRCBO— аўтаматычны выключальнік дыфекацыйнага току з абаронай ад перагрузкі па току — гэта нізкавольтная ахоўная прылада, якая спалучае ў сабе абарону ад перагрузкі, абарону ад кароткага замыкання і выяўленне рэшткавага току (уцечкі) у адным блоку. Унутры кампактнага корпуса цепламагнітны механізм адключэння спраўляецца з перагрузкамі і кароткімі замыканнямі, у той час як трансфарматар току нулявой паслядоўнасці бесперапынна параўноўвае ток, які праходзіць у напружаным і нейтральным правадніках. Калі розніца перавышае намінальны рэшткавы ток (IΔn), прылада адключаецца на працягу мілісекунд, адключаючы падачу да таго, як ток уцечкі можа нанесці шкоду людзям або выклікаць пажар.

Калі выбіраць RCBO: канчатковыя падсхемы, якія маюць патрэбу як у абароне ад перагрузкі па току, так і ў асабістай абароне ад уцечкі — вонкавыя ёмістасці, схемы прыбораў, гаражы, падвалы, ванныя пакоі і іншыя вільготныя або лёгкадаступныя месцы.

DABL-63 адносіцца да класа RCBO: адзін прыбор, тры абароны — найбольш зручны і эканамічны выбар для аднафазных бытавых канчатковых ланцугоў.

Як правільна выбраць RCBO?

1. Намінальны ток (In): адпавядаюць бесперапыннай нагрузцы ланцуга з запасам для пусковых токаў прыбораў (напрыклад, 40 А ахоплівае стандартныя ланцугі бытавых прыбораў).

2. Адключальная здольнасць (Icn): павінна быць вышэй меркаванага току кароткага замыкання ў месцы ўстаноўкі; 6kA ахоплівае тыповыя жылыя і невялікія камерцыйныя ўзроўні няспраўнасцяў.

3. Полюсы: 1P+N для аднафазных канцавых ланцугоў з кампактным мантажом на DIN-рэйцы.

4. Характарыстыка адключэння: C-крывая (5–10× In) для агульных бытавых і прыборных нагрузак; B-крывая для адчувальнай электронікі; D-крывая для запуску рухавіка.

5. Стандарты і сертыфікацыя: адпаведнасць IEC/EN 61009-1 і маркіроўка CE з'яўляюцца асновай для міжнародных праектаў.

6. Прымяненне: адкрытыя ёмістасці, ланцугі прыбораў і асвятленне гаражоў/склепаў могуць патрабаваць больш высокай адчувальнасці, чым звычайныя ўнутраныя ланцугі.

Як выглядае дакладна вызначаны RCBO

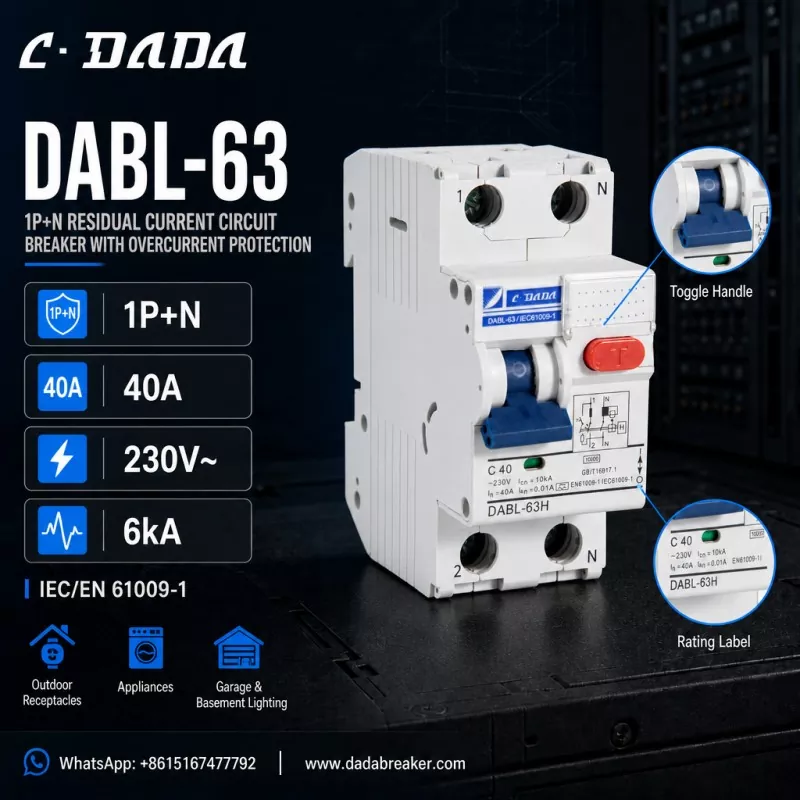

Каб зрабіць гэты бетон, разгледзім DABL-63 адC·DADA Electric, аўтаматычны выключальнік дыфекацыйнага току 1P+N з абаронай ад перагрузкі па току, які паказвае, на што варта звярнуць увагу ў прыладах гэтага класа: канфігурацыя 1P+N

● Пераключэнне полюса пад напругу і нейтраль, кампактны для стандартных размеркавальных шчытоў на DIN-рэйку, намінальны ток 40 А (In)

● З адключэннем C-крывой (C40) 230 В ~ намінальная напруга

● Адключальная здольнасць 6 кА (Icn)

● IΔn = 0,01 А (10 мА) высокаадчувальная абарона ад рэшткавага току

● Адпаведнасць IEC/EN 61009-1

● Чырвоная тэставая кнопка T для перыядычнай праверкі функцыянальнасці, клемы з маркіроўкай 1/2/N, таблічка з рэйтынгам і электрычная схема надрукаваныя на корпусе

● Створаны для вонкавых ёмістасцяў, бытавой тэхнікі, асвятлення гаражоў і склепаў

Логіка гэтай спецыфікацыі

Рамка 40A, 1P+N з высокаадчувальнай абаронай ад уцечкі 10mA ахоплівае большасць канчатковых ланцугоў жылых памяшканняў: 40A адпавядае нагрузцы звычайных ланцугоў прыбораў і разетак, 1P+N захоўвае кампактнасць прылады для перапоўненых размеркавальных шчытоў, а адчувальнасць 10mA забяспечвае дадатковы ўзровень індывідуальнай абароны менавіта там, дзе гэтага патрабуюць інструкцыі IEC — на вуліцы, у вільготных памяшканнях і вакол дзяцей.

FAQ

Пытанне: Што такое RCBO?

A: RCBO — аўтаматычны выключальнік рэшткавага току з абаронай ад перагрузкі па току — гэта нізкавольтная ахоўная прылада табліцы скіду, якая аб'ядноўвае абарону ад перагрузкі, кароткага замыкання і абарону ад рэшткавага току (уцечкі) у адным блоку, звычайна да 63 А для канцавых ланцугоў.

Пытанне: У чым розніца паміж RCBO і MCB?

A: MCB забяспечвае толькі абарону ад перагрузкі і кароткага замыкання. RCBO дадае выяўленне рэшткавага току (уцечкі) зверху, адключаючы ланцуг, калі ток уцечкі перавышае IΔn - абараняючы людзей і прадухіляючы электрычныя пажары.

Пытанне: Што азначае IΔn = 10 мА?

A: IΔn - намінальны рэшткавы працоўны ток. 10 мА - гэта рэйтынг высокай адчувальнасці: прылада спрацоўвае, калі ток уцечкі дасягае 10 мА, што забяспечвае больш хуткую асабістую абарону, чым 30 мА агульнага прызначэння.

Q: Што такое DABL-63 RCBO?

A: DABL-63 - гэта аўтаматычны выключальнік дыфекацыйнага току 1P+N з абаронай ад перагрузкі па току ад C·DADA Electric — 40A, C-крывая, 230V~, 6kA адключаючая здольнасць і 10mA высокаадчувальная абарона ад уцечкі, сумяшчальны з IEC/EN 61009-1, для вонкавых разетак, бытавых прыбораў і асвятлення гаражоў/склепаў.
