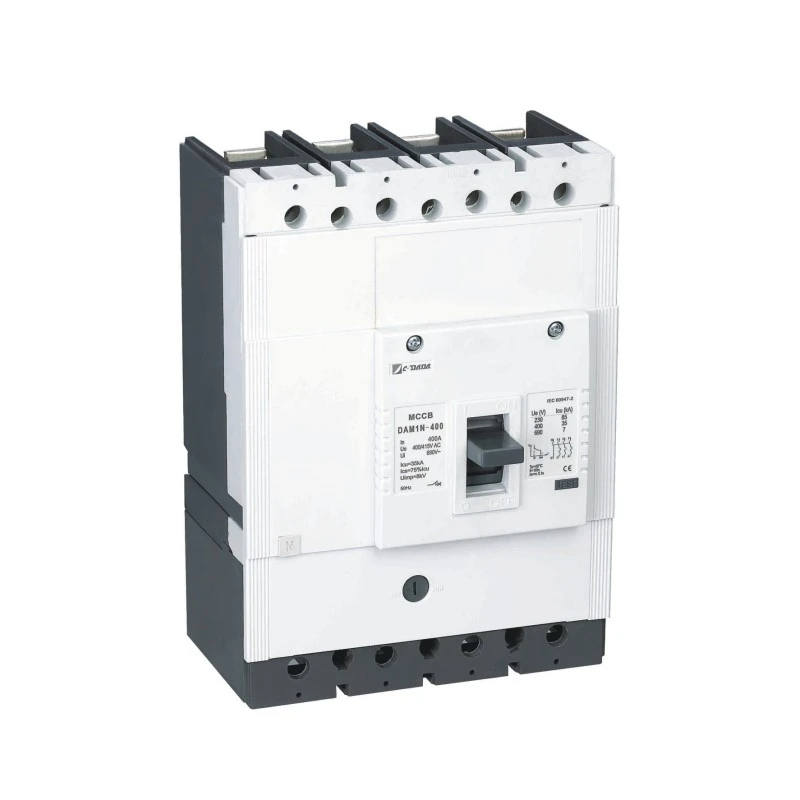

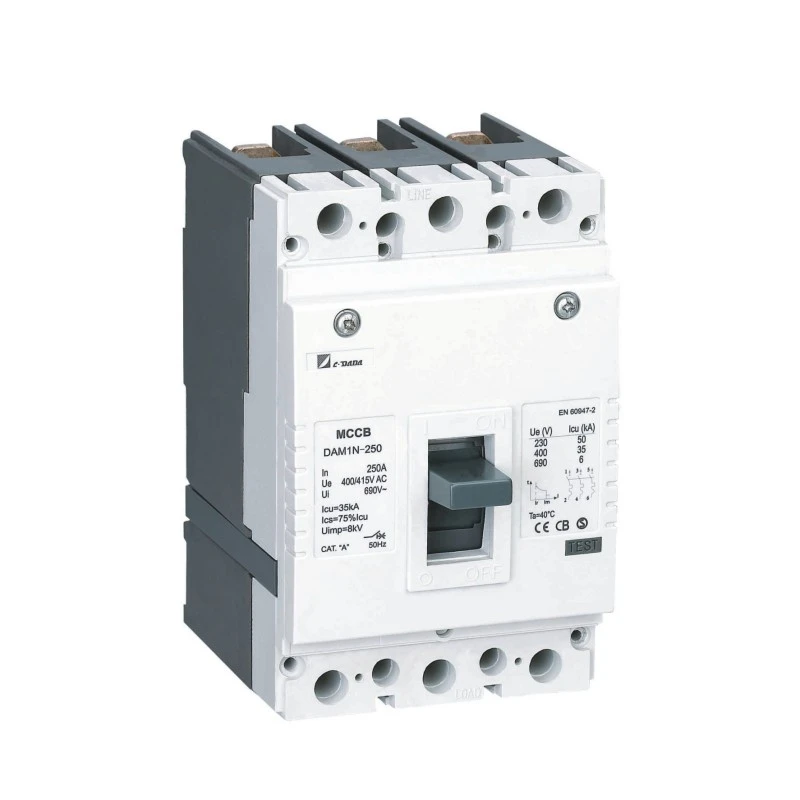

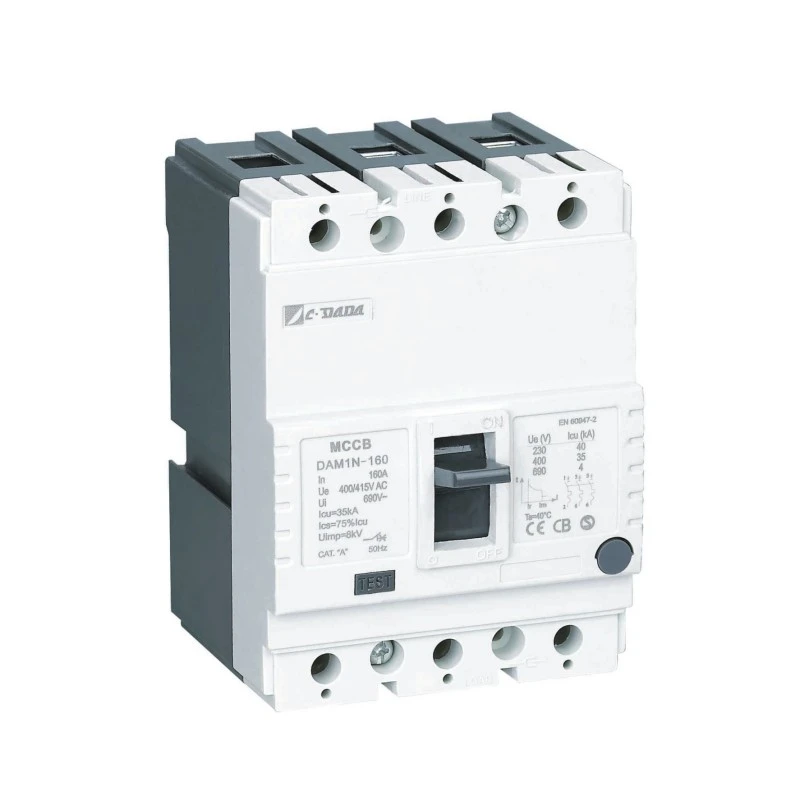

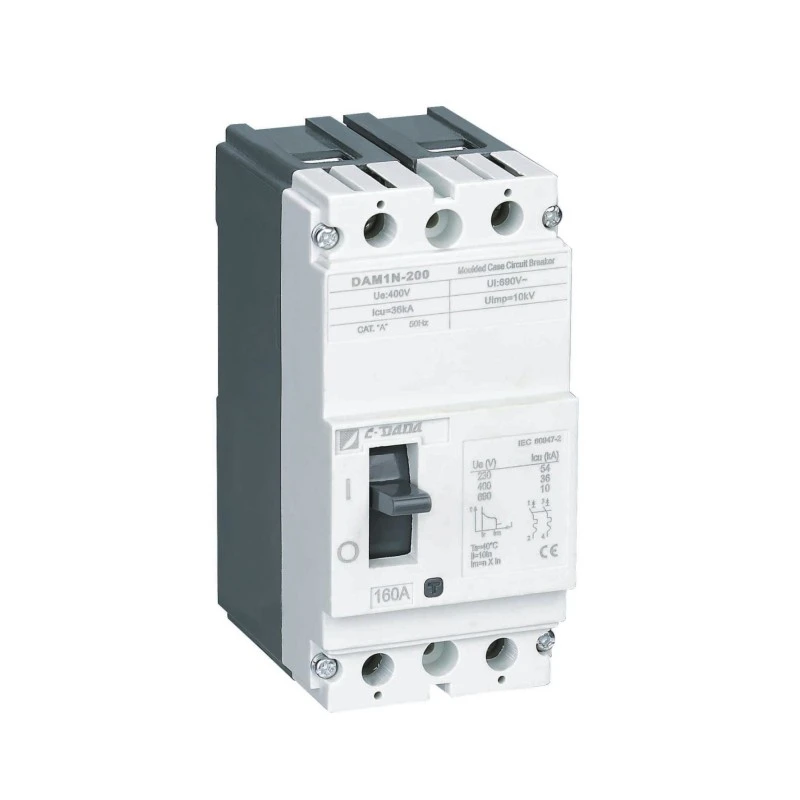

Аўтаматычны выключальнік фіксаванага тыпу ў літым корпусе

Серыя аўтаматычных выключальнікаў у літым корпусе (MCCB) CDADA DAM1 задавальняе патрэбы любога прымянення, ад невялікіх карыстальнікаў да прамысловых трансфарматараў і размеркавальных установак.

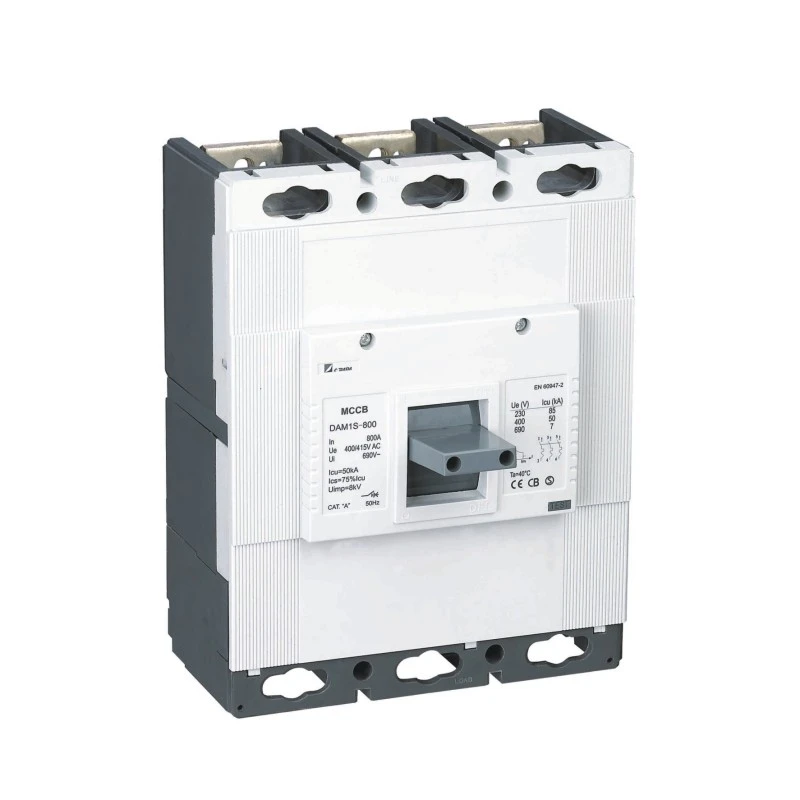

Серыя DAM1 мае сем тыпаразмераў, да 1600 А, адключаючую здольнасць да 100 кА, працоўнае напружанне да 1000 Вольт, лёгка задавальняе мноства шырокіх патрэб электрычных і механічных аксесуараў, забяспечвае мноства рашэнняў для ўстаноўкі, каб максімальна задаволіць патрэбы любой энергасістэмы.

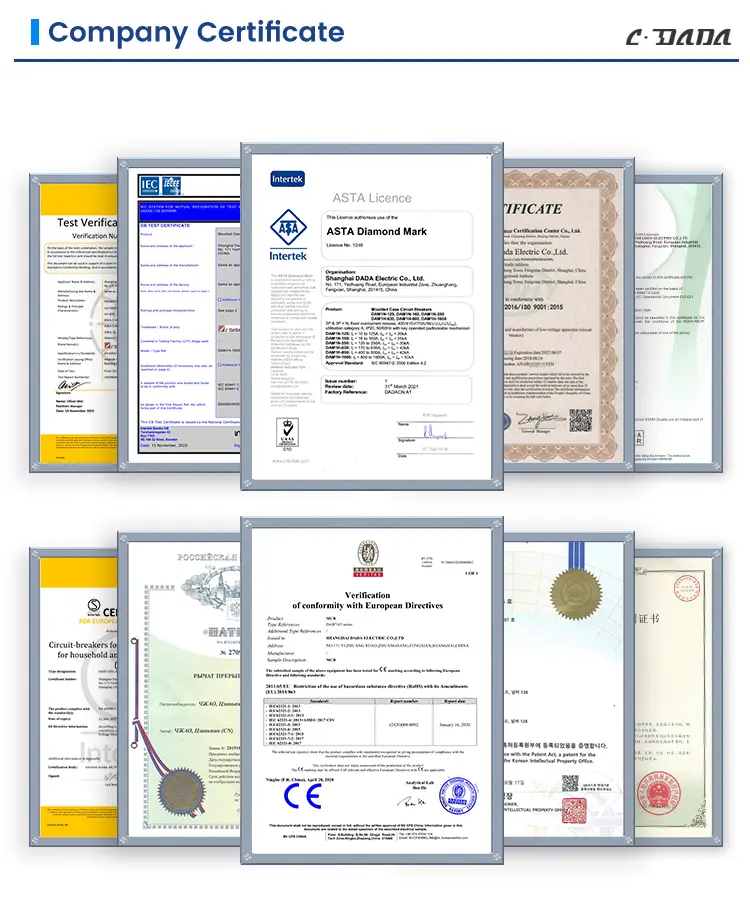

З глабальнай сертыфікацыяй KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 - лепшы выбар для сусветных заводаў па вытворчасці электрапрыбораў і OEM.

Асноўныя характарыстыкі

Электрычныя параметры аўтаматычнага выключальніка ў літым корпусе DAM1 MCCB

● Icu:O-t-CO тэст (O:Адкрыты манеўр,CO:Зачынены-Адкрыты манеўр,t:Працягласць чакання)

● Ics:O-t-CO-t-CO тэст (O:адкрыты манеўр,CO:зачынены-адкрыты манеўр,t:працягласць чакання)

★ Палажэнне ON/I: паказвае, што кантакты выключальніка замкнёныя. У гэтым становішчы рычаг выключальніка знаходзіцца ў верхнім становішчы

★ Становішча ОТКЛЮЧЭННЯ: паказвае, што выключальнік адключаны з-за якой-небудзь няспраўнасці (перагрузка або кароткае замыканне). У гэтым выпадку рычаг выключальніка знаходзіцца ў сярэднім становішчы паміж становішчам ON і OFF. Каб перавесці выключальнік, які знаходзіцца ў становішчы адключэння, у становішча ON; націсніце рычаг выключальніка ўніз, як паказана знакам OFF

Выключальнік павінен быць усталяваны са пстрычкай. Пасля гэтага пацягніце рычаг, як паказана знакам ON, каб зачыніць выключальнік

★ Становішча OFF/0: паказвае, што кантакты выключальніка размыкаюцца. Такім чынам, рычаг выключальніка знаходзіцца ў ніжнім становішчы.

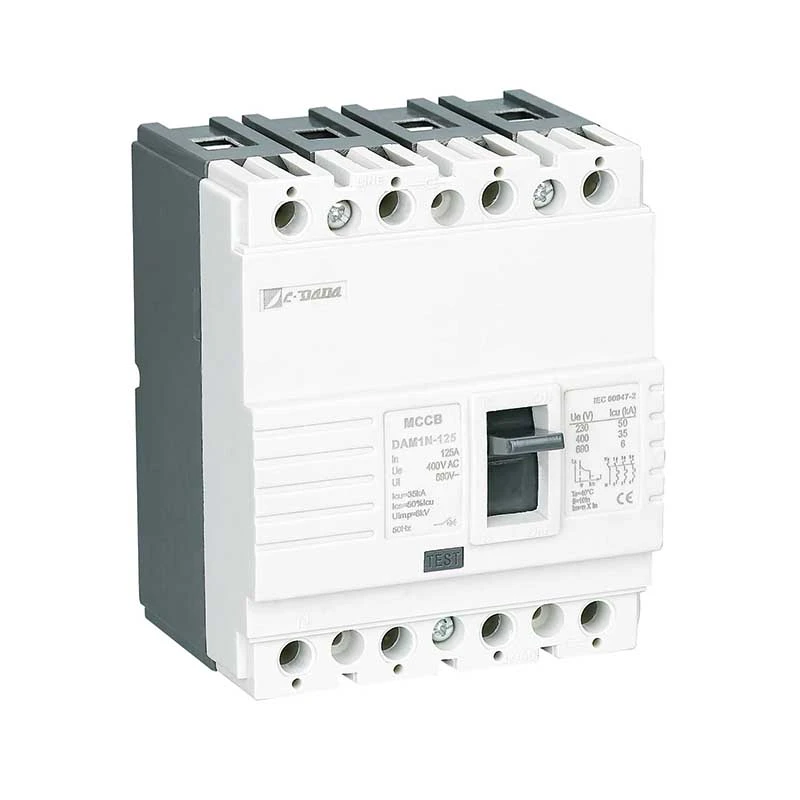

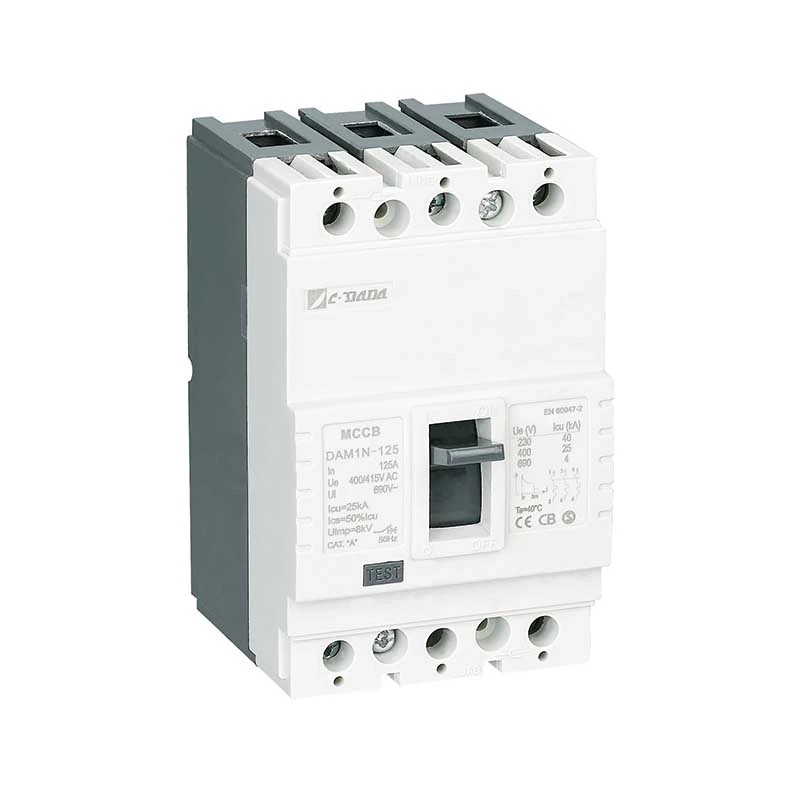

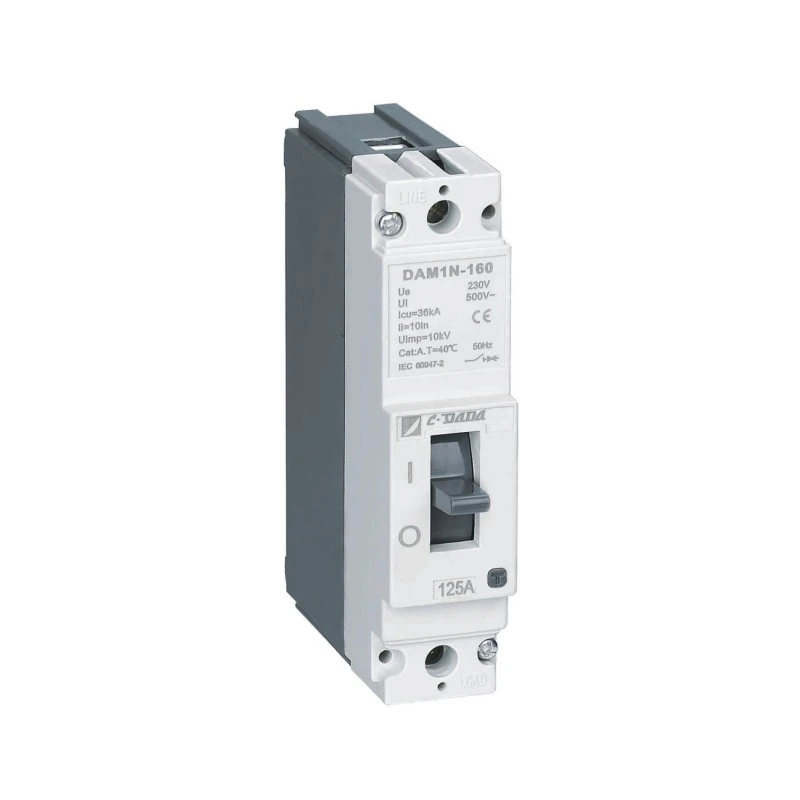

Фізічныя параметры аўтаматычнага выключальніка DAM1-125 MCCB у літым корпусе

Прынцып працы і механізм абароны

★ Цеплавая абарона (перагрузка)

Біметалічная стужка згінаецца, калі награвацца ўстойлівым звыштокам (>намінальны ток). Хуткасць выгібу прапарцыянальная велічыні току — забяспечваецца адключэнне з адваротным часам, якое імітуе цеплавыя паводзіны кабеля, прадухіляючы непрыемныя адключэнні і адначасова абараняючы абсталяванне.

★ Магнітная абарона (кароткае замыканне)

Падчас кароткага замыкання (напрыклад, фаза-фаза або фаза-зямля) магнітнае поле моцнага току імгненна цягне плунжэр саленоіда, вызваляючы механізм фіксатара на працягу мілісекунд, адключаючы ток замыкання да таго, як адбудзецца цеплавое пашкоджанне.

Перавагі прадукту

★ Корпус і вокладка:

Шкловалакно поліэфірная смала была выкарыстаная ў якасці матэрыялу корпуса і пакрыцця ў адпаведнасці са стандартам EN 60512-20-2. Гэты матэрыял, які ў літаратуры называецца BMC (Bulk Molding Compound), з'яўляецца пераважнай з-за высокіх электрычных і механічных характарыстык і можа бесперапынна супрацьстаяць тэмпературы 160 ℃. Матэрыял BMC не гарыць пры кантакце з дротам пры тэмпературы 960 ℃ у адпаведнасці з IEC 695-2-1

Біметал: біметал - гэта матэрыял, які складаецца з камбінацыі двух пласціністых металаў з рознымі каэфіцыентамі пашырэння супраць цяпла. Ток, які праходзіць праз выключальнік, награвае біметал. Дзякуючы ўздзеянню гэтага цяпла. біметал выгінаецца ў бок менш працяглай пласціны. Паколькі цяпло павялічваецца па меры павелічэння току, які праходзіць праз выключальнік, біметал мацней награваецца і больш згінаецца. Такім чынам, ён кіруе механізмам адкрыцця, каб адкрыць выключальнік.

★ Кантакты:

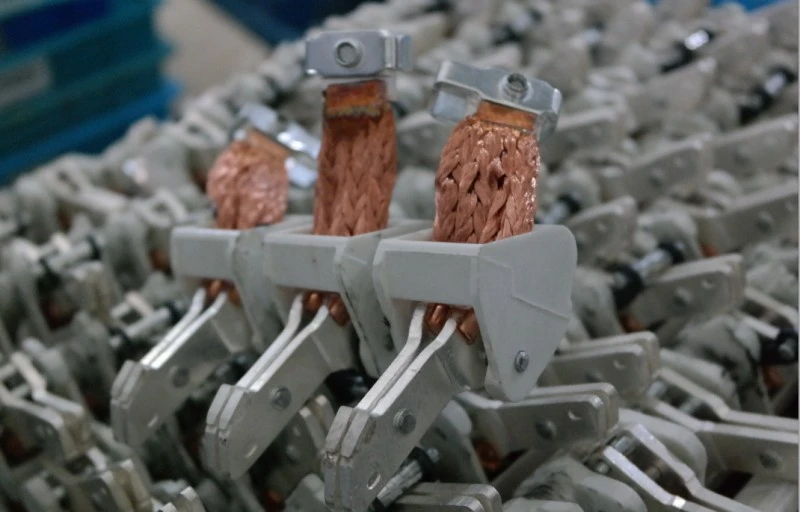

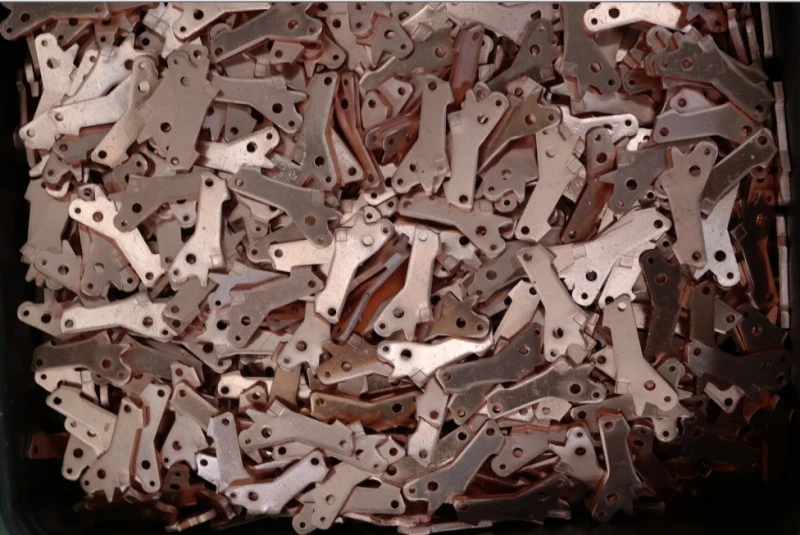

Кантактны сплаў вызначаецца для выключальнікаў з улікам разбураных і нанесеных значэнняў току і канструкцыі. Звычайна ў выключальніках выкарыстоўваюцца кантакты са срэбра, графіту, нікелю і вольфрама. Кантакты, якія зроблены з срэбна-графітавых сплаваў з больш гладкай структурай, выкарыстоўваюцца ў нерухомых (ніжніх) кантактах, сярэбраныя кантакты з вальфраму, якія больш цвёрдыя, выкарыстоўваюцца ў рухомых (верхніх) кантактах. У рухомых кантактах была забяспечана гнуткая структура. Такім чынам, штампаваныя і цвёрдасплаўныя кантакты размяшчаюцца на мяккіх фіксаваных кантактах пры кожным адкрыцці-закрыцці.

Такім чынам забяспечваецца самае нізкае супраціўленне. Рухомы кантакт павінен вельмі добра дакранацца да нерухомага кантакту, каб мець нізкае супраціўленне кантакту. Аднак празмерная сіла кантактнага ціску прыводзіць да пашкоджання кантактаў за больш кароткі перыяд, чым звычайна. Кантактныя сплавы вельмі важныя для здаровага адкрыцця-закрыцця.

★ Ячэйка дугогасителя (сепаратар):

Сепаратары выкарыстоўваюцца для тушэння дугі, якая ўтвараецца пры працы выключальніка, які працуе пад энергіяй. Пакуль рухомы кантакт аддзелены ад нерухомага, ток працягвае цячы паміж кантактамі некаторы час, і гэта называецца дугой. Гэтая дуга павінна згаснуць праз вельмі кароткі час

★ Згасанне Arc:

Магнітнае поле, якое ўтвараецца вакол дугі, штурхае дугу да сепаратараў. Такім чынам, дуга пашыраецца і становіцца тонкай і разрываецца паміж сепаратарнымі пласцінамі (Малюнак-5). З-за асаблівасцяў матэрыялу, які выкарыстоўваецца для бакавых сценак сепаратараў, з-за высокай тэмпературы, выкліканай дугой, выходзіць газ. Гэты газ аказвае важны ўплыў на гашэнне дугі.

Ужыванне

Выключальнік фіксаванага тыпу ў літым корпусе (MCCB) CDADA DAM1 карыстаецца даверам у крытычнай інфраструктуры:

★ Прамысловы: сталеліцейныя заводы, нафтавыя і газавыя платформы, хімічныя заводы

★ Ахова здароўя: асноўныя і дадатковыя размеркавальныя шчыты бальніцы

★ Транспарт: чыгуначная сігналізацыя, сістэмы багажу ў аэрапорце

★ Камерцыйны: хмарачосы, цэнтры апрацоўкі дадзеных, гандлёвыя цэнтры, канферэнц-цэнтры

★ Грамадскія месцы: тэатры, стадыёны, дзяржаўныя будынкі

Перавагі ўстаноўкі і абслугоўвання

★ Лёгкая інтэграцыя:

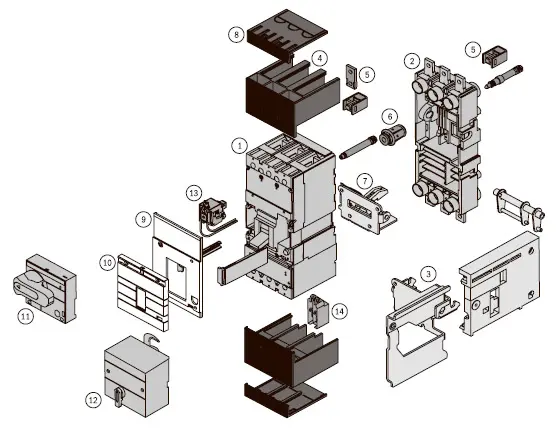

Стандартны камплект уключае шыны, фазавыя бар'еры і абсталяванне

Дадатковыя аксэсуары: сігнальныя кантакты, расцепльнікі мінімальнага напружання, электрычныя механізмы кіравання

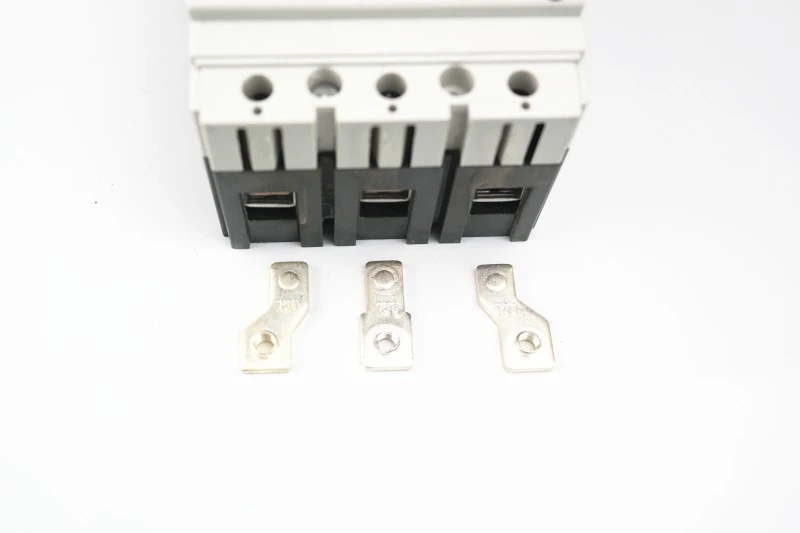

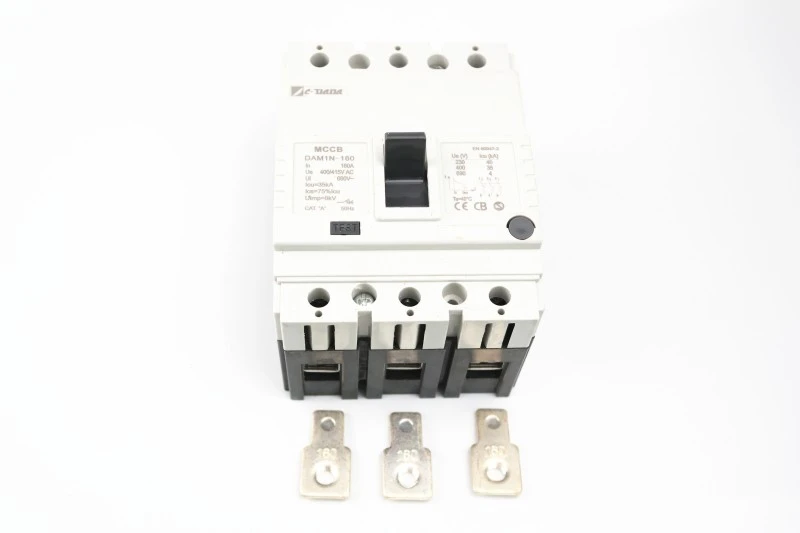

1) Падключыце падоўжаную шыну (фота 1)

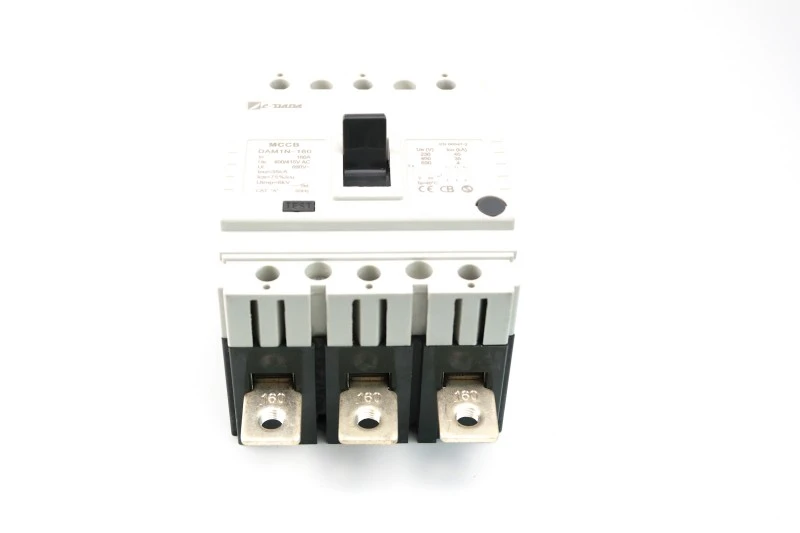

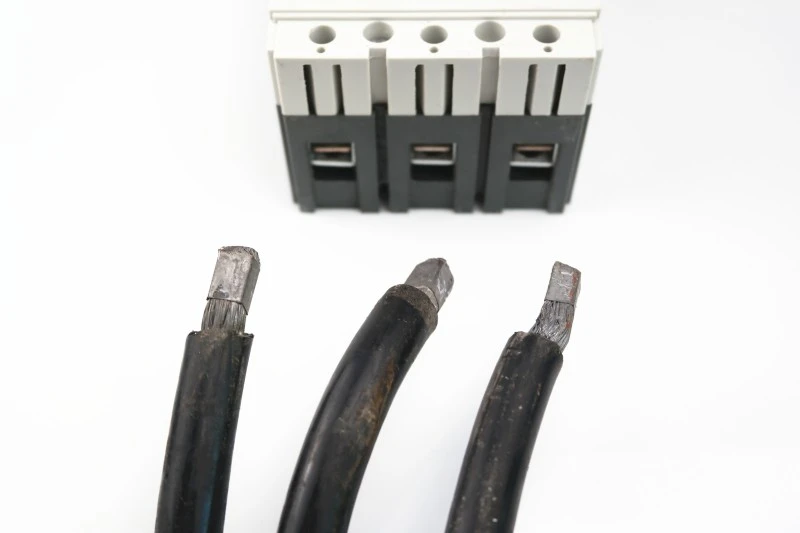

2) Падключыцеся праз тэрмінал распаўсюджвання (фота 2)

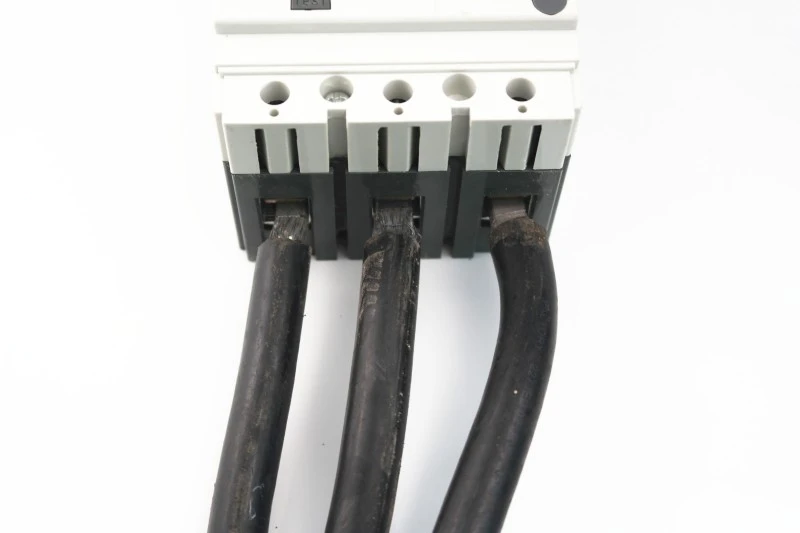

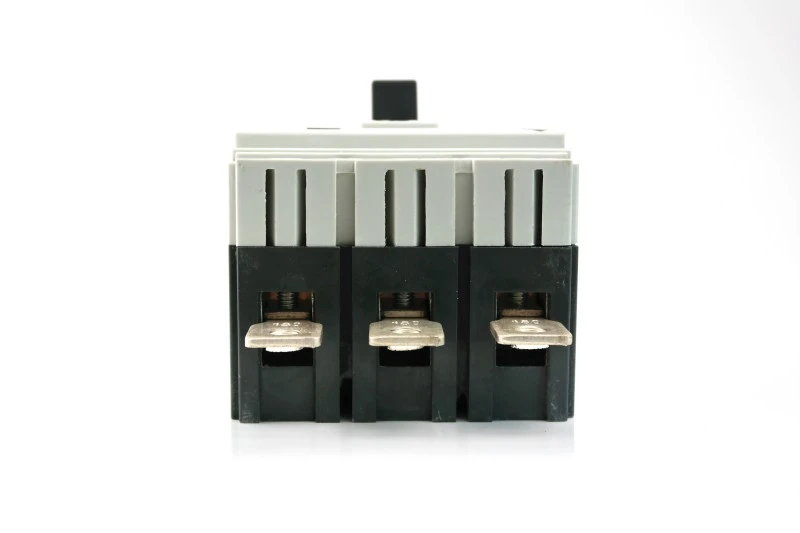

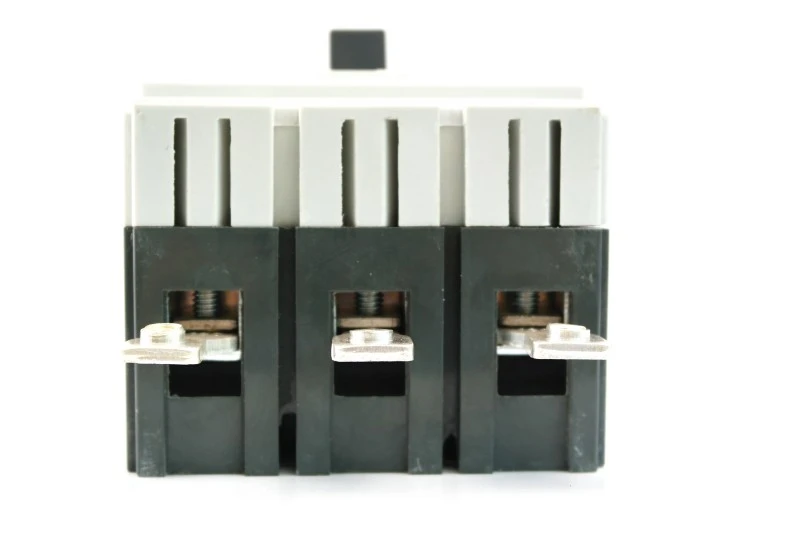

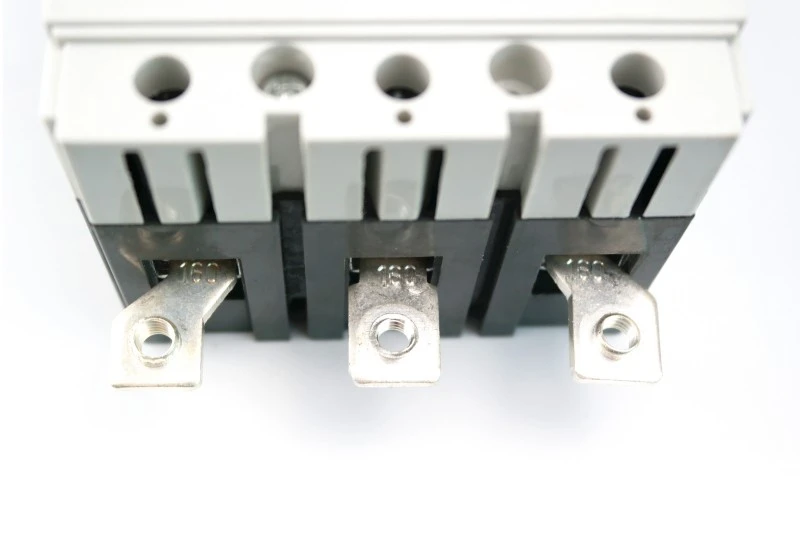

3) Падключыце непасрэдна кабель (фота 3) без выкарыстання кабельных наканечнікаў.

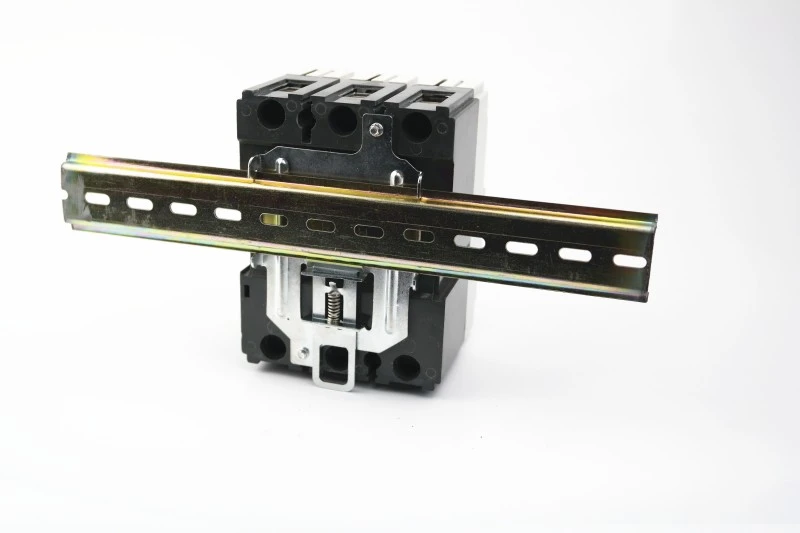

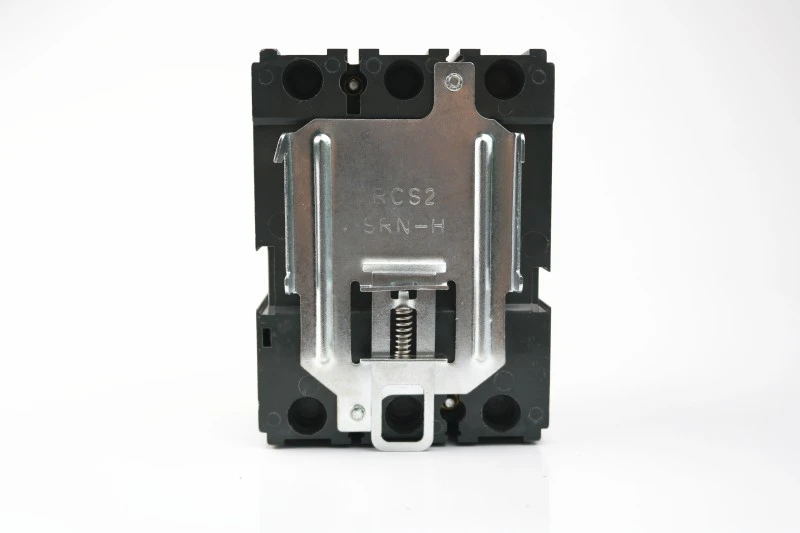

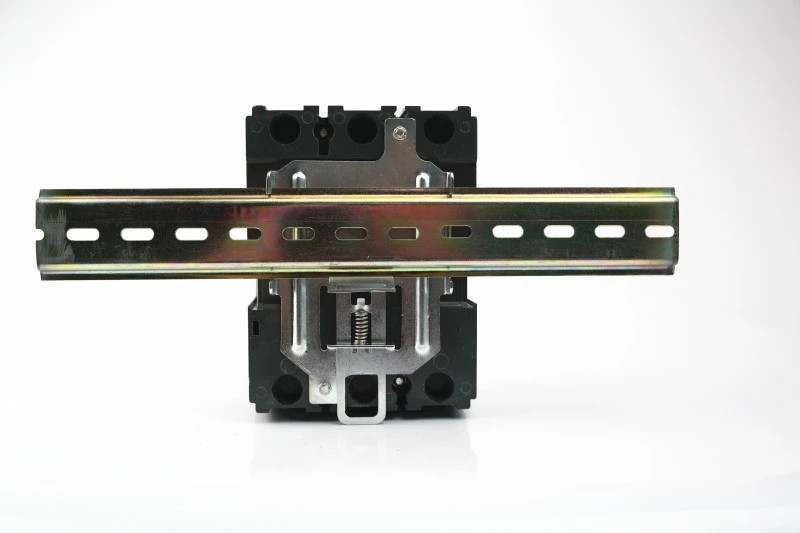

З дапамогай спецыяльнага заціску блокі 125 і 160 можна ўсталяваць на DIN-рэйку.

Выключальнік з заціскам

заціск з DIN-рэйкай

заціск з DIN-рэйкай

★ Дызайн, які эканоміць месца:

На 10–20% лягчэй і кампактней, чым айчынныя варыянты

Дазваляе меншыя памеры корпуса → меншыя выдаткі на матэрыял і дастаўку

★ Зручны скід:

Выразная індыкацыя TRIP прадухіляе сляпое паўторнае ўключэнне

Гукавы «пстрычка» пацвярджае правільнае механічнае зачапленне

★ Гатовы да будучыні:

Падтрымка ўстаўных і высоўных камплектаў (для некаторых мадэляў)

Сумяшчальны з надбудовамі разумнага маніторынгу

Чаму выбіраюць CDADA?

1. Мы з'яўляемся вядучым вытворцам больш за 42 гады. Наша кампанія, заснаваная ў 1983 годзе, вельмі хутка развівалася на працягу 40 гадоў.

2. Група, якая складаецца з 3 заводаў, валодае вытворчай плошчай 52 400 м² і налічвае больш за 500 супрацоўнікаў. Мы інвеставалі амаль дзесяць мільёнаў юаняў, каб пашырыць нашу дзейнасць і мадэрнізаваць нашы майстэрні.

3. Завадскі аўдыт INTERTEK, DEKRA & GMC

4. Высокатрывалыя кардонныя скрынкі, абарона паддонаў, добрыя для экспартных перавозак на вялікія адлегласці

Часта задаюць пытанні (FAQ)

Q1: Ці можна ўсталяваць аўтаматычны выключальнік у літым корпусе DAM1 на DIN-рэйку?

A1: Так—мадэлі 125A і 160A можна ўсталяваць на DIN-рэйкі з дапамогай дадатковага спецыяльнага заціску. Больш высокія рэйтынгі ўсталёўваюцца толькі на панэлі.

Q2: Якія сертыфікаты мае серыя DAM1?

A2: Ён сертыфікаваны CE, CB, ASTA, KEMA, SEMKO і RoHS, што забяспечвае адпаведнасць у ЕС, на Блізкім Усходзе, Паўднёва-Усходняй Азіі і за іх межамі.

Q3: Як скінуць выключальнік пасля паездкі?

A3: Спачатку перамясціце рычаг да канца ў становішча OFF (вы пачуеце пстрычка), затым пацягніце яго ўверх у становішча ON. Ніколі не прымушайце яго непасрэдна з TRIP на ON.

Q4: Ці сумяшчальныя дапаможныя прылады?

A4: Так - кантакты сігналізацыі, дапаможныя кантакты, расцепльнікі мінімальнага напружання і электрычныя аператары могуць быць дададзены без разборкі.

Q5: Ці падыходзіць DAM1 для замены старых выключальнікаў?

A5: Безумоўна. Яго кампактная плошча дазваляе прамую замену састарэлых аўтаматычных выключальнікаў у большасці панэляў, што дазваляе зэканоміць час і выдаткі на мадэрнізацыю.
