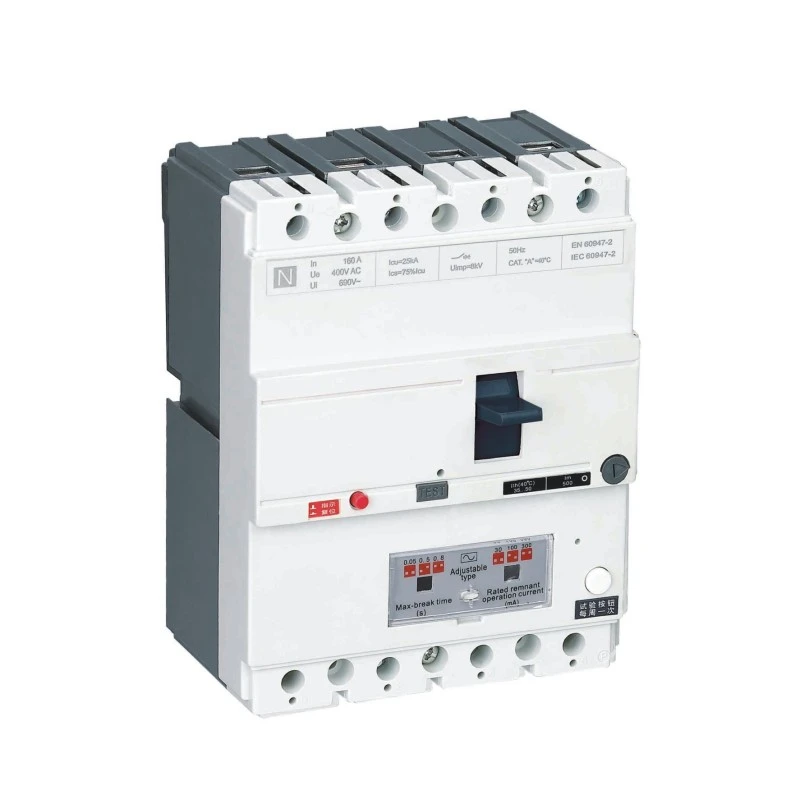

MCCB з абаронай ад уцечкі

Павысьце электрабяспеку, акрамя абароны ад перагрузкі і кароткага замыкання, з дапамогай аўтаматычнага выключальніка серыі CDADA DAM1L з абаронай ад уцечак, убудаванага аўтаматычнага выключальніка ў літым корпусе з убудаванай функцыяй абароны ад рэшткавага току (RCD/ELCB). Распрацаваны прафесійным вытворцам Shanghai DADA Electric CO., LTD у адпаведнасці з міжнароднымі стандартамі, гэты аўтаматычны аўтаматычны выключальнік уцечкі 4P спалучае ў сабе высокаэфектыўнае размеркаванне электраэнергіі з выратавальным і выратавальным выяўленнем замыкання на зямлю.

Намінальны ток ад 10 А да 500 А пры 400 В/415 В, ён прапануе рэгуляваны рэшткавы працоўны ток (30 мА–1000 мА) і дадатковую затрымку па часе — забяспечваючы індывідуальную абарону для асабістай бяспекі (≤30 мА) або прадухілення пажараў (100 мА–500 мА+). Электроніка з шматфазным сілкаваннем застаецца працаздольнай, нават калі адна фаза адключаецца або напружанне падае да 50 В, забяспечваючы неперасягненую надзейнасць у крытычна важнай інфраструктуры, такой як тунэлі, шматпавярховікі, транспартныя вузлы і прамысловыя прадпрыемствы.

Асноўныя характарыстыкі

Мадэль: серыя DAM1L - аўтаматычны выключальнік з уцечкай на зямлю (MCCB тыпу CBR)

Полюсы: 4P (стандарт; 3P даступны па запыце)

Намінальны ток (In): 10A - 500A

Намінальнае напружанне: 400 В / 415 В пераменнага току, 50 Гц

Напружанне ізаляцыі (Ui): 400 В (≤160 А), 690 В (> 250 А)

Налады рэшткавага току (I△n): 30 мА, 100 мА, 300 мА, 500 мА, 1000 мА

Рэгуляванасць: рэгуляванне на месцы I△n і часу паездкі (імгненнае або з затрымкай)

Тыпы адключальнай здольнасці:

Тып B: асноўны (Inm <100A)

Тып S: стандартны

Тып H: Высокі разрыў (>160A)

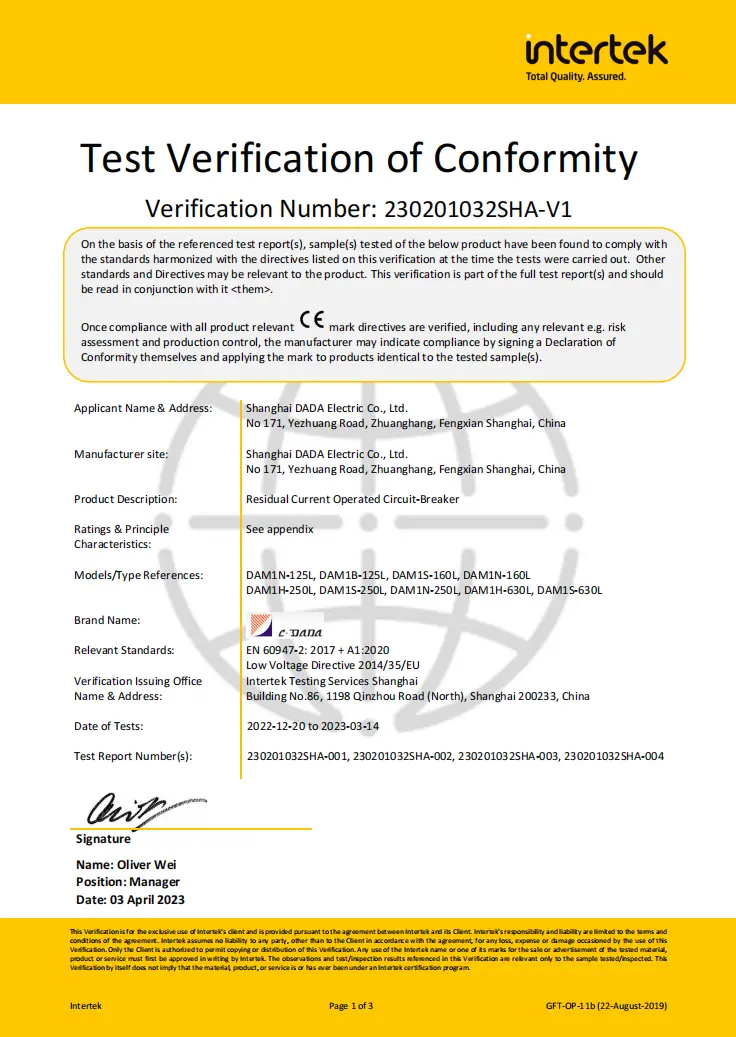

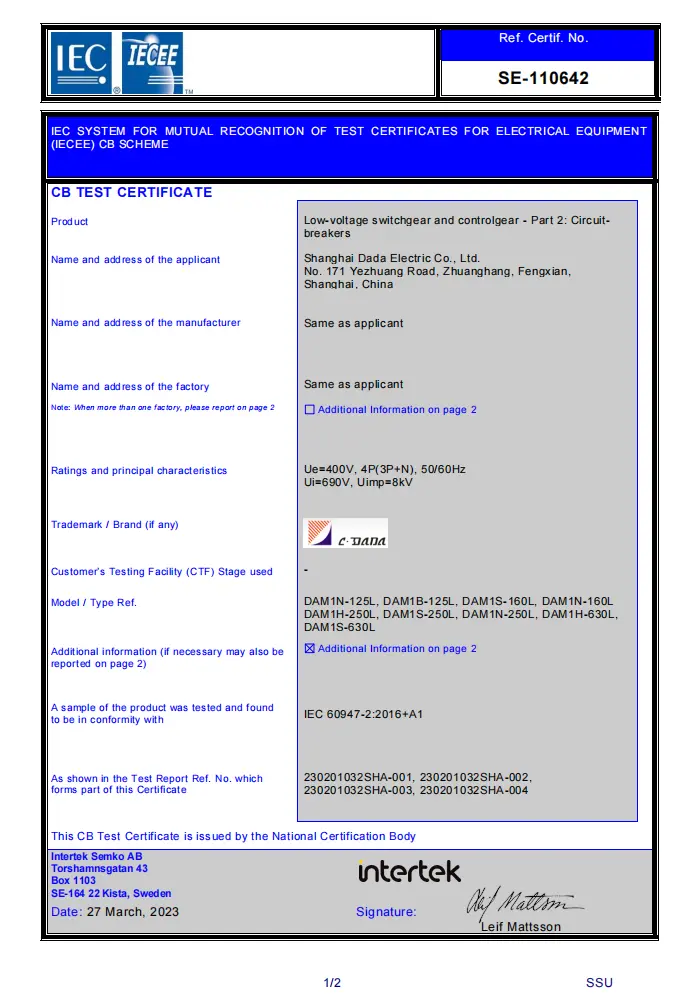

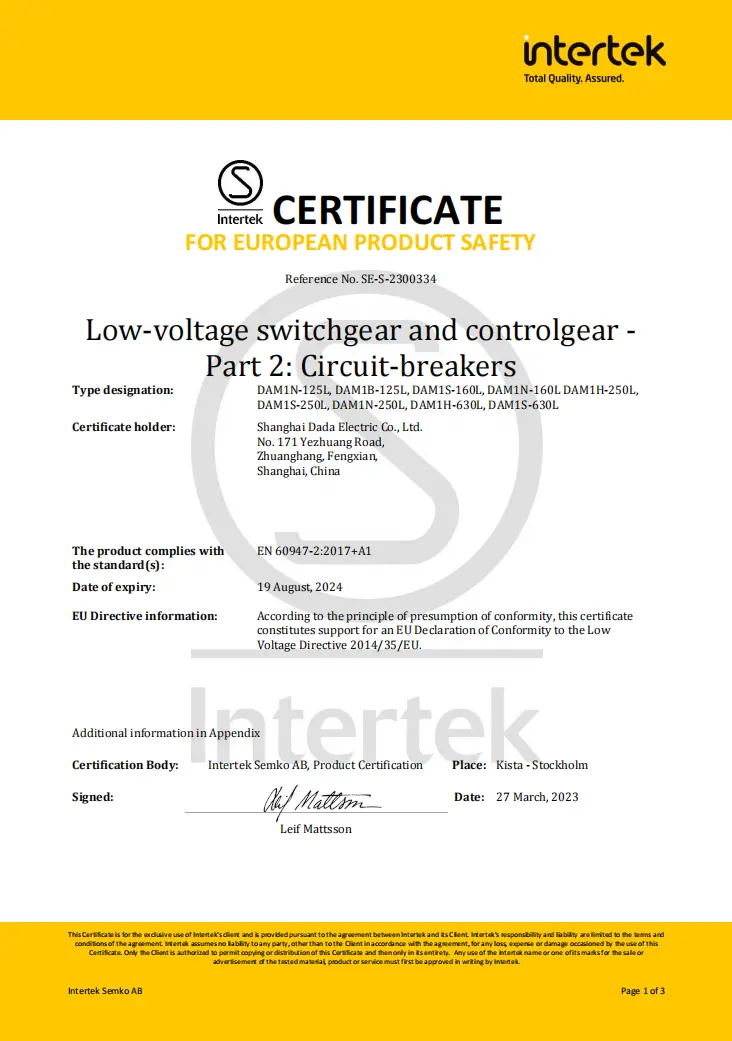

Сертыфікаты: CE, CB, SEMKO

Асноўныя характарыстыкі:

★ Шматфазная схема УЗО з харчаваннем → працуе да 50 В

★ Асобныя асноўныя і дугазамыкальныя кантакты

★ Кнопка тэсту Push-to-trip

★ Рэгуляваная магнітная налада (0,8–1,0 × дзюйма)

★ Моцная магчымасць абароны ад перашкод EMI/RFI

★ Поўны асартымент аксесуараў: шунтавы расцепльнік, дапаможныя кантакты/кантакты сігналізацыі, паваротная ручка

Тэхнічны пашпарт

Аўтаматычныя выключальнікі з уцечкай на зямлю (ELCB)

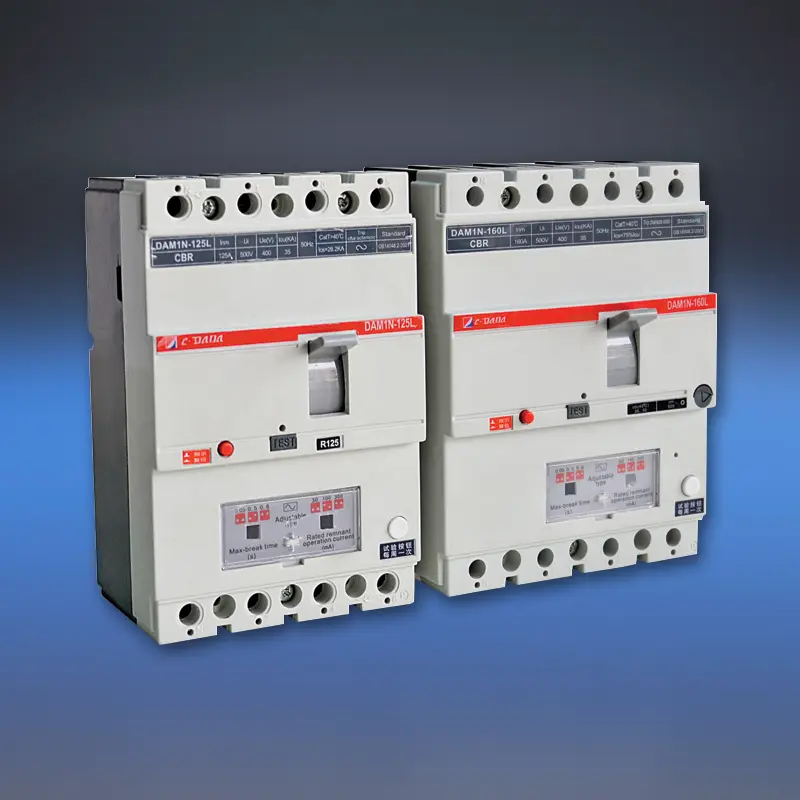

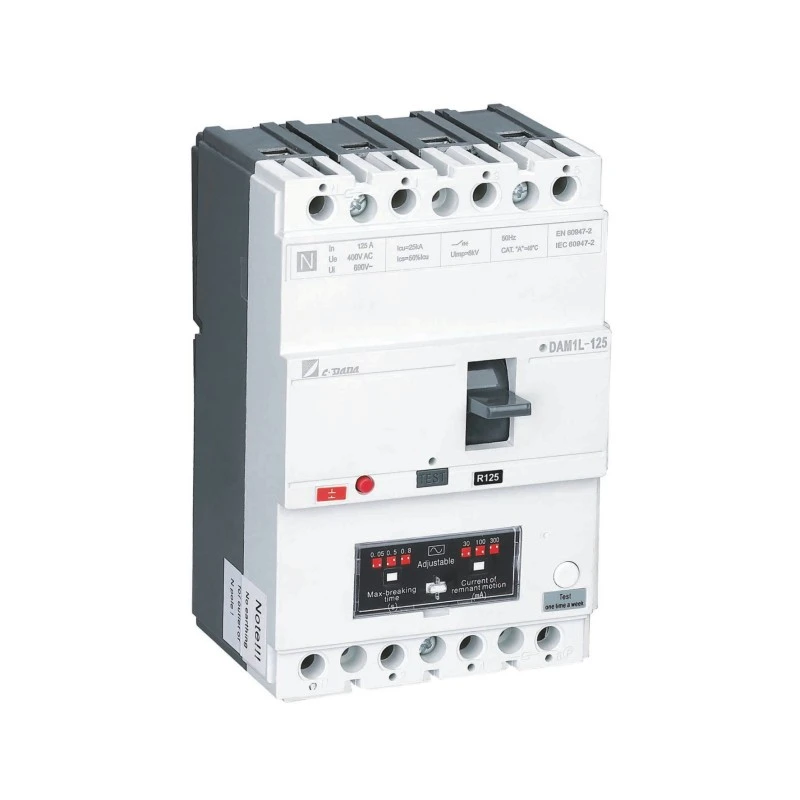

мадэль			ДАМ1-125Л			ДАМ1-160Л
Код адключальнай здольнасці			B	N	S	B	N	S
Намінальны ток памеру корпуса - м (А)			125А			160А
Намінальны ўваходны ток (40,50 або 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Ui (V)			690В			690В
Уэ (V)			400В			400/415В
Колькасць паляк			4П			4П
Іку (Канада)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(пік)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Парог рэшткавага току (мА)			100-300-500			100-300-500
Час затрымкі (мс)			50-500-800			50-500-800
Uimp (V)			10000			8000
Дыэлектрычныя ўласцівасці (V)			2500			3000
адлегласць ланізацыі (мм)			≤30/0			≤30/0
Цягавітасць	Усяго цыклаў		8000			8000
	Электрычнае жыццё		1000			1000
	Механічнае жыццё		7000			7000
Катэгорыя (EN 60947-2/IEC 60947-2)	Галоўны контур		А/0			А/0
	Дапаможны контур		АС-15			АС-15
Паніжэнне напружання			√			√
Шунтавы рэліз			√			√
Дапаможны кантакт			√			√
Кантакт сігналізацыі			√			√
Дапаможны кантакт і кантакт сігналізацыі			√			√
Механізм працы ручкі			√			√
Электрычны механізм працы			√			√
Вечка клемы			√			√
Фазараздзяляльнік			√			√
	Ш (мм)	3П	-			-
		4П	101			120
	L (мм)	3П	-			-
		4П	155			120
	H (мм)	3П	-			-
		4П	70			70
Вага	Выпраўленая версія 3P/4P		-			-
	Версія плагіна 3P/4P		-			-
	Выцягнуць версію 3P/4P		-			-

Чаму варта выбраць CDADA MCCB з абаронай ад уцечак?

★ Сапраўдная комплексная бяспека

У адрозненне ад дадатковых модуляў УЗО, DAM1L мае ўбудаваную, адкалібраваную на заводзе абарону ад уцечкі — забяспечваючы ідэальную каардынацыю і ліквідуючы праблемы сумяшчальнасці.

★ Шматфазнае харчаванне для ланцуга УЗО

Раннія УЗО выходзілі з ладу пры страце адной фазы. Канструкцыя CDADA выкарыстоўвае ўсе фазы для харчавання ахоўнай электронікі, таму яна працягвае працаваць нават пры страце фазы або моцным паніжаным напружанні.

★ Мэты падвойнай абароны ў адной прыладзе

◆ 30 мА: Адпавядае патрабаванням IEC для асабістай абароны ад удараў

◆ 100 мА–1000 мА: прадухіляе пажары дэградацыі ізаляцыі ў выніку невялікіх пастаянных замыканняў на зямлю

★ Рэгулёўка поля для рэальных умоў

Дакладна наладзьце адчувальнасць і часовую затрымку, каб пазбегнуць непрыемных спатыкненняў у вільготным асяроддзі (напрыклад, на аўтамыйках, фермах), захоўваючы бяспеку.

★ Надзейнасць прамысловага ўзроўню

Высокая адключальная здольнасць (тып H), трывалае аддзяленне дугі і абарона клем IP20+ робяць яго прыдатным для жорсткіх камерцыйных і прамысловых умоў.

★ Глабальнае адпаведнасць патрабаванням, мясцовае значэнне

Сертыфікавана для Еўропы (CE/CB), паўночных краін (SEMKO)—ідэальна падыходзіць для экспартных праектаў—з канкурэнтаздольнымі цэнамі ад надзейнага кітайскага вытворцы.

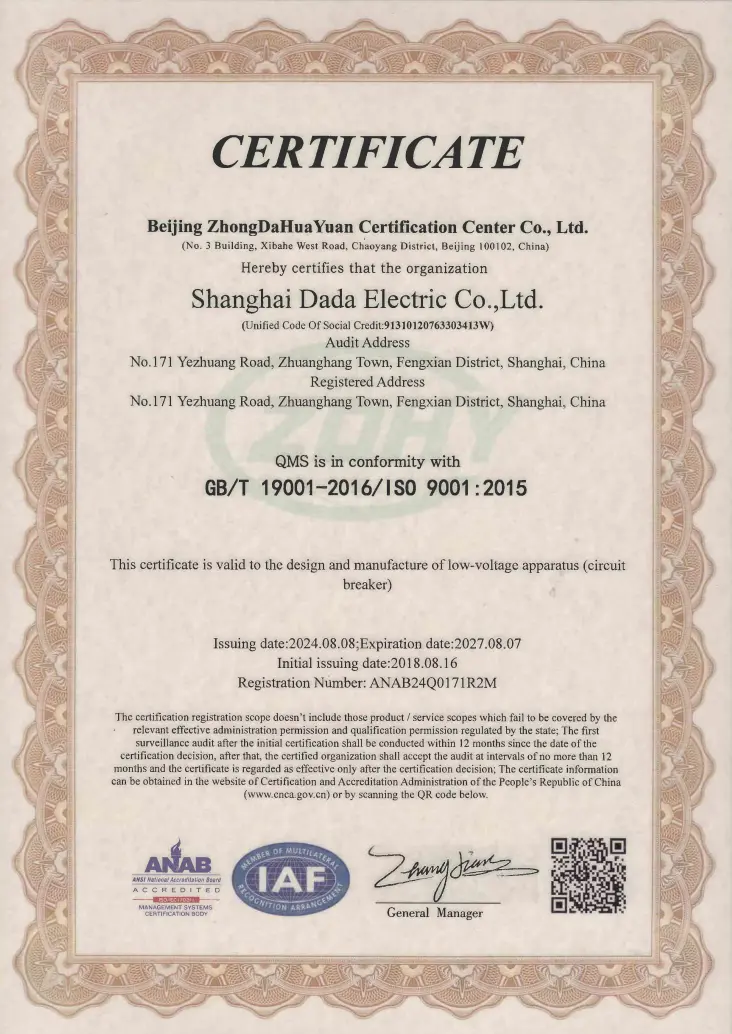

★ Наша вытворчасць сертыфікавана па сістэме менеджменту якасці ISO9001:2015.

Тыповыя прымянення

Шматпавярховыя жылыя дамы: Галоўны ўваход або падлогавыя панэлі (300 мА для зніжэння рызыкі пажару)

Тунэлі і метро: крытычная інфраструктура, якая патрабуе безадмоўнага выяўлення ўцечак

Бальніцы і школы: абарона 30 мА ў вільготных памяшканнях (лабараторыі, прыбіральні)

Прамысловыя прадпрыемствы: фідэры рухавікоў з кантролем замыкання на зямлю

Будаўнічыя пляцоўкі: часовае размеркаванне электраэнергіі з аховай персаналу

FAQ

Q1: У чым розніца паміж стандартным аўтаматычным выключальнікам і аўтаматычным выключальнікам з абаронай ад уцечак?

A1: Стандартны аўтаматычны выключальнік абараняе толькі ад перагрузкі і кароткага замыкання. DAM1L дадае выяўленне рэшткавага току (уцечкі на зямлю) — адключэнне пры ўцечцы току на зямлю (напрыклад, праз чалавека або пашкоджаную ізаляцыю), прадухіляючы паражэнне электрычным токам або пажар.

Пытанне 2: Ці магу я выкарыстоўваць УЗО на 100 А для асабістай абароны?

A2: толькі калі ўстаноўлена 30 мА. Намінальны ток (100А) вызначае грузападымальнасць; рэшткавы параметр (I△n) вызначае функцыю бяспекі. Для абароны ад удараў I△n павінен быць ≤30 мА, незалежна ад In.

Q3: Чаму ланцуг УЗО патрабуе шматфазнага харчавання?

A3: Пры сілкаванні толькі ад адной фазы аднафазная адмова адключыць абарону ад уцечкі. Шматфазная канструкцыя CDADA гарантуе, што УЗО застаецца актыўным нават падчас страты фазы або нізкага напружання (да 50 В), што вельмі важна для забеспячэння бесперапыннасці.

Пытанне 4: ці падыходзіць аўтаматычны выключальнік уцечкі 4P для сістэм TT або TN-S?

A4: Так, ён прызначаны для TT, TN-S і IT-сістэм. Канструкцыя 4P разрывае ўсе фазы і нейтраль, што важна для сістэм TT, дзе нейтраль не зазямлена надзейна ўверх па плыні.

Q5: Чаму варта выбраць CDADA замест модульных камбінацый RCD + MCCB?

A5: CDADA DAM1L прапануе:

● Меншы след (інтэграваны ў параўнанні з двума прыладамі)

● Гарантаваная каардынацыя (без рызыкі несупадзення)

● Больш нізкі кошт і складанасць праводкі

● Больш высокая надзейнасць (адзін герметычны блок)

● Рэгуляванне на месцы немагчыма з УЗО з фіксаванай адчувальнасцю
