АнMCCB з абаронай ад уцечкіспалучае ў сабе функцыі аўтаматычнага выключальніка ў звычайным літым корпусе з абаронай ад рэшткавага току ў адным скаардынаваным рашэнні. Для камерцыйных будынкаў, прамысловых аб'ектаў, вытворцаў абсталявання і электрамантажных падрадчыкаў гэта можа вырашыць агульную задачу: абараніць ланцуг харчавання ад перагрузак і кароткіх замыканняў, адначасова выяўляючы патэнцыйна небяспечны ток уцечкі.
Галоўнае - не проста выбраць выключальнік з большай колькасцю функцый. Прылада павінна адпавядаць напрузе сістэмы, намінальнаму току, умовам кароткага замыкання, канфігурацыі полюса, наладцы току ўцечкі, асяроддзю ўстаноўкі і патрабаванням да каардынацыі. У гэтым кіраўніцтве тлумачыцца, як працуе тэхналогія, якія праблемы яна вырашае і што пакупнікі павінны праверыць, перш чым выбраць аўтаматычны выключальнік з абаронай ад уцечкі.
Змест
- 1. Што такое MCCB з абаронай ад уцечкі?
- 2. Як працуе абарона ад уцечкі?
- 3. Якія электрычныя праблемы ён можа вырашыць?
- 4. Навошта спалучаць MCCB і абарону ад уцечак?
- 5. Дзе выкарыстоўваецца аўтаматычны выключальнік з абаронай ад уцечкі?
- 6. Што пакупнікі павінны праверыць перад выбарам?
- 7. Тлумачэнне ключавых параметраў
- 8. MCCB з абаронай ад уцечкі ў параўнанні з асобнымі прыладамі абароны
- 9. Меркаванні па ўстаноўцы і тэхнічным абслугоўванні
- 10. Shanghai DaDa Electric Co., Ltd. і рашэнні для абароны ад уцечак
- 11. Часта задаюць пытанні
- 12. Заключэнне
1. Што такое MCCB з абаронай ад уцечкі?
Аўтаматычны выключальнік у літым корпусе, які звычайна называюць MCCB, прызначаны для абароны нізкавольтных электрычных ланцугоў ад такіх умоў, як перагрузка і кароткае замыканне. У адрозненне ад базавага ахоўнага выключальніка, аўтаматычны аўтаматычны выключальнік можа быць абраны ў шырокім дыяпазоне номіналаў току і адключальнай здольнасці, што робіць яго прыдатным для камерцыйных і прамысловых размеркавальных сістэм.
АнMCCB з абаронай ад уцечкіда гэтых звычайных функцый абароны дадае выяўленне рэшткавага току або ўцечкі на зямлю. Калі ненармальны ток уцечкі выяўляецца і дасягае наладжанага працоўнага ўзроўню, механізм абароны можа ініцыяваць адключэнне і адключыць пашкоджаную ланцуг.
Гэтая камбінацыя асабліва карысная, калі распрацоўнікам электратэхнікі патрэбна некалькі слаёў абароны без стварэння залішне складанага размяшчэння панэлі. Камерцыйныя прадукты даступныя ў выглядзе інтэграваных рашэнняў па астаткавым току MCCB-plus або ў выглядзе аўтаматычных выключальнікаў у спалучэнні з сумяшчальнымі модулямі астаткавага току. IEC 60947-2 уключае патрабаванні да аўтаматычных выключальнікаў, якія ўключаюць абарону ад рэшткавага току, у той час як вытворцы могуць прадастаўляць розныя канфігурацыі і дыяпазоны рэгулявання.
2. Як працуе абарона ад уцечкі?
У спраўнай электрычнай ланцугу ток, які праходзіць праз выходныя правадыры, павінен належным чынам адпавядаць току, які вяртаецца праз ланцуг. Стан уцечкі ўзнікае, калі частка току праходзіць непрадбачаны шлях, напрыклад, з-за пагаршэння ізаляцыі, падключанага абсталявання або кантакту чалавека з часткай пад напругай.
Абарона ад уцечкі кантралюе рэшткавы ток, звязаны з гэтым дысбалансам. Калі вымераны рэшткавы ток перавышае наладжаны парог спрацоўвання прылады, сістэма абароны пасылае сігнал адключэння на механізм MCCB.
У залежнасці ад канструкцыі прадукту абарона ад уцечкі можа забяспечваць рэгуляванне рэшткавага працоўнага току, часовую затрымку, функцыянальнасць тэсціравання, індыкацыю трывогі або іншыя функцыі кантролю. Камерцыйныя прадукты для абароны ад уцечак MCCB дэманструюць, што налады адчувальнасці і затрымкі могуць істотна адрознівацца ў залежнасці ад меркаванага прымянення.
Чаму гэта адрозніваецца ад абароны ад перагрузкі?
Абарона ад перагрузкі і абарона ад уцечкі рэагуюць на розныя праблемы. Перагружаная ланцуг можа спажываць празмерны ток з-за таго, што падключана занадта шмат нагрузак або з-за таго, што абсталяванне працуе звыш запланаванай магутнасці. Няспраўнасць уцечкі, аднак, датычыцца току, які выходзіць з меркаванага токаправоднага шляху.
Такім чынам, простае павелічэнне магчымасці абароны ад перагрузкі не забяспечвае аўтаматычна належную абарону ад уцечкі. Гэтыя дзве функцыі варта разглядаць асобна пры распрацоўцы сістэмы размеркавання электраэнергіі.
3. Якія электрычныя праблемы ён можа вырашыць?
Электрычнае абсталяванне, якое выкарыстоўваецца на заводах, камерцыйных будынках і інфраструктурных праектах, можа працаваць на працягу доўгага часу ў складаных умовах. Вільгаць, пыл, старэнне ізаляцыі, механічныя пашкоджанні, памылкі ўстаноўкі і пагаршэнне абсталявання - усё гэта можа спрыяць узнікненню ненармальных шляхоў току.
Пашкоджаная або састарэлая ізаляцыя можа стварыць непрадбачаныя шляхі току, якія могуць не паводзіць сябе як звычайнае кароткае замыканне.
Абарона ад рэшткавага току можа дапамагчы выявіць умовы ўцечкі, якія патрабуюць хуткага адключэння ланцуга.
Аб'яднанне функцый абароны можа спрасціць размяшчэнне ў параўнанні з выкарыстаннем некалькіх незалежных кампанентаў.
Фактычны ўзровень абароны залежыць ад поўнай электрычнай сістэмы, канфігурацыі прылады і ўмоў мантажу. Такім чынам, аўтаматычны аўтаматычны выключальнік з абаронай ад уцечкі варта разглядаць як частку належным чынам распрацаванай схемы абароны, а не як універсальнае рашэнне для любой небяспекі электрычным токам.
4. Навошта спалучаць MCCB і абарону ад уцечак?
Для многіх электратэхнічных праектаў галоўнай прывабнасцю з'яўляецца магчымасць выканання некалькіх патрабаванняў абароны ў рамках скаардынаванага размяшчэння прылад. Гэта можа быць карысным, калі важныя прастора панэлі, час ўстаноўкі і каардынацыя сістэмы.
1. Некалькі функцый абароны
Правільна сканфігураваная прылада можа забяспечыць абарону ад перагрузкі, кароткага замыкання і дыфемнага току ў рамках той жа архітэктуры абароны. Гэта палягчае інжынерам усталяванне пэўнай стратэгіі абароны для фідэра або размеркавальнай ланцуга.
2. Больш эфектыўны дызайн панэлі
Інтэграваныя або блізка падабраныя кампаненты абароны могуць паменшыць патрэбу ў асобных прыладах, праводцы і мантажы. Вытворцы аўтаматычных аўтаматычных выключальнікаў з абаронай ад дыфекацыйнага току ў якасці практычных пераваг вылучаюць кампактнасць ўстаноўкі і зніжэнне патрабаванняў да кампанентаў.
3. Рэгуляваная абарона
Некаторыя прадукты забяспечваюць рэгуляванне парогаў рэшткавага току і часовых затрымак. Гэта дазваляе адаптаваць сістэму абароны да розных схем замест таго, каб спадзявацца на адну фіксаваную наладу для кожнага прыкладання.
4. Больш лёгкае планаванне сістэмы
Калі патрабаванні да перагрузкі, кароткага замыкання і ўцечкі разглядаюцца разам, інжынеры могуць ацаніць поўную стратэгію абароны замест выбару асобных кампанентаў самастойна.
5. Дзе выкарыстоўваецца аўтаматычны выключальнік з абаронай ад уцечкі?
Адпаведнае прымяненне залежыць ад электрычнай канструкцыі, мясцовых патрабаванняў і спецыфікацый прадукту. Тыповыя вобласці прымянення ўключаюць:
- Размеркавальныя шчыты камерцыйнага будынка
- Прамысловыя сістэмы размеркавання электраэнергіі
- Вытворчае абсталяванне завода
- Маторныя і машынныя кармушкі
- Майстэрні і вытворчыя памяшканні
- Інфраструктура і інжынерныя сеткі
- Электрычнае абсталяванне, якое патрабуе маніторынгу ўцечкі на зямлю
- Сістэмы размеркавання, дзе прастора панэлі абмежаваная
- Праекты, якія патрабуюць узгодненай абароны ад перагрузкі, кароткага замыкання і абароны ад астаткавага току
Аўтаматычныя выключальнікі шырока выкарыстоўваюцца ў прамысловых і камерцыйных сетках, таму што іх намінальны ток і магчымасці адключэння могуць ахопліваць прыкладанні, якія не ўваходзяць у тыповы дыяпазон малых выключальнікаў.
6. Што пакупнікі павінны праверыць перад выбарам?
Выбар аўтаматычнага выключальніка з абаронай ад уцечкі толькі на аснове намінальнай сілы току можа стварыць праблемы падчас мантажу. Перад пацвярджэннем мадэлі пакупнікі павінны даць вытворцу або інжынеру-электрыку дастатковую інфармацыю аб сістэме.
- Намінальны ток:Вызначце чаканую бесперапынную нагрузку і абярыце прыдатны намінальны ток на аснове поўнай канструкцыі схемы.
- Працоўнае напружанне:Праверце напружанне сістэмы і тое, ці падыходзіць прадукт для меркаванага прымянення пераменнага току.
- Колькасць палюсоў:Праверце, ці патрабуе сістэма 3P, 4P або іншую канфігурацыю.
- Магчымасць кароткага замыкання:Праверце даступны меркаваны ток замыкання і пераканайцеся, што выключальнік мае адпаведны рэйтынг адключэння.
- Адчувальнасць да ўцечкі:Вызначце рэшткавы працоўны ток, неабходны для меркаванай стратэгіі абароны.
- Час затрымкі:Падумайце, ці патрабуецца імгненнае спрацоўванне або адказ з затрымкай па часе для каардынацыі з прыладамі вышэй або ніжэй па плыні.
- Умовы ўстаноўкі:Праверце тэмпературу навакольнага асяроддзя, агароджу, вільготнасць, вышыню і іншыя важныя фактары навакольнага асяроддзя.
- Стандарты і сертыфікаты:Пацвердзіце стандарты і дазволы, неабходныя на мэтавым рынку.
7. Тлумачэнне ключавых параметраў
Наступныя параметры асабліва важныя пры параўнанні розных прадуктаў для абароны ад уцечак MCCB.
| Параметр | Чаму гэта важна | Што пакупнікі павінны пацвердзіць |
|---|---|---|
| Намінальны ток (In) | Вызначае ўзровень току, які аўтаматычны выключальнік павінен вытрымліваць пры пэўных умовах. | Падбярыце выключальнік да нагрузкі ланцуга і канструкцыі правадніка. |
| Намінальнае напружанне (Ue) | Вызначае электрычнае працоўнае напружанне для прыкладання. | Пацвердзіце сумяшчальнасць з напругай сістэмы. |
| Разрыўная здольнасць | Паказвае ток замыкання, які выключальнік можа бяспечна перапыніць пры вызначаных умовах выпрабаванняў. | Параўнайце намінальны паказчык прадукту з даступным токам кароткага замыкання. |
| Налада току ўцечкі | Вызначае ўзровень рэшткавага току, пры якім спрацоўвае абарона ад уцечкі. | Пацвердзіце неабходную адчувальнасць і дыяпазон рэгулявання. |
| Затрымка часу | Можа дапамагчы скаардынаваць абарону ад уцечкі з іншымі ахоўнымі прыладамі. | Праверце, ці з'яўляецца неабходны адказ імгненным або з затрымкай. |
| Колькасць палякаў | Вызначае, якія праваднікі перамыкаюцца і абараняюцца. | Пацвердзіце 3P, 4P або іншую неабходную канфігурацыю. |
| Стандарты | Забяспечвае аснову для прадукцыйнасці і тэсціравання прадукту. | Праверце прыдатныя IEC, рэгіянальныя і праектныя патрабаванні. |
Напрыклад, сучасныя камерцыйныя прадукты з абаронай ад астаткавага току могуць прапаноўваць розныя камбінацыі намінальнага току, канфігурацыі полюса, працоўнага напружання і адключаючай здольнасці. Гэтыя спецыфікацыі заўсёды варта правяраць з фактычным тэхнічным лістом прадукту, а не меркаваць толькі па катэгорыі прадукту.
8. MCCB з абаронай ад уцечкі ў параўнанні з асобнымі прыладамі абароны
Тэхнічна мэтазгоднымі могуць быць як інтэграваныя, так і асобныя меры абароны. Лепшая канфігурацыя залежыць ад электрычнай архітэктуры праекта, патрабаванняў да прасторы, стратэгіі каардынацыі і пераваг закупак.
| Разгляд | MCCB з абаронай ад уцечкі | Арганізацыя асобнай аховы |
|---|---|---|
| Кампаноўка панэлі | Можа забяспечыць кампактнае размяшчэнне. | Можа спатрэбіцца дадатковае месца для мантажу. |
| Праводка | Можа паменшыць узаемасувязь паміж асобнымі кампанентамі абароны. | Можа спатрэбіцца дадатковая правадка і ўзгадненне. |
| Функцыі аховы | Распрацаваны на аснове камбінаванай сістэмы абароны. | Функцыі можна выбіраць самастойна. |
| Тэхнічнае абслугоўванне | Меншая колькасць асобных кампанентаў можа спрасціць агляд. | Асобныя кампаненты можна замяняць асобна ў залежнасці ад канструкцыі. |
| Налада | Залежыць ад даступных канфігурацый выключальніка і абароны ад уцечкі. | Можа прапанаваць гнуткасць шляхам камбінавання розных прылад. |
Важна тое, што інтэграцыя не азначае аўтаматычнай прыдатнасці. Абраная камбінацыя павінна па-ранейшаму задавальняць электрычным патрабаванням устаноўкі.
9. Меркаванні па ўстаноўцы і тэхнічным абслугоўванні
Правільная ўстаноўка гэтак жа важная, як і выбар правільнага выключальніка. Нават добра спраектаваны аўтаматычны аўтаматычны выключальнік з абаронай ад уцечкі можа не забяспечыць запланаваную прадукцыйнасць, калі правадка, зазямленне, налады або асяроддзе ўстаноўкі няправільныя.
Уважліва праверце праводку
Выконвайце схему падключэння і інструкцыі па ўсталёўцы вытворцы. Фазны і нулявы праваднікі, дзе гэта дастасавальна, павінны быць правільна размешчаны, каб сістэма выяўлення дыфектыўнага току працавала належным чынам.
Праверце наладу ўцечкі
Не думайце, што самая нізкая даступная налада току ўцечкі аўтаматычна падыходзіць. Настройка павінна адпавядаць меркаванай функцыі абароны і электрычным характарыстыкам ланцуга.
Разгледзім селектыўнасць
Вялікія размеркавальныя сістэмы могуць утрымліваць некалькі ахоўных прылад. Іх працоўныя характарыстыкі павінны разглядацца разам, каб адпаведная няспраўнасць унізе не адключала без неабходнасці значна большую частку ўстаноўкі.
Выканайце функцыянальнае тэставанне
Калі прадукт забяспечвае тэставую функцыю, тэставанне павінна адпавядаць рэкамендаванай вытворцам працэдуры і патрабаванням, якія прымяняюцца да ўстаноўкі. Некаторыя прыборы астаткавага току забяспечваюць функцыі тэставання і дадатковыя функцыі кантролю.
10. Shanghai DaDa Electric Co., Ltd. і рашэнні для абароны ад уцечак
Shanghai DaDa Electric Co., Ltd. забяспечвае рашэнні MCCB, прызначаныя для прымянення, дзе звычайная абарона ланцуга і абарона ад уцечкі павінны працаваць разам. Яго серыя DAM1L з'яўляецца прыкладам аўтаматычнага выключальніка з убудаванай абаронай ад дыфекацыйнага току, прызначанага для прымянення, уключаючы электрычныя сістэмы будынкаў, прамысловыя аб'екты і іншыя асяроддзі размеркавання нізкага напружання.

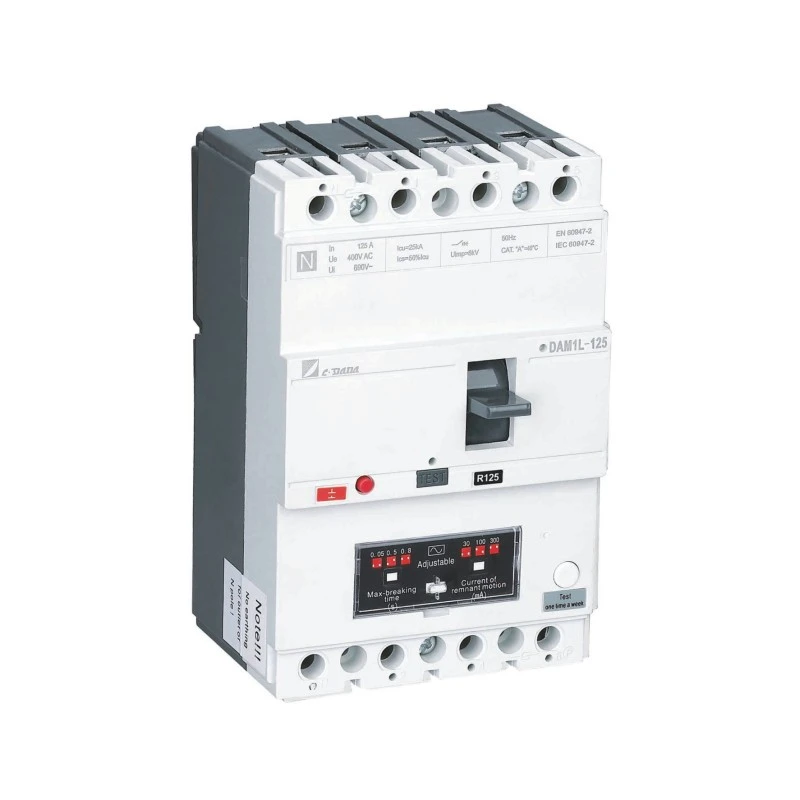

Інфармацыя аб прадукце паказвае такія канфігурацыі, як чатырохполюсная канструкцыя, шырокі дыяпазон намінальнага току і рэгуляваная абарона ад уцечкі на зямлю. У залежнасці ад мадэлі працоўны ток уцечкі можна наладзіць у вызначаным дыяпазоне, што дазваляе адаптаваць стратэгію абароны да розных прыкладанняў.
Для замежных пакупнікоў, дыстрыб'ютараў, будаўнікоў панэляў і электрамантажных падрадчыкаў найбольш карысным падыходам з'яўляецца прадастаўленне пастаўшчыку патрабаванняў да праекта перад запытам прапановы. Гэта дапамагае вызначыць, ці даступны неабходны намінальны ток, размяшчэнне полюсаў, налада ўцечкі, адключальная здольнасць і сертыфікацыя ў запланаванай канфігурацыі.
Інфармацыя для ўключэння ў запыт
- Неабходны намінальны ток
- Напружанне і частата сістэмы
- Колькасць полюсаў
- Неабходная адчувальнасць да току ўцечкі
- Неабходная функцыя затрымкі часу
- Чаканы ток кароткага замыкання або неабходная адключаючая здольнасць
- Асяроддзе ўстаноўкі
- Мэтавы рынак і патрабаванні да сертыфікацыі
- Неабходная колькасць
- OEM або індывідуальныя патрабаванні, калі дастасавальна
Прадастаўленне гэтых звестак у пачатку можа зрабіць тэхнічную сувязь больш эфектыўнай і знізіць рызыку выбару выключальніка, які не адпавядае канчатковай устаноўцы.
11. Часта задаюць пытанні
Абарона ад уцечкі выяўляе рэшткавы ток, выкліканы ненаўмысным шляхам току, і можа ініцыяваць адключэнне выключальніка пры дасягненні наладжанага працоўнага парога. Ён вырашае іншыя ўмовы, чым звычайная абарона ад перагрузкі і кароткага замыкання.
Не. Звычайны аўтаматычны выключальнік забяспечвае такія функцыі, як абарона ад перагрузкі і кароткага замыкання, а канфігурацыя з абаронай ад уцечкі дадае выяўленне і абарону ад рэшткавага току.
Абарона ад уцечкі можа дапамагчы выявіць пэўныя ненармальныя шляхі току, якія могуць спрыяць пашкоджанню электрычным токам. Аднак прадухіленне пажару залежыць ад поўнай электрычнай устаноўкі, стану абсталявання, налад абароны і прымяняемых мер бяспекі.
Не існуе адзінай налады, прыдатнай для кожнай устаноўкі. Адпаведнае значэнне залежыць ад мэты абароны, характарыстык ланцуга, абсталявання і адпаведных электрычных патрабаванняў. Настройка павінна быць вызначана кваліфікаваным персаналам.
Канфігурацыя MCCB звычайна распрацоўваецца вакол звычайных функцый абароны аўтаматычнага выключальніка, але дакладныя функцыі абароны залежаць ад канкрэтнай мадэлі і канфігурацыі расцепльніка. Заўсёды правярайце тэхнічную дакументацыю вытворцы.
IEC 60947-2 з'яўляецца важным стандартам для аўтаматычных выключальнікаў нізкага напружання і змяшчае патрабаванні да аўтаматычных выключальнікаў з убудаванай абаронай ад рэшткавага току. Таксама могуць прымяняцца рэгіянальныя стандарты і патрабаванні да канкрэтнага праекта.
Так, прыдатныя мадэлі можна выкарыстоўваць у прамысловай размеркаванні і прымяненні абсталявання, калі іх электрычныя характарыстыкі, характарыстыкі абароны і экалагічныя характарыстыкі адпавядаюць устаноўцы.
Забяспечце неабходны ток, напружанне, полюсы, адключальную здольнасць, настройку току ўцечкі, патрабаванні да затрымкі часу, умовы ўстаноўкі, колькасць і мэтавую сертыфікацыю. Гэта дае вытворцу дастаткова інфармацыі, каб рэкамендаваць адпаведную канфігурацыю.
12. Заключэнне
MCCB з абаронай ад уцечкі займаецца дзвюма важнымі сферамі электрычнай абароны: звычайнай абаронай ад перагрузкі па току і выяўленнем рэшткавага току. Аб'ядноўваючы гэтыя функцыі ў скаардынаванае рашэнне, гэта можа дапамагчы спрасціць праекты размеркавання электраэнергіі, дзе важныя электрабяспека, месца на панэлі і каардынацыя сістэмы.
Самы важны крок - гэта не толькі назва прадукту. Намінальны ток, працоўнае напружанне, адключаючая здольнасць, канфігурацыя полюса, адчувальнасць да ўцечкі, час затрымкі, умовы ўстаноўкі і прыдатныя стандарты - усё гэта ўплывае на тое, ці падыходзіць канкрэтны аўтаматычны выключальнік для праекта.
Для пакупнікоў, якія ацэньваюць аўтаматычныя аўтаматычныя выключальнікі з абаронай ад уцечак для камерцыйных будынкаў, прамысловых аб'ектаў, размеркавальных панэляў або прыкладанняў OEM, праца непасрэдна з рэальных электрычных патрабаванняў з'яўляецца найбольш надзейным спосабам вызначыць прыдатную канфігурацыю.
