У гэтым кіраўніцтве тлумачыцца, як працуе аўтаматычны выключальнік пераменнага току 6 кА, што насамрэч азначае рэйтынг 6 кА, як крывыя адключэння B, C і D уплываюць на прадукцыйнасць і як выбраць адпаведны намінальны ток і канфігурацыю полюса. Ён таксама вызначае тыповыя памылкі пры куплі і дае практычны кантрольны спіс для інжынераў, падрадчыкаў і пакупнікоў, якія ацэньваюць рашэнні MCB ад такіх вытворцаў, якShanghai DaDa Electric Co., Ltd.
Змест
- Што такое мініяцюрны аўтаматычны выключальнік пераменнага току 6 кА?
- Чаму адключальная здольнасць 6 кА мае значэнне?
- Як мініяцюрны аўтаматычны выключальнік пераменнага току абараняе ланцуг?
- Якія тэхнічныя параметры павінны правяраць пакупнікі?
- Як крывыя B, C і D уплываюць на выбар?
- Дзе звычайна выкарыстоўваюцца мініяцюрныя аўтаматычныя выключальнікі пераменнага току 6 кА?
- Якія праблемы можа дапамагчы прадухіліць правільны MCB?
- Як пакупнікі могуць выбраць прыдатны аўтаматычны выключальнік 6 кА?
- Распаўсюджаныя памылкі выбару, якіх варта пазбягаць
- Навошта працаваць з дасведчаным вытворцам MCB?
- Часта задаюць пытанні
- Звязацца з Shanghai DaDa Electric Co., Ltd.

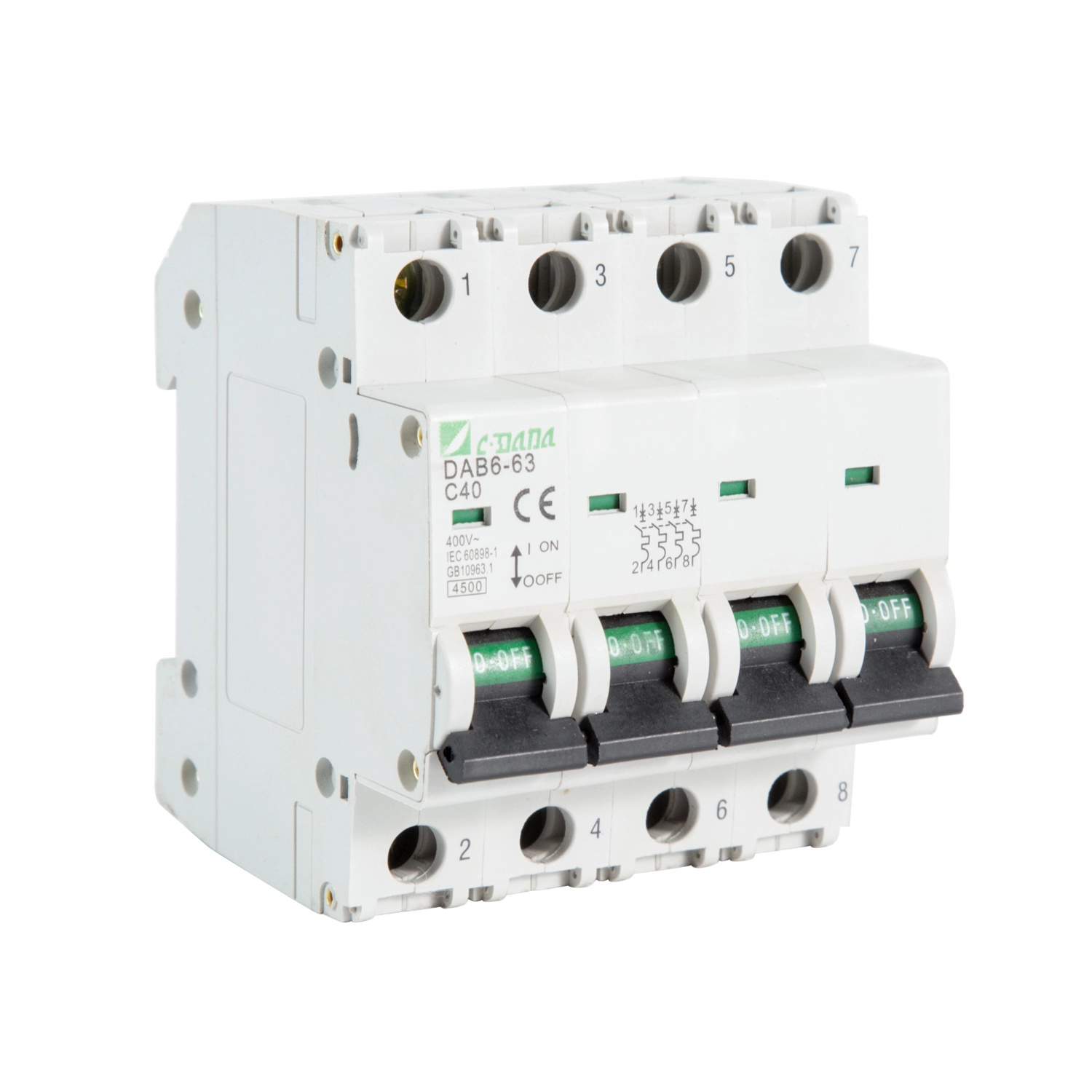

Што такое мініяцюрны аўтаматычны выключальнік пераменнага току 6 кА?
Мініятурны аўтаматычны выключальнік, які звычайна называюць MCB, - гэта прылада ахоўнага пераключэння, прызначанае для аўтаматычнага адключэння электрычнага ланцуга пры ўзнікненні ненармальных умоў току. У адрозненне ад традыцыйнага засцерагальніка, аўтаматычны выключальнік звычайна можна скінуць пасля ліквідацыі няспраўнасці, што робіць яго зручным для паўторнай эксплуатацыі і тэхнічнага абслугоўвання.
Тэрмін6кАадносіцца да намінальнай адключальнай здольнасці выключальніка пры кароткім замыканні ў адпаведных умовах выпрабаванняў. Кажучы простымі словамі, аўтаматычны выключальнік 6 кА прызначаны для бяспечнага перапынення чаканага току кароткага замыкання да 6000 ампер пры выкананні ўказаных патрабаванняў.
Прадукты, якія адпавядаюць стандарту IEC/EN 60898-1, звычайна вызначаюць такія параметры, як намінальны ток, намінальнае напружанне, частата, адключальная здольнасць і характарыстыкі імгненнага адключэння. Камерцыйныя серыі аўтаматычных выключальнікаў могуць прапаноўваць намінальны ток 6 кА для розных намінальных токаў і канфігурацый полюсаў.
6 кА не з'яўляецца нармальным працоўным токам выключальніка. Напрыклад, аўтаматычны выключальнік на 16 А прызначаны для перадачы намінальнага току пры пэўных умовах, у той час як лічба 6 кА апісвае яго здольнасць адключаць ад кароткага замыкання. Гэтыя дзве характарыстыкі адказваюць на абсалютна розныя інжынерныя пытанні.
Чаму адключальная здольнасць 6 кА мае значэнне?
Кароткія замыканні могуць выклікаць вельмі вялікія токі за вельмі кароткі перыяд. Калі ахоўная прылада не можа бяспечна перапыніць ток замыкання, даступны ў месцы яе ўстаноўкі, наступствы могуць ўключаць сур'ёзнае пашкоджанне кантакту, празмернае цяпло, няспраўнасць абсталявання або небяспечную электрычную дугу.
Такім чынам, адключаючую здольнасць не варта выбіраць толькі таму, што 6 кА з'яўляецца агульнадаступнай спецыфікацыяй. Меркаваны ток кароткага замыкання ў месцы ўстаноўкі павінен быць ацэнены, і абраны выключальнік павінен мець дастатковую здольнасць адключаць для гэтай сістэмы.
| Параметр | Што гэта значыць | Чаму гэта важна |
|---|---|---|
| 6кА | Намінальная адключальная здольнасць пры кароткім замыканні | Вызначае, ці можа выключальнік бяспечна перапыніць зададзены ўзровень току замыкання |
| Намінальны ток (In) | Нармальны ток MCB | Павінна ўзгадняцца з магутнасцю правадніка і чаканай нагрузкай |
| Намінальнае напружанне (Ue) | Працоўнае напружанне для прыкладання | Павінен быць сумяшчальны з электрычнай сістэмай |
| Крывая паездкі | Вызначае імгненны дыяпазон магнітнага спрацоўвання | Дапамагае прадухіліць непрыемнае адключэнне, захоўваючы абарону ад няспраўнасцяў |
| Колькасць палякаў | Колькасць правадыроў, пераключаных/абароненых | Павінна адпавядаць канфігурацыі схемы |
Тэхнічныя характарыстыкі вытворцы паказваюць, што аўтаматычныя выключальнікі 6 кА даступныя для розных намінальных токаў і канфігурацый напружання, уключаючы звычайныя сістэмы размеркавання 230 В і 400 В пераменнага току.
Як мініяцюрны аўтаматычны выключальнік пераменнага току абараняе ланцуг?
Тыповы MCB спалучае ў сабе цеплавыя і магнітныя механізмы абароны. Гэтыя дзве функцыі вырашаюць розныя электрычныя праблемы.
- Цеплавая абарона:Працяглая перагрузка награвае біметалічны элемент. Калі тэмпература дасягае працоўнага парога, механізм адпускае і размыкае ланцуг.
- Магнітная абарона:Высокі ток кароткага замыкання стварае моцны магнітны эфект, які актывуе механізм імгненнага адключэння, хутка адключаючы ланцуг.
- Ручное пераключэнне:Звычайна MCB можна пераключыць уручную для адключэння ланцуга падчас тэхнічнага абслугоўвання або мантажных работ.
Гэта спалучэнне робіць аўтаматычны выключальнік прыдатным для ланцугоў, дзе неабходна ліквідаваць працяглыя перагрузкі і раптоўныя кароткія замыканні. Сучасныя асартыменты MCB звычайна спалучаюць цеплавыя і магнітныя расцепльнікі і могуць забяспечваць характарыстыкі B, C або D у залежнасці ад меркаванай нагрузкі.
Якія тэхнічныя параметры павінны правяраць пакупнікі?
Пакупнікі часта арыентуюцца на бягучы рэйтынг і кошт, не звяртаючы ўвагі на іншыя параметры. Для надзейнай спецыфікацыі праекта варта праверыць разам наступныя характарыстыкі.
| Спецыфікацыя | Тыповае меркаванне | КПП пакупніка |
|---|---|---|
| Разрыўная здольнасць | 6кА | Пацвердзіце, што ён адпавядае меркаванаму току замыкання |
| Намінальны ток | Залежыць ад прымянення | Каардынаваць з нагрузкай і магутнасцю правадніка |
| Намінальнае напружанне | Агульныя напружання размеркавання пераменнага току | Супастаўце напружанне сістэмы |
| Частата | Звычайна ўказваецца 50/60 Гц | Пацвердзіце сумяшчальнасць з лакальнай сеткай |
| Характарыстыка паездкі | B/C/D | Суаднясіце крывую з характарыстыкамі кідка нагрузкі |
| Канфігурацыя слупа | 1P, 1P+N, 2P, 3P, 4P у залежнасці ад прадукту | Адпаведнасць размяшчэння праводкі |
| Мантаж | Звычайна сустракаецца DIN-рэйка | Пацвердзіце сумяшчальнасць з размеркавальным шчытом |
| Стандарты | IEC/EN 60898-1 або іншы прыдатны стандарт | Запытайце тэхнічную дакументацыю і сертыфікацыю, калі патрабуецца |
У дакументацыі на прадукцыю вядомых вытворцаў гэтыя параметры звычайна прадастаўляюцца разам, а не разглядаюцца адключаючая здольнасць як асобная спецыфікацыя.
Як крывыя B, C і D уплываюць на выбар?
Крывая адключэння - адно з найбольш важных рашэнняў пры выбары MCB. Ліст апісвае прыблізны дыяпазон, у якім працуе магнітны расцепнік імгненнага дзеяння адносна намінальнага току выключальніка.
| Крывая | Тыповы дыяпазон магнітнага спрацоўвання | Тыповая прымяненне |
|---|---|---|
| B | 3–5 × цаляў | Нагрузкі з малым кідкам току, асвятленне, рэзістыўныя ланцугі |
| C | 5–10 × цаляў | Агульныя і ўмерана індуктыўныя нагрузкі |
| D | 10–20 × цаляў | Больш высокія пускавыя нагрузкі, такія як некаторыя рухавікі і трансфарматары |
Гэтыя дыяпазоны звычайна звязаны з характарыстыкамі MCB IEC 60898-1.
Напрыклад, калі рухавік стварае часовы пускавы ток, які ў некалькі разоў перавышае звычайны працоўны ток, вельмі адчувальная крывая можа без неабходнасці спрацаваць падчас запуску. Прылада C-крывой або D-крывой можа быць больш прыдатным, у залежнасці ад абсталявання і поўнай канструкцыі схемы.
Дзе звычайна выкарыстоўваюцца мініяцюрныя аўтаматычныя выключальнікі пераменнага току 6 кА?
Мініятурны аўтаматычны выключальнік пераменнага току 6 кА можа быць прыдатным для многіх прымянення нізкага напружання, калі фактычны ўзровень няспраўнасці, напружанне, ток і патрабаванні да ўстаноўкі адпавядаюць спецыфікацыям прылады.
- Жылае размеркаванне:ланцугі асвятлення, ланцугі разетак, бытавыя прыборы і разгалінаванні.
- Гаспадарчыя будынкі:офісныя размеркавальныя шчыты, сістэмы асвятлення, гандлёвыя аб'екты, а таксама схемы малога абсталявання.
- Прамысловыя панэлі кіравання:дапаможныя ланцугі, абсталяванне кіравання, невялікія рухавікі і іншыя прыдатныя нізкавольтныя нагрузкі.
- Будаўнічыя паслугі:Дапаможныя ланцугі, звязаныя з вентыляцыяй, вентыляцыяй і кандыцыянаваннем, помпы, асвятленне і агульнае размеркаванне электраэнергіі, дзе адпаведныя спецыфікацыі.
- Электрычныя размеркавальныя шафы:сістэмы абароны адгалінаванняў і модульныя сістэмы размеркавання.
Фактычнае прымяненне заўсёды павінна правярацца ў адпаведнасці з дакументацыяй вытворцы і патрабаваннямі ўстаноўкі. Намінальны ток 6 кА ніколі не павінен лічыцца прыдатным для любога электрычнага асяроддзя.
Якія праблемы можа дапамагчы прадухіліць правільны MCB?
Адна з самых вялікіх праблем пры куплі заключаецца не толькі ў тым, ці працуе выключальнік, але і ў тым, ці стабільна ён працуе ў тых умовах, для якіх быў абраны.
1. Пастаянная перагрузка
Ланцуг, які занадта доўга праходзіць празмерны ток, можа прывесці да нагрэву правадыра і заўчаснага зносу абсталявання. Цеплавой расцепнік прызначаны для рэагавання на працяглыя ўмовы перагрузкі.
2. Пашкоджанне ў выніку кароткага замыкання
Адпаведная адключаючая здольнасць дазваляе аўтаматычнаму выключальніку адключаць празмерны ток замыкання без перавышэння зададзенай здольнасці адключаць прылады.
3. Непрыемнае спатыкненне
Непадыходная крывая адключэння можа выклікаць непатрэбныя перапынкі пры запуску абсталявання. Супастаўленне характарыстык B, C або D з нагрузкай дапамагае вырашыць гэтую праблему.
4. Цяжкае абслугоўванне
Модульны аўтаматычны выключальнік можа забяспечыць зручную ручную ізаляцыю, дапамагаючы электрыкам ідэнтыфікаваць асобныя ланцугі і працаваць з імі без неабходнасці адключаць усю размеркавальную сістэму.
5. Нявызначанасць закупак
У праектах B2B няпоўныя тэхнічныя спецыфікацыі могуць прывесці да няправільнай прадукцыі, затрымкі ўзгаднення або выдаткаў на замену. Дакладная тэхнічная карта прадукту і вызначаныя тэхнічныя параметры зніжаюць гэтыя рызыкі.
Як пакупнікі могуць выбраць прыдатны аўтаматычны выключальнік 6 кА?
Практычны працэс адбору можна падзяліць на некалькі этапаў. Гэта дапамагае інжынерам і камандам па закупках не выбіраць прадукт выключна па назве каталога.
-
Вызначце напружанне сістэмы.
Праверце намінальнае напружанне пераменнага току і тое, ці з'яўляецца прыкладанне аднафазным або трохфазным. -
Разлічыце або пацвердзіце праектны ток.
Намінальны ток MCB павінен быць узгоднены з чаканай нагрузкай ланцуга і дапушчальным токам правадыра. -
Вызначце меркаваны ток кароткага замыкання.
Праверце даступны ток замыкання ў месцы ўстаноўкі і пераканайцеся, што абраная адключальная здольнасць 6 кА з'яўляецца дастатковай. -
Ацаніце кідкі нагрузкі.
Вызначце, ці ёсць у ланцугу рухавікі, трансфарматары, ёмістнае абсталяванне, імпульсныя крыніцы харчавання або іншыя нагрузкі, якія ствараюць значны пускавы ток. -
Выберыце адпаведную крывую паездкі.
Выберыце B, C або D у залежнасці ад фактычнай нагрузкі і патрабаванняў да абароны, а не проста выбіраючы найбольш распаўсюджаны варыянт. -
Выберыце канфігурацыю слупа.
Праверце, ці патрабуецца для праекта 1P, 1P+N, 2P, 3P, 3P+N або іншая канфігурацыя, якая падтрымліваецца серыяй прадуктаў. -
Праверце стандарты і дакументацыю.
Запытайце адпаведную табліцу дадзеных, інфармацыю аб выпрабаваннях, сертыфікаты, чарцяжы з памерамі і інструкцыі па ўсталёўцы. -
Праверце сумяшчальнасць панэлі.
Праверце памеры DIN-рэйкі, размяшчэнне клем, дыяпазон праваднікоў, аксэсуары і даступнае месца для ўстаноўкі.
- □ Намінальнае напружанне пацверджана
- □ Намінальны ток пацверджаны
- □ Правераная адключальная здольнасць 6 кА
- □ Крывая B/C/D выбіраецца ў залежнасці ад нагрузкі
- □ Канфігурацыя слупа пацверджана
- □ Дзеючы стандарт пацверджаны
- □ Памеры і мацаванне на DIN-рэйцы правераны
- □ Патрабуецца сертыфікацыя і тэставая дакументацыя
- □ Праверка аперацыйнага асяроддзя
- □ Улічваецца каардынацыя з абаронай уверх/уніз па плыні
Распаўсюджаныя памылкі выбару, якіх варта пазбягаць
Нават калі асноўныя характарыстыкі выглядаюць правільнымі, некалькі памылак могуць стварыць праблемы пасля ўстаноўкі.
| Памылка | Патэнцыйная праблема | Лепшая практыка |
|---|---|---|
| Выбіраючы толькі па сіле току | Іншыя важныя параметры могуць не супадаць | Разам ацаніце напружанне, крывую, адключальную здольнасць, полюсы і стандарты |
| Мяркуючы, што кожны выключальнік 6 кА ўзаемазаменны | Розныя прадукты могуць мець розныя памеры і характарыстыкі | Параўнайце поўныя табліцы дадзеных |
| Выкарыстанне няправільнай крывой паездкі | Непрыемнае адключэнне або неадэкватная прыдатнасць прымянення | Ацаніце фактычны кідок нагрузкі |
| Ігнараванне меркаванага току замыкання | Адключальная здольнасць можа быць недастатковай | Праверце ўзровень няспраўнасці ў месцы ўстаноўкі |
| З выглядам на каардынацыю дырыжора | Абарона можа не адпавядаць належным чынам сістэме правадоў | Каардынуйце рэйтынг MCB з ёмістасцю правадніка |
| Купля без дакументаў | Зацвярджэнне і ўстаноўка могуць быць складанымі | Запытайце тэхнічныя дакументы і дакументы аб адпаведнасці перад пакупкай |
Правільная каардынацыя паміж намінальным токам, ёмістасцю правадніка, характарыстыкай адключэння і ўзроўнем няспраўнасці з'яўляецца цэнтральнай для надзейнага выбару MCB.
Навошта працаваць з дасведчаным вытворцам MCB?
Для вялікіх аб'ёмаў закупак, OEM-праектаў, дыстрыбутарскіх партнёрстваў і вытворчасці электрычных панэляў якасць прадукту - гэта толькі адзін фактар. Пакупнікам таксама патрэбны паслядоўныя спецыфікацыі, стабільная вытворчасць, хуткая тэхнічная сувязь і дакументацыя, якая падтрымлівае зацвярджэнне праекта.
Shanghai DaDa Electric Co., Ltd.можа разглядацца ў якасці партнёра па вытворчасці для кліентаў, якія шукаюць рашэнні для мініяцюрных аўтаматычных выключальнікаў і звязаных з імі прадуктаў нізкавольтнай электрычнай абароны. Для пакупнікоў B2B самая карысная ацэнка пастаўшчыкоў павінна быць сканцэнтравана на вымернай тэхнічнай інфармацыі, а не на адных маркетынгавых заявах.
- Выразныя характарыстыкі і тэхнічныя параметры прадукту
- Вызначаныя дыяпазоны намінальнага току і напружання
- Даступныя варыянты адключальнай здольнасці
- Інфармацыя аб крывой адключэння для розных умоў нагрузкі
- Чарцяжы прадукту і інфармацыя аб мантажы
- Прыдатная сертыфікацыя і дакументацыя аб адпаведнасці
- Стабільная вытворчасць і працэдуры кантролю якасці
- Тэхнічная сувязь для канкрэтных патрабаванняў праекта
- Падтрымка OEM/ODM, дзе гэта магчыма
Для імпарцёраў і дыстрыб'ютараў электрычнасці гэтыя фактары могуць быць асабліва важныя, калі прадукты неабходна інтэграваць у розныя сістэмы дыстрыбуцыі або прадаваць на некалькіх рынках.
Часта задаюць пытанні
6 кА адносіцца да намінальнай адключальнай здольнасці пры кароткім замыканні пры адпаведных умовах выпрабаванняў. Ён уяўляе сабой 6000 ампер і не варта блытаць з нармальным намінальным токам MCB.
Не. Прыдатнасць залежыць ад чаканага току кароткага замыкання, напружання сістэмы, намінальнага току, характарыстыкі адключэння, канфігурацыі полюса, умоў устаноўкі і дзеючых правілаў. Даступны ток замыкання трэба праверыць перад выбарам выключальніка.
Дзве лічбы апісваюць розныя параметры. 6kA - гэта намінальная магутнасць адключэння, а 6A - гэта намінальнае значэнне току. Выключальнік патэнцыйна можа мець намінальны ток 6 А і адключальную здольнасць 6 кА.
Яны вызначаюць розныя характарыстыкі імгненнага магнітнага спрацоўвання. Згодна з IEC 60898-1, B звычайна асацыюецца з прыблізна 3–5-кратным намінальным токам, C — прыблізна ў 5–10 разоў, а D — прыблізна ў 10–20 разоў.
Рухавікі могуць мець значны пускавы ток, таму характарыстыкі C або D могуць быць адпаведнымі ў залежнасці ад рухавіка і схемы. Канчатковы выбар павінен улічваць пускавы ток, ток замыкання, супраціў кабеля і каардынацыю з іншымі ахоўнымі прыладамі.
Не аўтаматычна. Калі чаканы ток кароткага замыкання перавышае намінальную адключальную здольнасць выключальніка, прылада 6 кА можа не падысці. Выключальнік павінен быць абраны ў адпаведнасці з узроўнем няспраўнасці і прыдатнымі патрабаваннямі да ўстаноўкі.
Пакупнікі звычайна павінны запытваць падрабязную табліцу дадзеных, тэхнічныя характарыстыкі, габарытныя чарцяжы, інструкцыі па ўсталёўцы, прыдатныя дакументы аб выпрабаваннях або сертыфікацыі і адпаведныя стандарты на прадукцыю. Спецыфічныя для праекта патрабаванні могуць запатрабаваць дадатковай дакументацыі.
Адпаведнасць вытворчых партый, прасочвальнасць, тэхнічная дакументацыя, кантроль якасці, магчымасць пастаўкі і пасляпродажная тэхнічная падтрымка могуць істотна паўплываць на агульны кошт і надзейнасць электрычнага праекта B2B.
Стварыце больш надзейнае рашэнне для абароны ланцугоў
Выбар aАўтаматычны выключальнік пераменнага току 6 кАварта пачынаць з электрычных умоў прымянення, а не толькі з этыкеткі прадукту. Намінальны ток, адключальная здольнасць, крывая адключэння, напружанне, канфігурацыя полюса, асяроддзе ўстаноўкі і тэхнічная дакументацыя - усё гэта спрыяе надзейнаму абароннаму рашэнню.
