Што такое размеркавальная скрынка і чаму яна важная ў сучасных электрычных сістэмах?

A размеркавальная скрынказ'яўляецца адным з найбольш важных кампанентаў любой электраўстаноўкі, няхай гэта будзе жылая, камерцыйная або прамысловая. Ён служыць цэнтральным цэнтрам, які бяспечна і эфектыўна размяркоўвае электраэнергію па некалькіх ланцугах, адначасова абараняючы сістэмы ад перагрузак, кароткіх замыканняў і электрычных збояў. Гэты артыкул дае глыбокае і практычнае разуменне размеркавальных каробак, у тым ліку іх структуры, прынцыпаў працы, тыпаў, крытэрыяў выбару, меркаванняў па ўсталёўцы, стандартаў бяспекі і практыкі тэхнічнага абслугоўвання. Ён таксама вырашае агульныя праблемы карыстальнікаў і рэальныя праблемы, каб дапамагчы інжынерам, падрадчыкам і кіраўнікам аб'ектаў прымаць абгрунтаваныя рашэнні.

Змест

• 1. Уводзіны ў размеркавальныя скрынкі
• 2. Чаму размеркавальныя скрынкі важныя
• 3. Унутраная структура і кампаненты
• 4. Віды размеркавальных каробак
• 5. Як правільна выбраць размеркавальную скрынку
• 6. Лепшыя практыкі ўстаноўкі
• 7. Стандарты бяспекі і сродкі абароны
• 8. Агульныя праблемы і іх ліквідацыю
• 9. Абслугоўванне і падаўжэнне тэрміну службы
• 10. Табліца тэхнічнага параўнання
• 11. Часта задаюць пытанні
• 12. Выснова і галіновая інфармацыя

1. Уводзіны ў размеркавальныя скрынкі

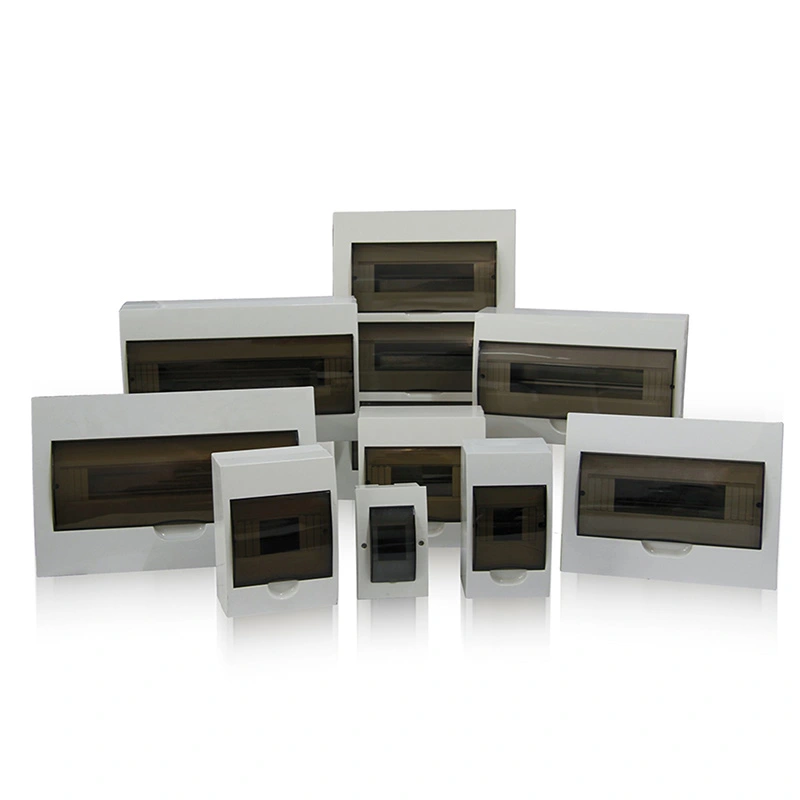

Размеркавальная скрынка (часта яе называюць скрынкай DB, панэллю выключальніка або электрычным шчытом) з'яўляецца фундаментальнай часткай любой сістэмы размеркавання электрычнасці. Ён атрымлівае ўваходнае сілкаванне ад асноўнага сілкавання і пераразмяркоўвае яго ў некалькі выходных ланцугоў. Кожны ланцуг звычайна абаронены аўтаматычным выключальнікам або засцерагальнікам для забеспячэння электрычнай бяспекі.

У сучаснай інфраструктуры электрычныя нагрузкі становяцца больш складанымі з-за павелічэння выкарыстання прыбораў, сістэм аўтаматызацыі і прамысловага абсталявання. Без правільна спраектаванай размеркавальнай скрынкі электрычныя сістэмы сутыкнуліся б з частымі перагрузкамі, неэфектыўнасцю і небяспекай для бяспекі.

2. Чаму размеркавальныя скрынкі важныя

Размеркавальныя скрынкі - гэта не проста пасіўныя карпусы; яны актыўна забяспечваюць электрычную стабільнасць і бяспеку. Іх важнасць можна зразумець з некалькіх пунктаў гледжання:

• Абарона бяспекі:Прадухіляе электрычную перагрузку, кароткае замыканне і пажар.
• Кіраванне харчаваннем:Раўнамерна размяркоўвае электрычнасць па ланцугах.
• Арганізацыя сістэмы:Захоўвае праводку структураванай і кіраванай.
• Няправільная ізаляцыя:Дазваляе адключаць пэўныя схемы, не закранаючы ўсю сістэму.
• Маштабаванасць:Падтрымлівае будучае пашырэнне электрычных нагрузак.

У жылых дамах размеркавальная скрынка забяспечвае бяспечную працу асвятлення, кандыцыянавання паветра і прыбораў. У прамысловых умовах гэта становіцца яшчэ больш крытычным з-за высокамагутнага абсталявання і бесперапыннай працы.

3. Унутраная структура і кампаненты

Звычайная размеркавальная скрынка складаецца з некалькіх ключавых кампанентаў, якія працуюць разам, каб забяспечыць бяспечнае і эфектыўнае размеркаванне энергіі.

• Галоўны аўтаматычны выключальнік:Кантралюе ўсю сістэму і забяспечвае асноўную абарону.
• Адгалінаваныя выключальнікі:Абараніце асобныя ланцугі ад перагрузак.
• шыны:Правядзенне электрычнасці і размеркаванне энергіі ўнутры.
• Нейтральныя і земляныя паласы:Забяспечце належнае зазямленне і бяспеку.
• Укладанне:Ахоўны кажух з металу або вогнеахоўнага пластыка.
• Клемы правадоў:Пункты злучэння ўваходных і выходных кабеляў.

Кожны кампанент адыгрывае жыццёва важную ролю ў забеспячэнні стабільнасці сістэмы пры розных электрычных нагрузках.

4. Віды размеркавальных каробак

Размеркавальныя скрынкі бываюць розных тыпаў у залежнасці ад прымянення, узроўню напружання і асяроддзя ўстаноўкі.

• Галоўны размеркавальны шчыт (MDB):Першасны размеркавальны пункт, які атрымлівае энергію ад камунальнай службы.
• Падразмеркавальны шчыт (SDB):Размяркоўвае магутнасць на меншыя зоны або аддзелы.
• Канчатковы размеркавальны шчыт:Непасрэдна пастаўляе энергію на прылады канчатковых карыстальнікаў.
• Прамысловая размеркавальная скрынка:Прызначаны для цяжкіх машын і асяроддзяў з высокай нагрузкай.
• Жылая размеркавальная скрынка:Выкарыстоўваецца ў дамах і невялікіх будынках.

Кожны тып распрацаваны з рознымі паказчыкамі магутнасці і патрабаваннямі бяспекі ў адпаведнасці з канкрэтнымі электрычнымі патрабаваннямі.

5. Як правільна выбраць размеркавальную скрынку

Выбар правільнай размеркавальнай скрынкі мае вырашальнае значэнне для бяспекі і прадукцыйнасці. Трэба ўлічваць некалькі фактараў:

• Грузападымальнасць:Пераканайцеся, што скрынка можа вытрымаць агульную электрычную нагрузку.
• Колькасць контураў:Выбірайце ў залежнасці ад бягучых і будучых патрэб пашырэння.
• Якасць матэрыялу:Металічныя агароджы для прамысловага выкарыстання, пластыкавыя для жылых памяшканняў.
• Абарона ад пранікнення (Рэйтынг IP):Вызначае ўстойлівасць да пылу і вады.
• Стандарты адпаведнасці:Павінен адпавядаць міжнародным стандартам электрабяспекі.

Няправільны выбар часта прыводзіць да перагрэву, частых адключэнняў і збояў сістэмы.

6. Лепшыя практыкі ўстаноўкі

Правільны мантаж забяспечвае працяглую надзейнасць і захаванасць размеркавальнай скрынкі. Асноўныя практыкі ўключаюць:

• Устанаўлівайце ў сухім, вентыляваным і даступным месцы.
• Забяспечце належнае зазямленне і зазямленне.
• Для кожнай нагрузкі выкарыстоўвайце аўтаматычныя выключальнікі з правільным наміналам.
• Ясна пазначце ўсе ланцугі для лёгкай ідэнтыфікацыі.
• Трымайце праводку ў парадку, каб пазбегнуць перагрэву і блытаніны.

Прафесійная ўстаноўка настойліва рэкамендуецца для прамысловых і камерцыйных сістэм.

7. Стандарты бяспекі і сродкі абароны

Сучасныя размеркавальныя скрынкі ўключаюць мноства функцый бяспекі для абароны як абсталявання, так і карыстальнікаў.

• Абарона ад перагрузкі для прадухілення празмернага патоку току.
• Абарона ад кароткага замыкання пры раптоўных збоях.
• Устройства астатняга току (УЗО) для выяўлення ўцечкі.
• Абарона ад дуговага замыкання ў перадавых сістэмах.

Адпаведнасць стандартам IEC і нацыянальным электратэхнічным нормам забяспечвае бяспечную працу ў розных асяроддзях.

8. Агульныя праблемы і іх ліквідацыю

Нават у добра ўсталяваных размеркавальных скрынках з часам могуць узнікнуць праблемы. Агульныя праблемы ўключаюць:

• Частыя адключэнні:Звычайна выклікана перагрузкай або няспраўнымі прыборамі.
• Перагрэў:Часта з-за аслабленых злучэнняў або нізкага памеру праводкі.
• карозія:Адбываецца ў вільготным асяроддзі без належнай абароны корпуса.
• Няспраўнасць выключальніка:Састарэлыя кампаненты могуць не рэагаваць належным чынам.

Планавая праверка дапамагае своечасова выявіць гэтыя праблемы і прадухіліць прастоі сістэмы.

9. Абслугоўванне і падаўжэнне тэрміну службы

Правільнае абслугоўванне значна павялічвае тэрмін службы размеркавальнай скрынкі і павышае бяспеку.

• Рэгулярна правярайце правадныя злучэння на прадмет аслаблення.
• Ачысціце ўнутраныя кампаненты, каб прадухіліць назапашванне пылу.
• Перыядычна правярайце выключальнікі.
• Неадкладна заменіце пашкоджаныя або састарэлыя кампаненты.
• Сачыце за размеркаваннем нагрузкі, каб пазбегнуць дысбалансу.

Дагледжаная сістэма можа эфектыўна працаваць больш за дзесяць гадоў у залежнасці ад умоў выкарыстання.

10. Табліца тэхнічнага параўнання

11. Часта задаюць пытанні

Q1: Якая асноўная функцыя размеркавальнай скрынкі?
Ён бяспечна размяркоўвае электраэнергію па некалькіх ланцугах, адначасова абараняючы сістэмы ад перагрузак і збояў.

Q2: Колькі доўжыцца размеркавальная скрынка?
Пры належным абслугоўванні ён можа праслужыць 10–20 гадоў у залежнасці ад умоў навакольнага асяроддзя і выкарыстання.

Q3: Ці можна мадэрнізаваць размеркавальную скрынку?
Так, дадатковыя схемы і мадэрнізаваныя выключальнікі могуць быць устаноўлены, калі корпус падтрымлівае пашырэнне.

Пытанне 4: Што выклікае частае адключэнне размеркавальнай скрынкі?
Частымі прычынамі з'яўляюцца перагружаныя ланцугі, няспраўныя прыборы або праблемы з праводкай.

Q5: ці патрэбна прафесійная ўстаноўка?
З меркаванняў бяспекі і захавання настойліва рэкамендуецца прафесійная ўстаноўка, асабліва для прамысловых сістэм.

12. Выснова і галіновая інфармацыя

Размеркавальная скрынка - гэта больш, чым проста электрычны корпус - гэта ядро ​​любой бяспечнай і эфектыўнай сістэмы размеркавання электраэнергіі. Паколькі попыт на электраэнергію працягвае расці ў жылым, камерцыйным і прамысловым сектарах, важнасць надзейных размеркавальных сістэм становіцца яшчэ больш важнай.

Правільны выбар, мантаж і тэхнічнае абслугоўванне могуць істотна знізіць эксплуатацыйныя рызыкі пры адначасовым павышэнні энергаэфектыўнасці. Інвестыцыі ў высакаякасныя размеркавальныя скрынкі забяспечваюць доўгатэрміновую бяспеку і стабільнасць любой электрычнай інфраструктуры.

У сучаснай інжынернай практыцы ўвага да дэталяў у размеркавальных сістэмах наўпрост ператвараецца ў эксплуатацыйную надзейнасць і бяспеку.
