Сігналізацыя MCB і дапаможны кантакт

CDADA з'яўляецца вытворцам і пастаўшчыком з больш чым 40-гадовым вопытам, мы бачылі занадта шмат праектаў, дзе аператары панэляў прапускалі спрацаваўшы выключальнік - пакуль не стала занадта позна. Вось чаму мы распрацавалі сігналізацыю і дапаможны кантакт CDADA MCB (DAB7-FL): разумнае, эканомнае рашэнне, якое дае два важныя сігналы ў адным модулі — становішча выключальніка (ВКЛ./ВЫКЛ.) і прычыну спрацоўвання (перагрузка/кароткае замыканне).

Наша парада: калі ваша сістэма кіравання павінна адрозніваць ручное адключэнне ад спрацоўвання пры няспраўнасці, гэта аксэсуар, які вы павінны паказаць. Стандартныя дапаможныя кантакты самі па сабе не могуць адрозніць, але нашы могуць.

Двухфункцыянальны дызайн: адзін модуль, два сігналы

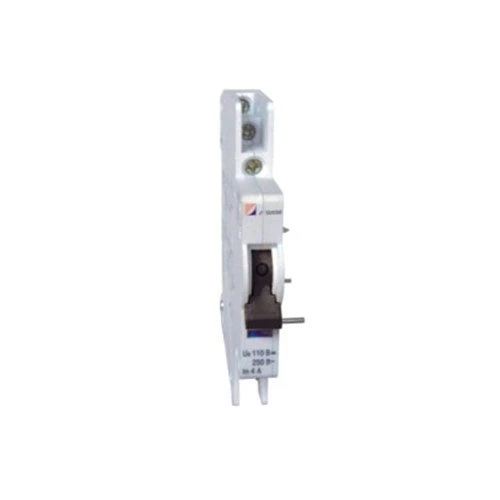

CDADA MCB Alarm & Auxiliary Contact мае два незалежныя кантакты перадачы з разумным механічным селектарам:

★ Жоўты індыкатар на «A»: абодва кантакты дзейнічаюць як дапаможныя кантакты → сігналізуе пра стан уключэння/выключэння MCB

★ Жоўты індыкатар на «AL»:

★ Левы кантакт = Дапаможны (статус ON/OFF)

★ Правы кантакт = сігналізацыя (актывуецца толькі пры спрацоўванні MCB з-за няспраўнасці)

★ Гэта азначае, што вы можаце падключыць:

★ Зялёнае святло, каб паказаць «уключэнне»

★ Чырвонае святло або ўваход PLC для запуску «сігналізацыі няспраўнасці»

★ Усё з аднаго дадатковага модуля на вашым DAB7-63 MCB.

Тэхнічныя характарыстыкі

Важна: гэты аксэсуар нельга выкарыстоўваць асобна — ён павінен быць усталяваны непасрэдна на DAB7-63 MCB.

Кіраўніцтва па ўстаноўцы (ад нашых інжынераў)

★ Выканайце наступныя дзеянні для бяспечнай і надзейнай працы:

★ ВЫКЛЮЧЫЦЕ ланцуг перад устаноўкай.

★ Перасуньце модуль DAB7-FL на левы бок DAB7-63 MCB да пстрычкі.

★ Замацуеце двухбаковым скотчам, які ўваходзіць у камплект (для ўстойлівасці да вібрацыі).

★ Падключыце драты да 4 клем (2 на групу кантактаў):

★ Выкарыстоўвайце левую пару для дапаможнага (статус)

★ Выкарыстоўвайце правую пару для сігналізацыі (выяўленне паездкі)

★ Усталюйце жоўты селектар на «AL», калі вам патрэбна функцыя сігналізацыі аб няспраўнасці.

★ Тэст: адключыце аўтаматычны выключальнік уручную — толькі сігнальны кантакт павінен змяніць стан падчас адключэння ад няспраўнасці.

★ Прафесійная парада: выразна пазначайце драты! Многія спецыялісты блытаюць дапаможныя і сігналы трывогі падчас уводу ў эксплуатацыю.

Калі вы павінны выкарыстоўваць гэта замест стандартнага дапаможнага кантакту?

Тыповыя вобласці прымянення:

★ Маніторынг PDU цэнтра апрацоўкі дадзеных

★ Сонечныя скрынкі камбайна

★ Прамысловыя панэлі кіравання

★ Сістэмы кіравання будынкам (BMS)

★ Схемы бяспекі ліфта або вентыляцыі і кандыцыянавання

Часта задаюць пытанні

Q1: Ці магу я выкарыстоўваць гэта на аўтаматычных выключальніках, якія не ўваходзяць у CDADA?

A1: Не. Механічна і памерна DAB7-FL распрацаваны толькі для выключальнікаў CDADA DAB7-63. Ён не падыдзе да аўтаматычных выключальнікаў Schneider, ABB або Siemens.

Q2: Як на самай справе працуе сігналізацыя?

A2: Унутры MCB механізм фіксатара адключэння рухаецца па-рознаму падчас адключэння пры цеплавой/магнітнай няспраўнасці ў параўнанні з ручным адключэннем. DAB7-FL выяўляе гэтую механічную розніцу і актывуе кантакт сігналізацыі толькі падчас сапраўдных няспраўнасцяў.

Пытанне 3: ці патрэбны мне абодва кантакты праваднымі?

A3: Не абавязкова. Вы можаце выкарыстоўваць толькі дапаможны сігнал, толькі сігналізацыю або абодва — у залежнасці ад вашай логікі кіравання. Модуль дае вам гнуткасць.

Пытанне 4: Ці падыходзіць ён для прымянення сонечных батарэй пастаяннага току?

A4: Так! З рэйтынгам DC-12 110 В/0,5 А ён ідэальна падыходзіць для маніторынгу сонечных батарэй, дзе вам неабходна дыстанцыйна выяўляць няспраўнасці фотаэлектрычнай батарэі.

Q5: Чаму выбіраюць CDADA замест агульных брэндаў?

A5: Таму што мы прапануем:

● Сапраўдная дыскрымінацыя памылак (а не толькі вызначэнне пазіцыі)

● Поўная інтэграцыя з аўтаматычнымі выключальнікамі DAB7—без адаптарных пласцін

● Механічнае злучэнне, праверанае на заводзе - няма люфта або прапушчаных сігналаў

● Выразны візуальны індыкатар (жоўты сцяг) для палявой праверкі

● Глабальныя сертыфікаты (CE, CB, RoHS) для беспраблемных праектаў

Заключная нататка ад CDADA R&D

У сучасных электрычных сістэмах "уключэння/выключэння" недастаткова - вам патрэбен інтэлект. Наш сігнал трывогі і дапаможны кантакт MCB ператварае просты выключальнік у дыягнастычны вузел, дапамагаючы ствараць больш разумныя і бяспечныя панэлі. І таму, што гэта зроблена той жа камандай, якая распрацоўвае MCB, вы атрымаеце ідэальную сінэргію - без здагадак». — Каманда распрацоўкі прадуктаў CDADA

Гатовы зрабіць заказ? Мы прапануем:

● Масавыя зніжкі для будаўнікоў панэляў

● Папярэдне сабраныя блокі MCB + DAB7-FL (эканомія працы)

● Бясплатныя схемы падлучэння і прыклады логікі ПЛК
