2P перамыкач

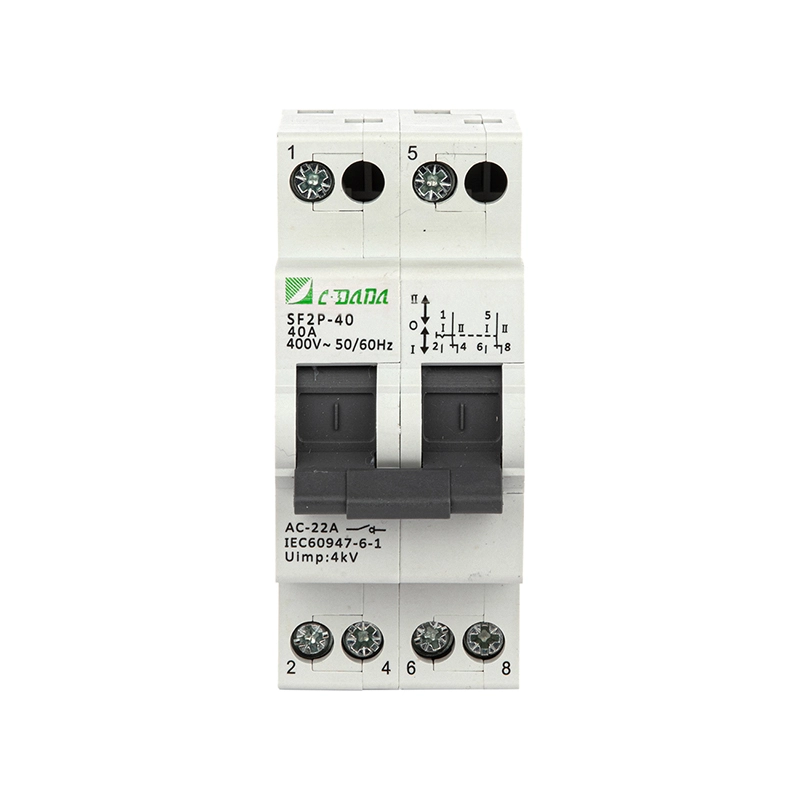

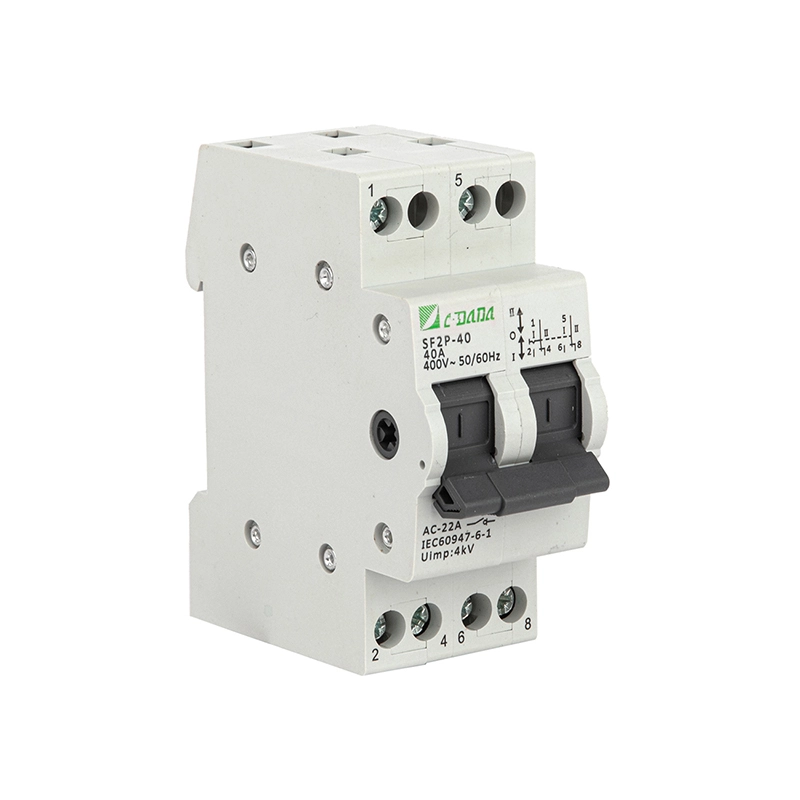

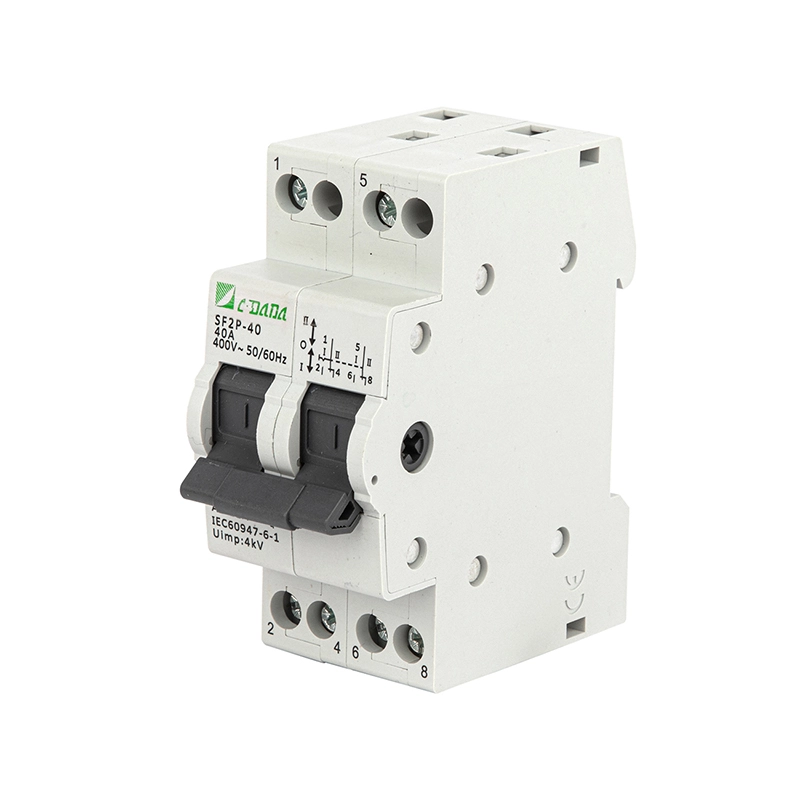

Забяспечце бяспечнае і надзейнае пераключэнне крыніц сілкавання з дапамогай пераключальніка CDADA SF Series 2P, які падыходзіць для пераўтварэння крытычных ланцугоў у жылых памяшканнях, камерцыйных памяшканнях і лёгкай прамысловасці. Гэты мікрапераключальнік, усталяваны на DIN-рэйцы, падтрымлівае падвойныя крыніцы сілкавання або нагрузкі з выразным 3-пазіцыйным функцыянаваннем: I -OFF-II, забяспечваючы плыўныя пераходы паміж сеткай/сеткай і рэзервовым/генератарам, кіраванне рухавіком наперад/назад або ланцугі кантролю фазы/напружання.

Пераключальнік CDADA 2P, разлічаны на пераменны ток 50/60 Гц, 230–400 В і ток ад 16 А да 125 А, адпавядае стандартам IEC 60947-3 і EN 60947-3. Маючы індыкатары становішча ВКЛ/ВЫКЛ, кантакты з высокай праводнасцю і механізм хуткага ўключэння/размыкання з дапамогай спружыны, ён забяспечвае стабільную працу нават пры частай працы ўручную. Распрацаваны для модульнай ўстаноўкі разам з аўтаматычнымі выключальнікамі і кантактарамі, ён ідэальна падыходзіць для размеркавальных шчытоў у будынках, помпавых памяшканнях, тэлекамунікацыйных шафах і сістэмах аварыйнага асвятлення.

Асноўныя характарыстыкі

Серыя: SF Series 2P ручной перамыкач

Гандлёвая марка: CDADA | Вытворца: Shanghai DADA Electric CO., LTD

Полюсы: 2P (двайны полюс) — даступны ў варыянтах ад 1P да 4P

Намінальны ток: 16A - 125A (зніжэнне да 80% вышэй за 40°C навакольнага асяроддзя)

Намінальнае напружанне: 230/400 В пераменнага току, 50/60 Гц

Напружанне ізаляцыі (Ui): 500В

Катэгорыя выкарыстання: AC-22A (змешаныя рэзістыўныя і індуктыўныя нагрузкі)

Кароткачасовы вытрымліваючы ток (Icw): 12×Ie на працягу 1 с

Прадукцыйнасць: 20 × Ie, t = 0,1 с

Механічны тэрмін службы: 8500 аперацый

Электрычны тэрмін службы: 1500 аперацый (пад нагрузкай)

Ступень забруджвання: II

Мантаж: стандартная DIN-рэйка TH35

Кіраванне: ручная 3-пазіцыйная ручка (I – O – II)

Індыкатары: Бачнае становішча ВКЛ/ВЫКЛ праз выраўноўванне ручкі

Клемы: злучэнне кабеля або шыны

Момант зацяжкі:

1,2 Н·м (16–40 A)

3,5 Н·м (63–125 A)

Заўвага па тэхніцы бяспекі: няма дуготушащей камеры → неабходна выкарыстоўваць з верхнімі засцерагальнікамі/MCB для абароны ад кароткага замыкання

Тэхнічны пашпарт

Чаму выбіраюць перамыкач CDADA 2P?

★ Бяспечная 3-пазіцыйная ізаляцыя

Сапраўднае становішча ВЫКЛ (O) адключае абедзве крыніцы, што вельмі важна для тэхнічнага абслугоўвання і бяспекі супраць зваротнай падачы.

★ Модульная канструкцыя на DIN-рэйку

Усталёўваецца за лічаныя секунды разам з аўтаматычнымі выключальнікамі — эканоміць месца і спрашчае размяшчэнне панэляў у разумных будынках або карпусах OEM.

★ Кантакты высокай надзейнасці

Аптымізаваная дынамічна-статычная геаметрыя кантакту забяспечвае нізкі супраціў і доўгатэрміновую стабільнасць.

★ Сусветная адпаведнасць

Сертыфікавана па IEC 60947-3, прынятым у Еўропе, Азіі, Афрыцы і Лацінскай Амерыцы.

★ Бяспечная эксплуатацыя

Спружынны механізм прадухіляе частковае зачапленне; пашыраная ручка дадатковая для мадэляў 63A+.

★ Універсальныя прыкладання

Ад пераключэння генератара да змены напрамку рухавіка - адзін перамыкач, некалькі функцый.

Тыповыя прымянення

Сістэмы рэзервовага сілкавання: пераключэнне паміж утылітай і генератарам

Кіраванне рухавіком: кручэнне наперад/назад невялікіх помпаў або вентылятараў

Схемы вымярэння: выбар напружання/фазы ў панэлі ўліку

Аўтаматызацыя будынкаў: падвойнае пераключэнне блокаў вентыляцыі і кандыцыяніравання, перадача аварыйнага асвятлення

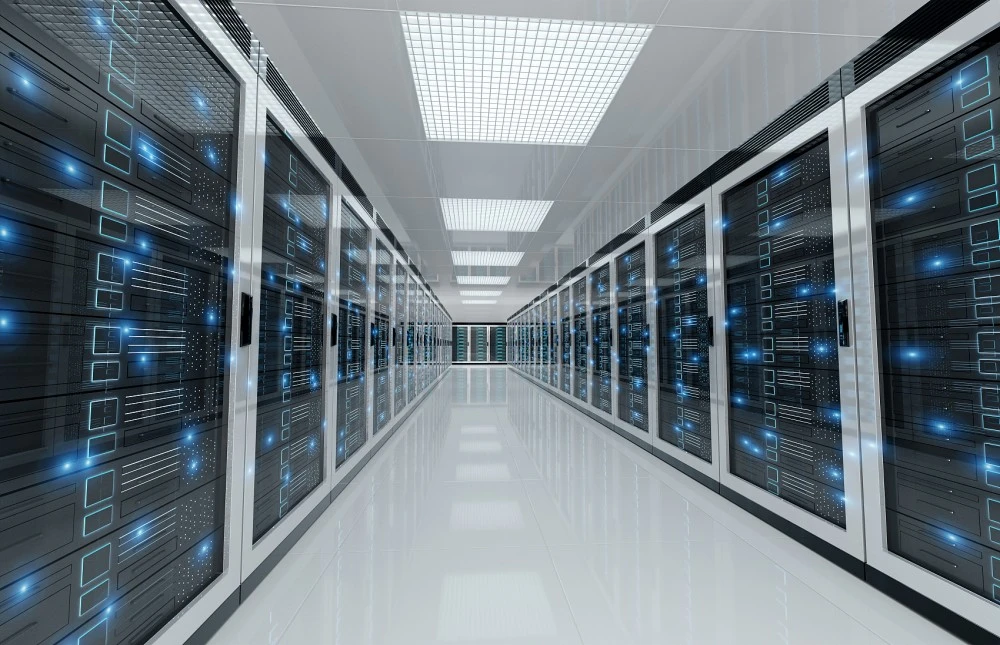

Тэлекамунікацыі і цэнтры апрацоўкі дадзеных: выбар крыніцы рэзервовага блока харчавання

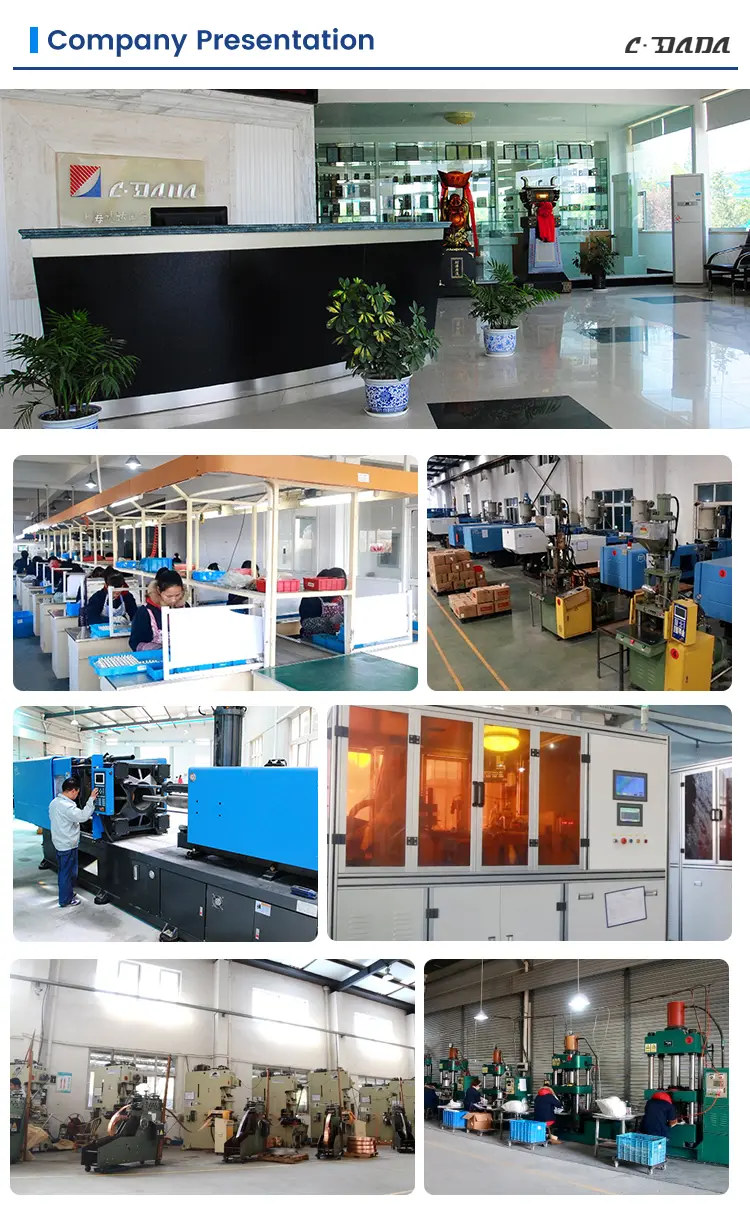

Пра CDADA

★ Нашы ключавыя перавагі:

1) Поўныя міжнародныя сертыфікаты,

2) Моцная магчымасць OEM/ODM,

3) Высокае суадносіны кошт-прадукцыйнасць,

4) Надзейныя буйнамаштабныя вытворчыя магутнасці,

5) Вялікі вопыт экспарту.

★ Наша прадукцыя паспяхова экспартуецца ў Паўднёва-Усходнюю Азію, Блізкі Усход, Паўднёвую Амерыку, Афрыку, Еўропу і краіны СНД, удзяляючы вялікую ўвагу рынкам «Адзін пояс, адзін шлях».

★ Мы пастаянна інвестуем у даследаванні і распрацоўкі, сочым за сусветнымі стандартамі і рынкавымі тэндэнцыямі і супрацоўнічаем з галіновымі экспертамі для абнаўлення нашага партфеля прадуктаў.

Часта задаюць пытанні

Q1: Ці магу я пераключыцца пад нагрузкай?

A1: Не рэкамендуецца. Пераключальнік 2P серыі SF не мае дугагасільнай камеры. Заўсёды абясточвайце ланцуг перад пераключэннем або выкарыстоўвайце толькі для пераключэння без нагрузкі (напрыклад, функцыя ізалятара). Для пераключэння пастаяннай нагрузкі разгледзьце матарызаваныя АВР або раз'яднальнікі з заплаўкамі.

Q2: Чаму ёсць "O" (OFF) становішча?

A2: Цэнтральнае становішча "ВЫКЛ" гарантуе поўную ізаляцыю ад абедзвюх крыніц сілкавання - важна для бяспекі тэхнічнага абслугоўвання і прадухілення зваротнай падачы ў генератары або інвертары.

Q3: Ці патрэбны мне засцерагальнікі з гэтым выключальнікам?

A3: Так. Паколькі ён не можа перарываць токі замыкання, заўсёды спалучайце яго з засцерагальнікамі або аўтаматычнымі выключальнікамі, разлічанымі на меркаваны ток кароткага замыкання вашай сістэмы.

Q4: Ці можа ён кантраляваць кірунак рухавіка?

A4: Так - для невялікіх рухавікоў 2P перамыкач можа змяняць паслядоўнасць фаз пры правільным падключэнні. Пераканайцеся, што рухавік спынены і абясточаны перад зменай напрамку.

Q5: Чаму выбіраюць CDADA перад іншымі брэндамі?

A5: CDADA прапануе:

● Праўдзівая 3-пазіцыйная механічная блакіроўка (без плаваючых станаў)

● Сумяшчальнасць DIN-рэйкі з сусветнымі стандартамі панэляў

● Выразная візуальная індыкацыя становішча пераключальніка

● Трывалы спружынны механізм для надзейнага кантактнага ціску

● Канкурэнтаздольныя цэны з поўнай сертыфікацыяй IEC і тэхнічнай падтрымкай
