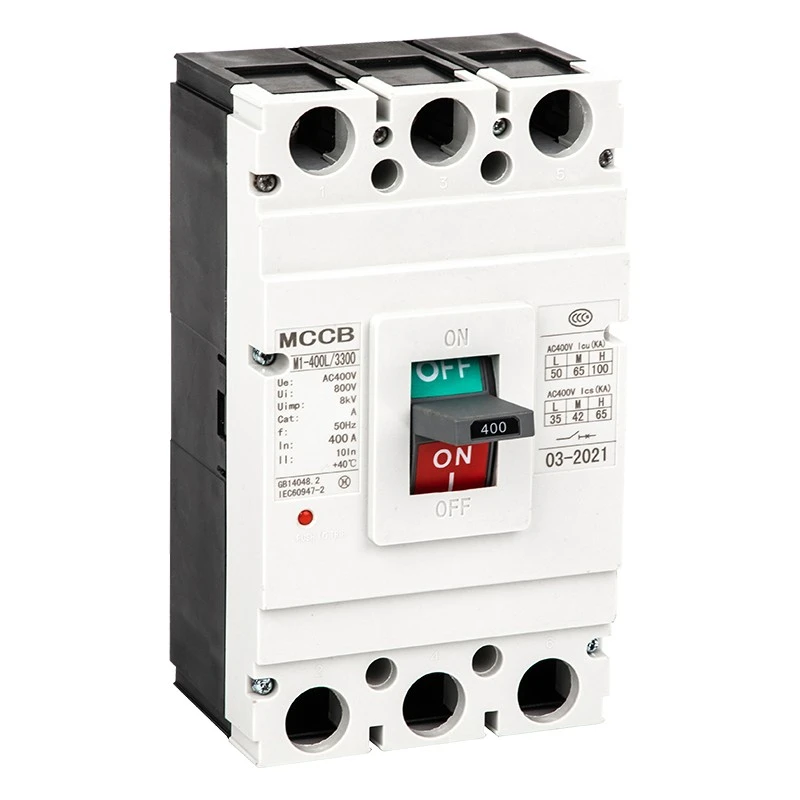

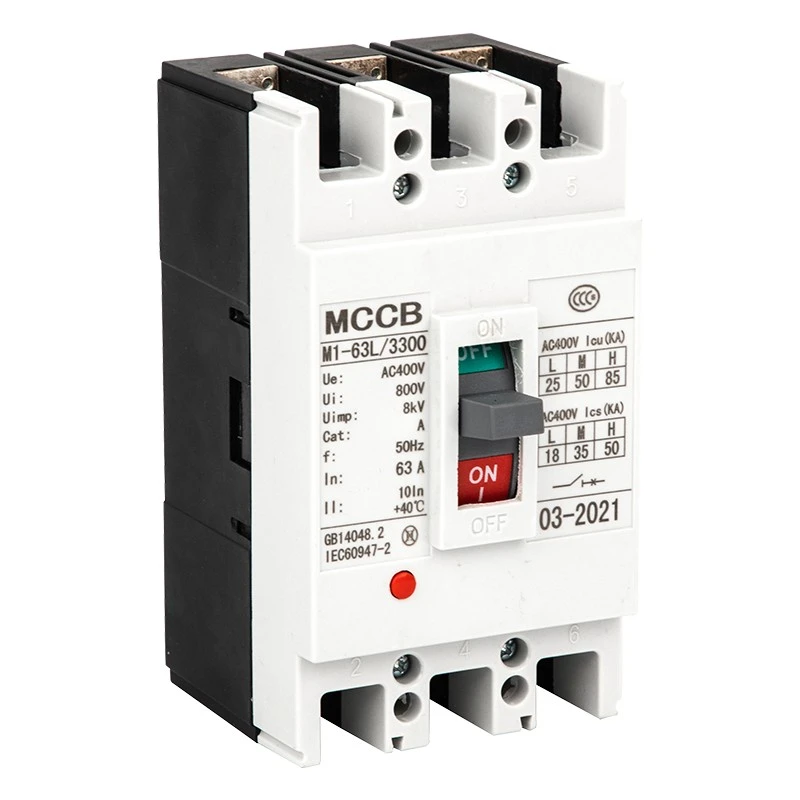

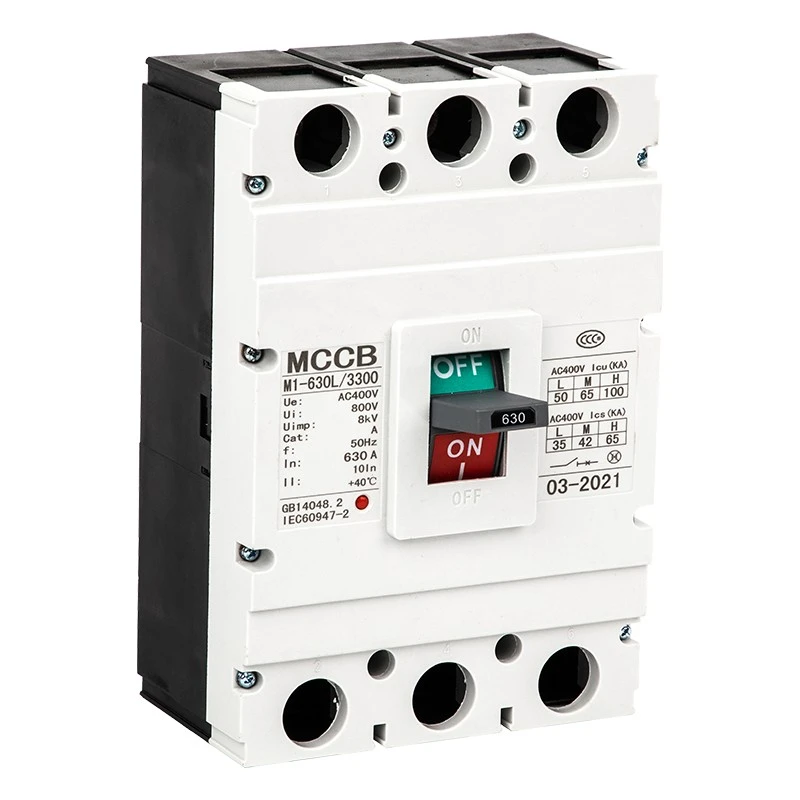

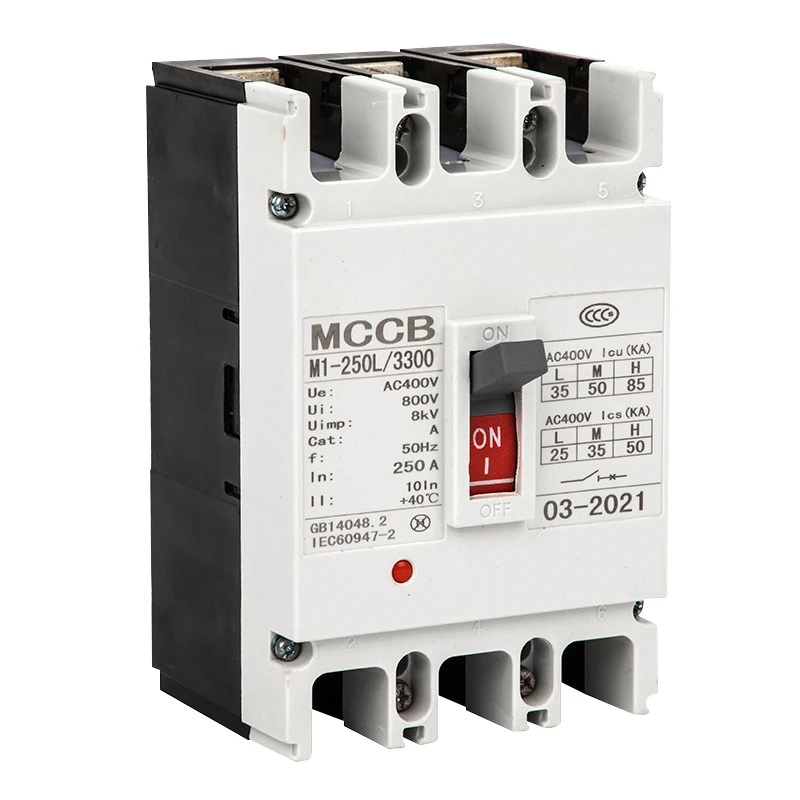

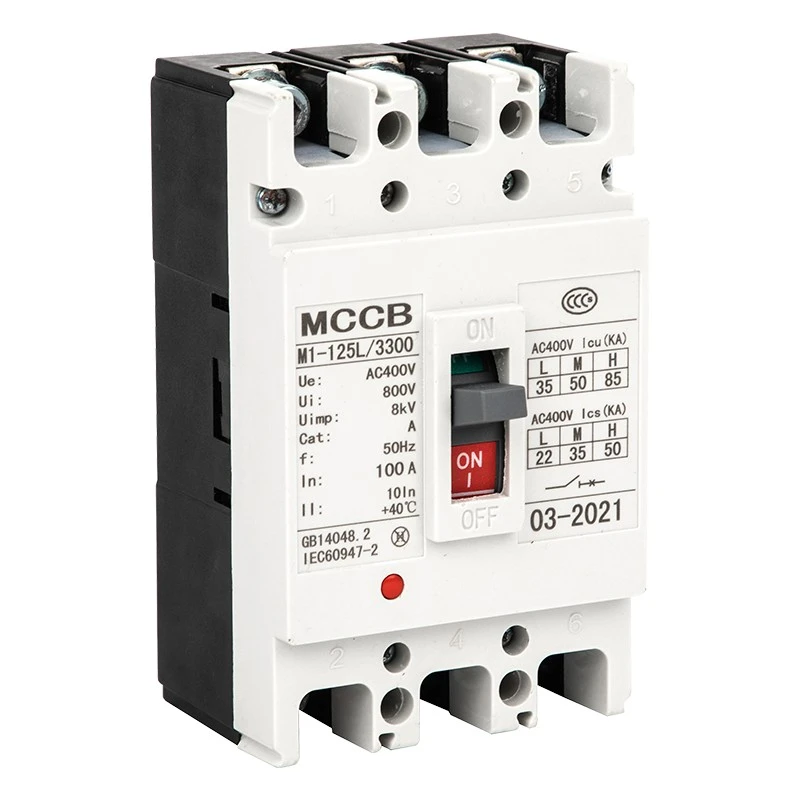

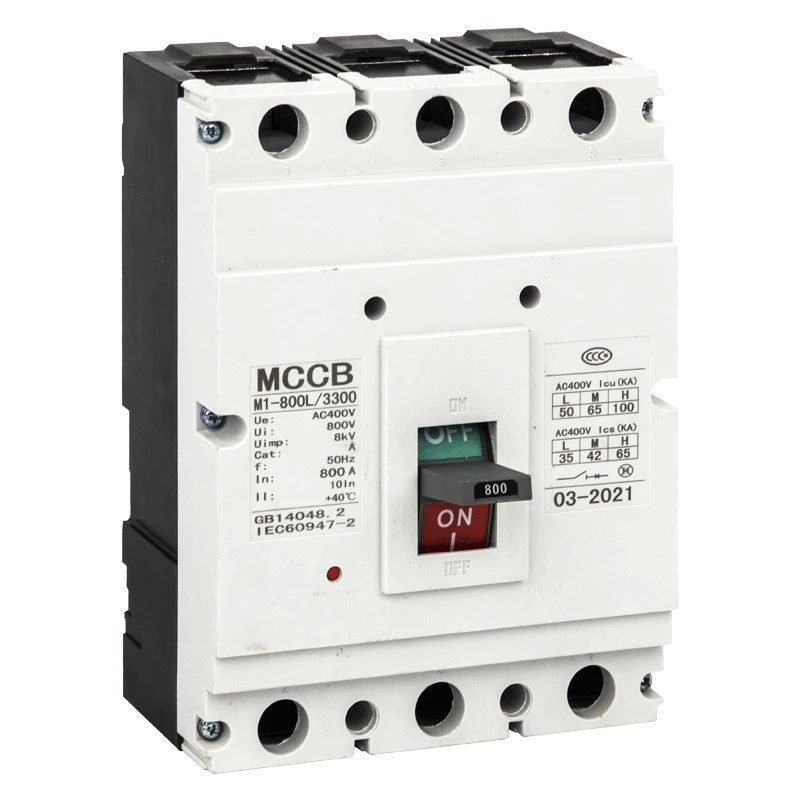

Аўтаматычны выключальнік CM1 у літым корпусе

Гэты аўтаматычны выключальнік серыі DAM2 (CM1) у літым корпусе CM1 з'яўляецца высокаэфектыўным прыладай абароны ад нізкага напружання, вырабленым Shanghai DADA Electric Co., Ltd., надзейным вытворцам і пастаўшчыком у Кітаі. З намінальным напругай ізаляцыі да 800 В, намінальным працоўным напружаннем 400 В/690 В і намінальным токам ад 63 А да 1600 А, ён шырока выкарыстоўваецца для размеркавання электраэнергіі, абароны ланцугоў, кіравання рухавіком і рэдкіх пераключэнняў.

Гэтая серыя падтрымлівае вертыкальную і гарызантальную ўстаноўку, адпавядае стандарту IEC60947-2 і забяспечвае поўную абарону ад перагрузкі, кароткага замыкання і паніжанага напружання для энергетычнага абсталявання.

Асаблівасці прадукту

★ Намінальнае напружанне ізаляцыі: 800В; Працоўнае напружанне: 400В/690В

★ Дыяпазон току: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Разрыўная здольнасць: L стандартная, M сярэдняя, ​​H высокая разрыўная здольнасць

★ Тэрмамагнітны і электрамагнітны рэжымы падвойнага выпуску

★ Вертыкальная / гарызантальная ўстаноўка, падыходзіць для ізаляцыі

★ Шырокі дыяпазон тэмператур навакольнага асяроддзя: -5℃~+40℃

★ Вышыня ≤2000 м, ступень забруджвання 3

Прыкладанні

Аўтаматычны выключальнік CDADA CM1 у літым корпусе шырока ўжываецца ў прамысловых і грамадзянскіх сістэмах размеркавання электраэнергіі, уключаючы заводы, будынкі, цэнтры апрацоўкі дадзеных, электрастанцыі, інфраструктуру, механічнае абсталяванне і размеркавальныя шафы. Ён таксама выкарыстоўваецца для абароны рухавіка, пераўтварэння ланцугоў і бяспечнага электразабеспячэння ў будаўнічай, металургічнай, нафтахімічнай і іншых галінах прамысловасці.

Тэхнічныя параметры

★ Стандарты: IEC60947-2, GB14048.2

★ Частата: AC 50Hz/60Hz

★ Полюс: 1P, 2P, 3P, 4P

★ Вызваленне: цеплавое магнітнае (двайное), электрамагнітнае (імгненнае)

★ Імгненная налада: Тып размеркавання 10In±20%; Тып рухавіка 12In±20%

★ Устаноўка: пярэдняя праводка, задняя праводка, устаўны тып

★ Аперацыя: ручной, электрычны механізм прывада

Схема і мантажныя памеры

Наш аўтаматычны выключальнік CM1 забяспечвае поўныя даныя аб памерах для мадэляў 63A–1600A, у тым ліку пярэднюю і заднюю праводку і тып разеткі. Розныя памеры рамы (63/100/225/400/630/800/1250/1600) адпавядаюць памерам H, H1, H2 для стандартнай устаноўкі шафы. Вышыня ручнога і электрычнага прывада таксама стандартызавана для зручнасці зборкі.

Аксэсуары і функцыі

Унутраныя аксэсуары

★ Расцепльнік: 70%–110% намінальнага напружання для надзейнага адключэння

★ Расцепитель паніжанага напружання: падзенне напружання 35%–70% для аўтаматычнай абароны

★ Дапаможны кантакт і сігнал трывогі: сігнал зваротнай сувязі і сігналізацыя аб няспраўнасці

★ Спецыяльны выпуск перадаплачанага лічыльніка: затрымка адключэння 0,5–2 с

Знешнія аксэсуары

★ Механізм ручнога кіравання

★ Электрычны (маторны) механізм прывада

★ Фазараздзяляльнікі, мантажныя шрубы, наборы шын

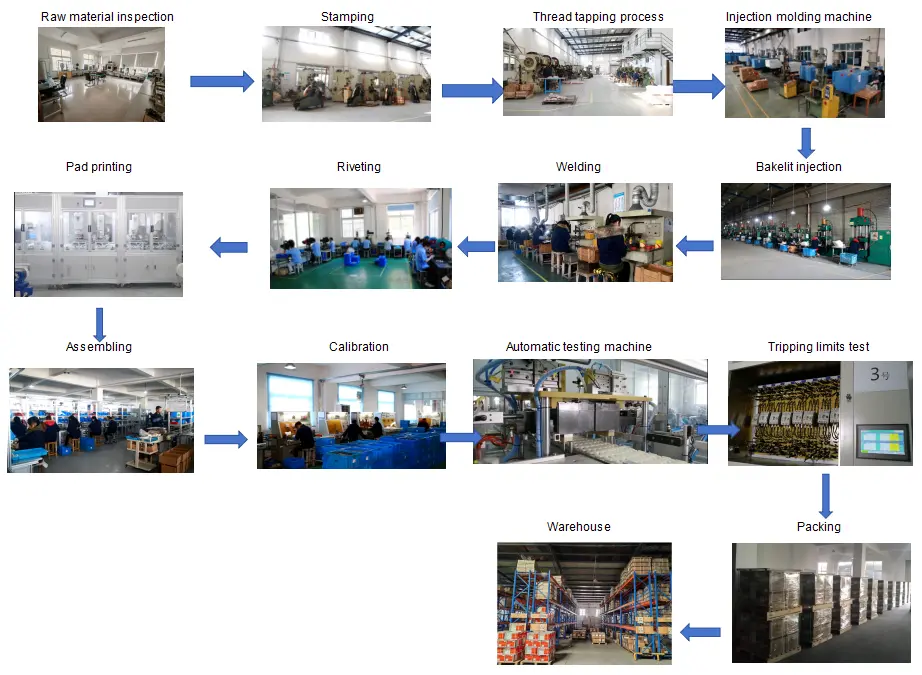

Паток кантролю якасці

Праверка сыравіны → Вытворчая апрацоўка → Зборачная лінія → Выпрабаванне характэрных характарыстык → Тэст павышэння тэмпературы → Тэст на кароткае замыканне → Тэст на старэнне → Праверка знешняга выгляду і памераў → Упакоўка → Канчатковы агляд перад адпраўкай

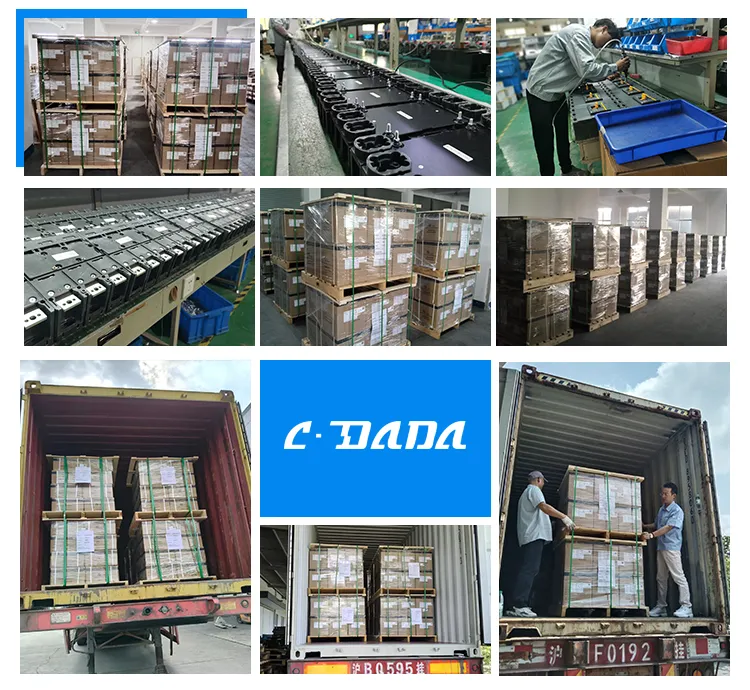

Упакоўка і дастаўка

★ Стандартная экспартная скрынка + драўляны паддон для бяспечнай транспарціроўкі

★ Этыкетка: мадэль, ток, полюс, колькасць, сертыфікат

★ Падыходзіць для марской, паветранай і наземнай лагістыкі

Сертыфікаты

IEC60947-2, GB14048.2, CE, CB, ROHS і іншыя міжнародныя дазволы.

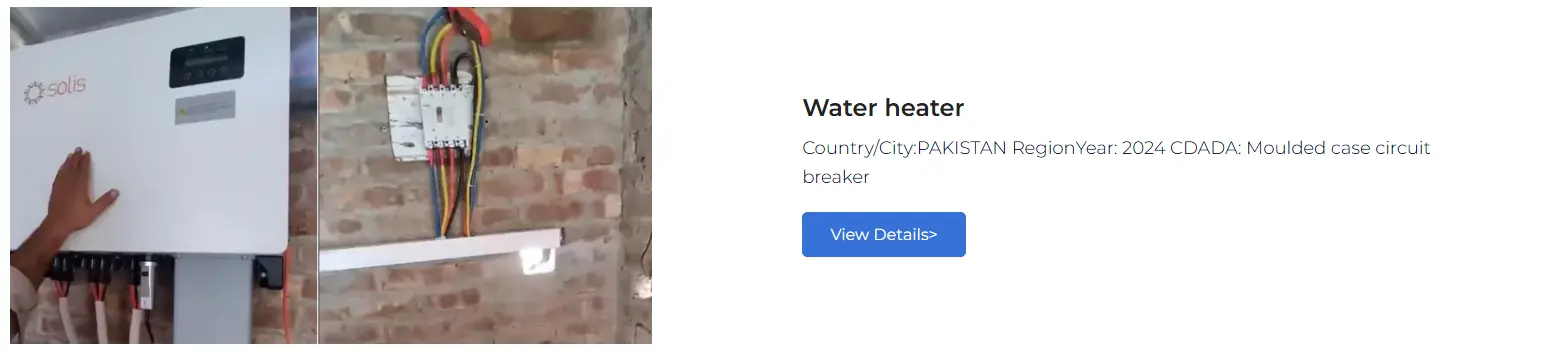

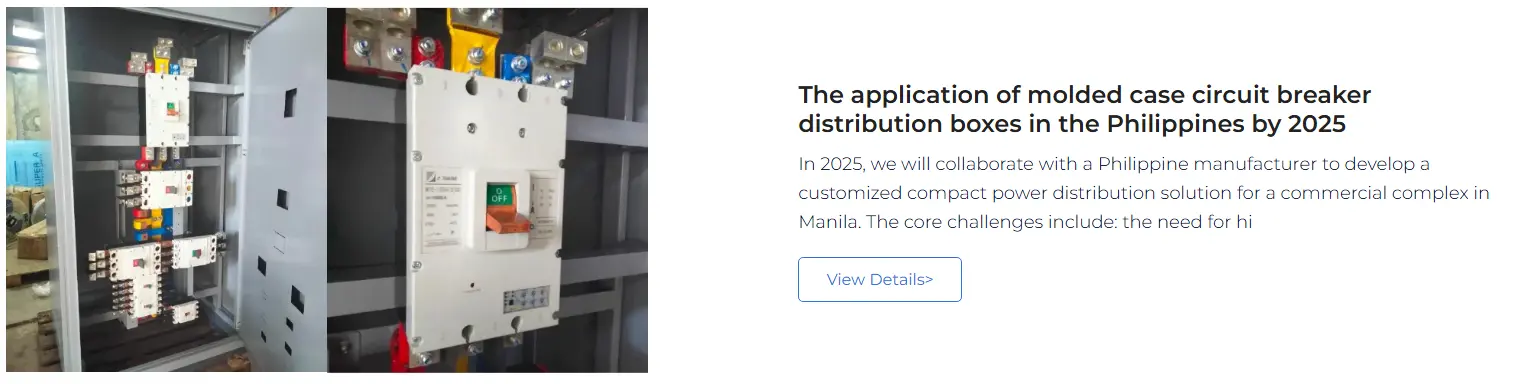

Выпадкі супрацоўніцтва з кліентамі

MCCB серыі CDADA DAM2 пастаўляецца кліентам па ўсім свеце, у тым ліку інтэгратарам сістэм размеркавання электраэнергіі, вытворцам прамысловага абсталявання, заводам размеркавальных прылад, будаўнічым падрадчыкам і брэндам OEM у Еўропе, Паўднёва-Усходняй Азіі, Блізкім Усходзе, Афрыцы і Паўднёвай Амерыцы. Мы забяспечваем стабільныя масавыя пастаўкі і індывідуальныя рашэнні для доўгатэрміновых партнёраў.
