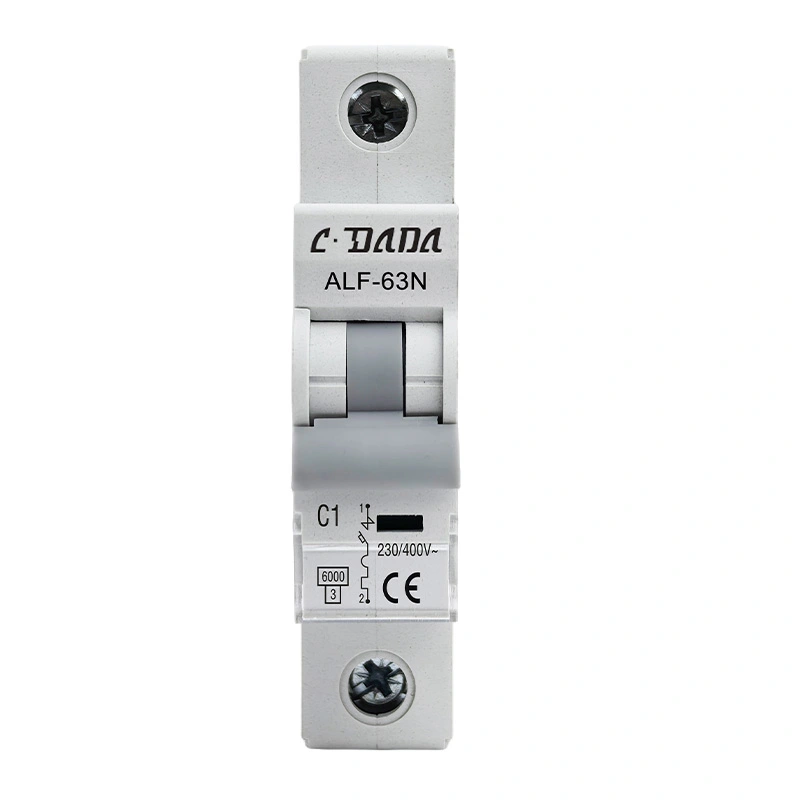

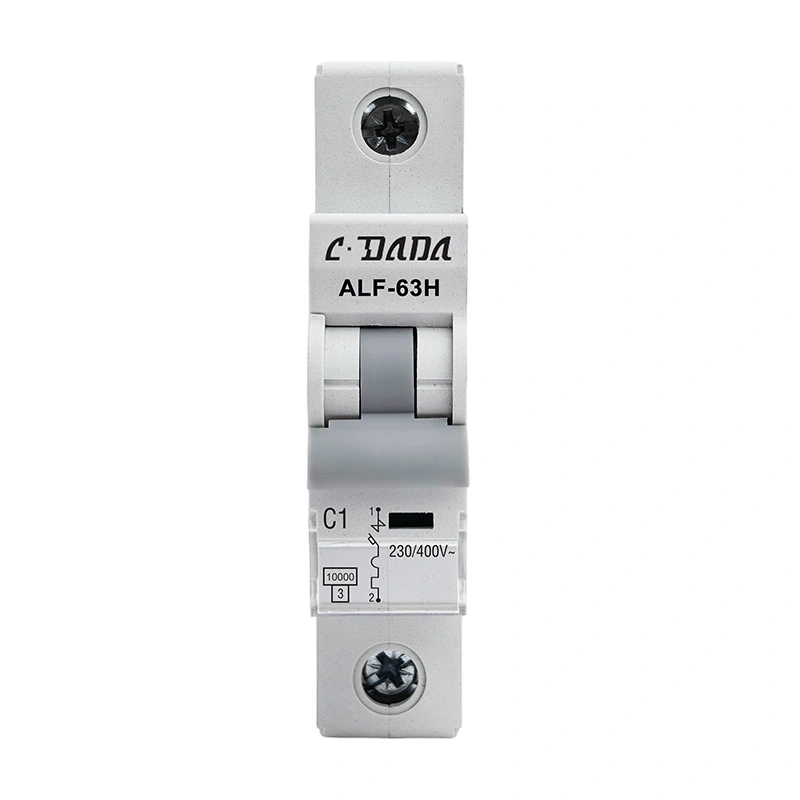

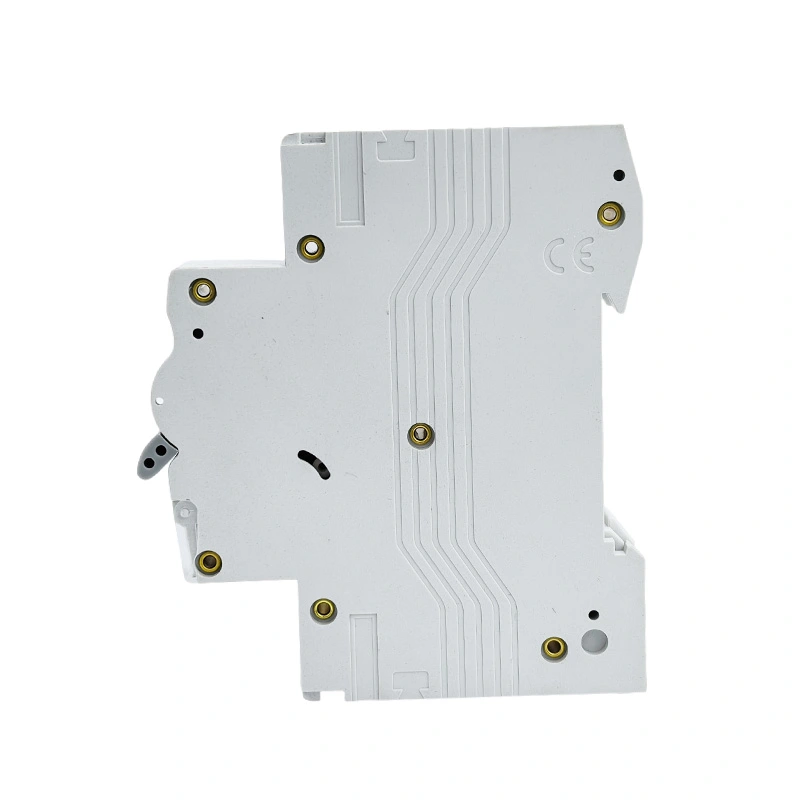

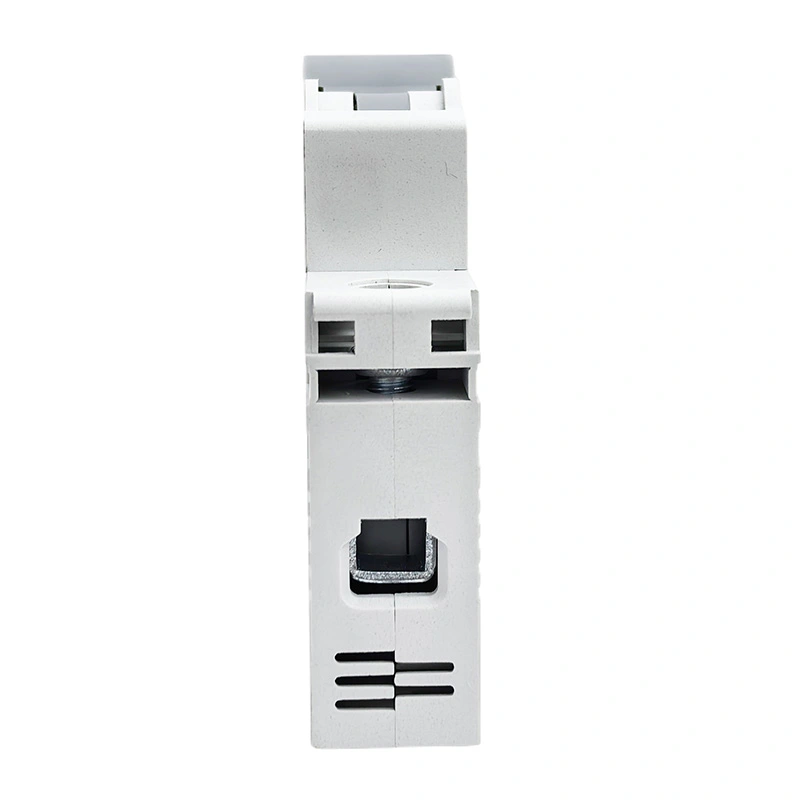

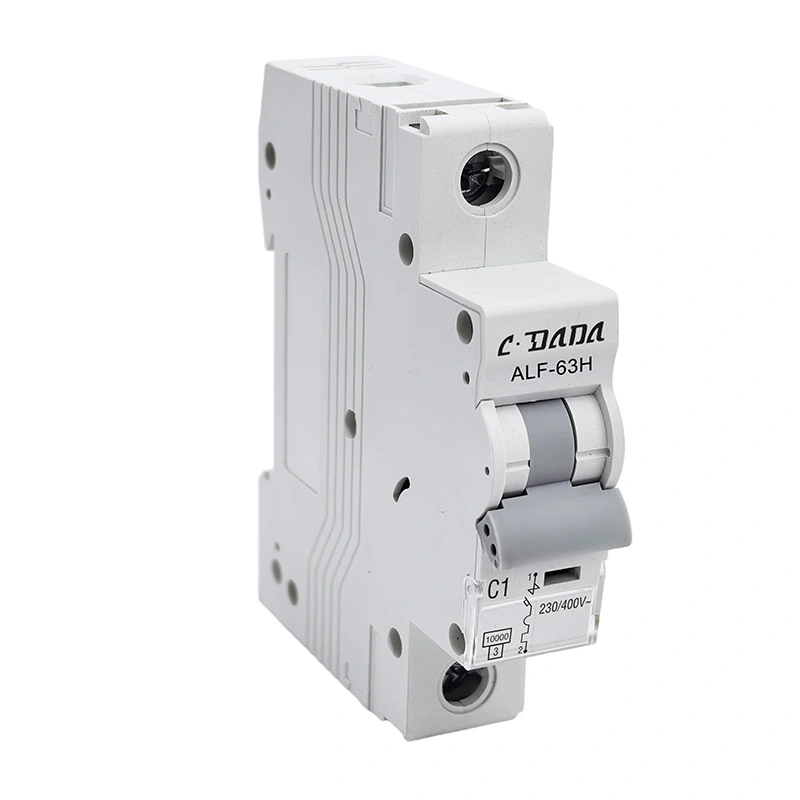

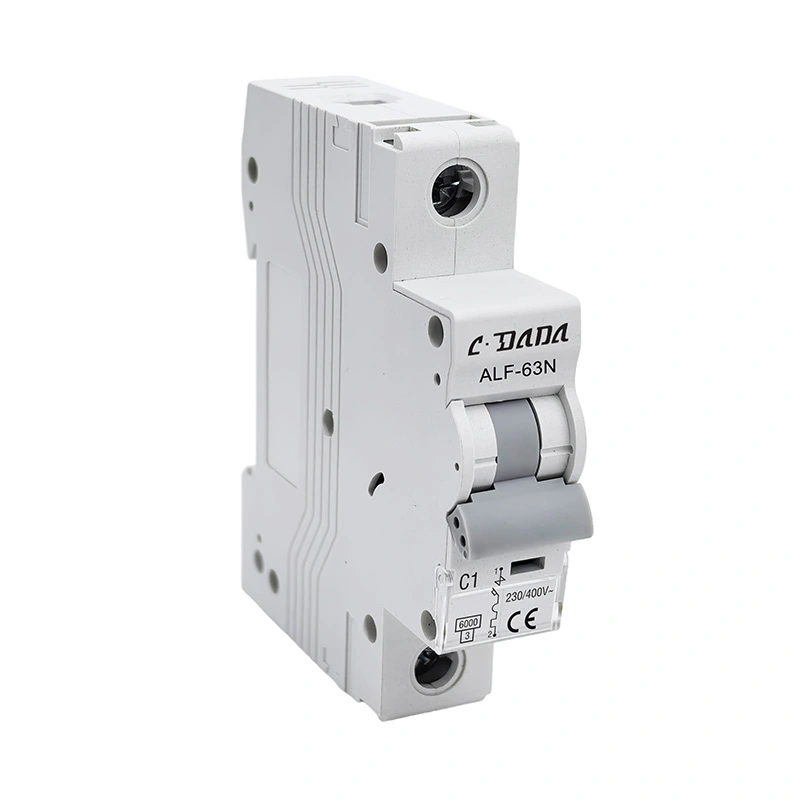

Аўтаматычны выключальнік 6KA 10kA

Мініятурны аўтаматычны выключальнік (MCB) серыі ALF-63N/H з высокім узроўнем адключэння 6KA 10kA адпавядае стандарту IEC60898, MCB мае характарыстыкі надзейнай працы, дакладнай ахоўнай функцыі, кароткага часу адключэння і высокай адключальнай здольнасці, а таксама невялікага аб'ёму. Ён шырока выкарыстоўваецца ў кантактарах, размеркавальных прыладах і электрычных апаратах і пры перагрузцы.

Звяжыцеся з CDADA і абярыце нас у якасці вытворцы, мы можам прапанаваць паслугі OEM/ODM.

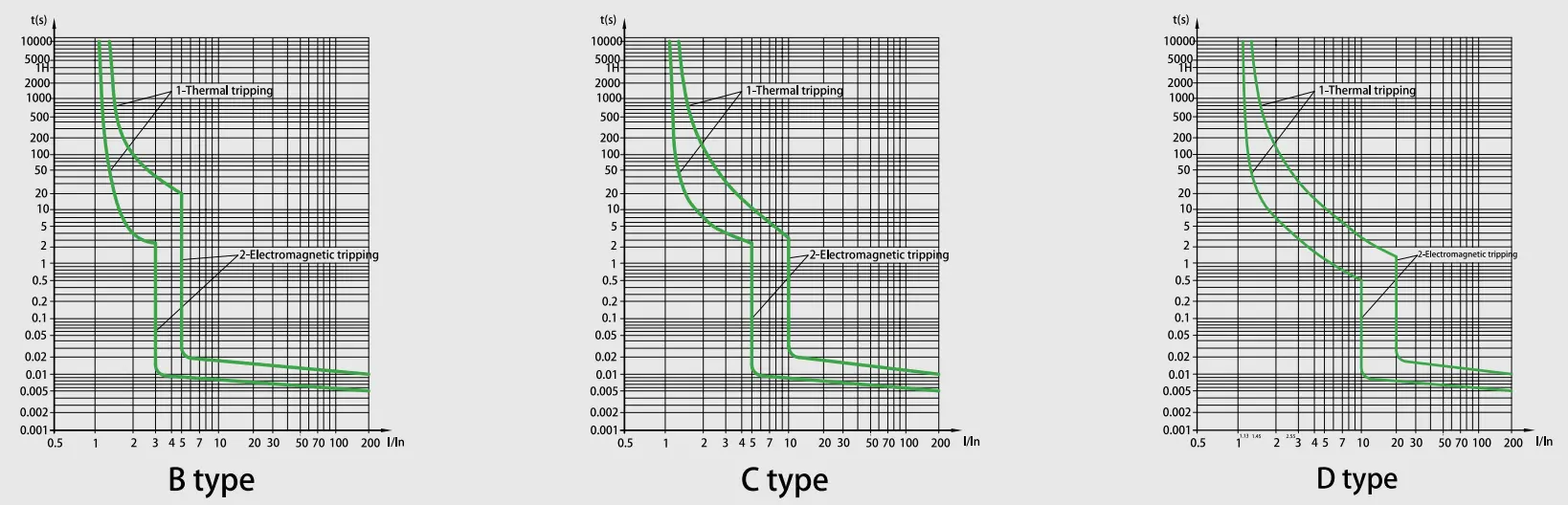

Характарыстычная крывая

Тэхнічныя характарыстыкі

Аўтаматычны выключальнік ALF-63N/H серыі 6KA 10kA
Стандартны	EN/IEC60898-1
Разрыўная здольнасць (кА)	6,10
Ахова	Ад перагрузкі і кароткага замыкання
Намінальны ток (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Намінальнае напружанне (В)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Намінальнае імпульснае напружанне Uimp (кВ)	4
Намінальнае напружанне ізаляцыі Ui(V)	500
Абмежаванне энергіі кас	3
Тэмпература навакольнага асяроддзя (℃)	-25~+40,Макс.вільготнасць 95%.
Цеплавой мяжа эксплуатацыі	1,13xln Без адключэння на працягу гадзіны
	1.45xIn Адключэнне на працягу гадзіны
Магнітная аперацыйная	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Колькасць полюсаў	1P, 1P+N, 2P, 3P, 3P+N і 4P
Тып паездкі	Цеплавы/магнітны расцепляльнік
Ёмістасць тэрмінала	16 мм² гнуткі або 25 мм² жорсткі з номіналам да 25 А
	25 мм² гнуткі або 35 мм² жорсткі ад 32 A да 63 A
Ступень абароны	IP20
Ўстаноўка	Мацаванне на DIN-рэйку 35 мм
Шырыня	17,8 мм на полюс

Характарыстыка расцеплення аўтаматычнага выключальніка

НЕ.	Намінальны ток расцеплення (A)	Пачатковы стан	Тэставы ток	Указаны час	Вынік, які трэба атрымаць	Заўвагі
1	1-63	халодны стан	1,13 цалі	t≤1г	Безпаездка
2	1-63	на папярэдні тэст	1,45 фунта	t<1h	паездка	Стабільная ўстаноўка току да вызначанага значэння на працягу 5 секунд
3	У≤32	халодны стан	2,55 цалі	1s	паездка
	У>32
4	1-63	халодны стан	3 цалі	t≤0,1с	Безпаездка	Б тып
			5 цаляў	t<0,1с	паездка	Б тып
			5У 10лн	t≤0,1с	Безпаездка	Тып С
			10цаляў	t<0,1с	паездка	Тып С
			20ln	t≤0,1с	Безпаездка	Д тып
				t<0,1с	паездка	Д тып

Цягавітасць (аперацыі)

Катэгорыя	Цыклы аперацый	Частата працы	Намінальны ток
Электрычная цягавітасць	4000	240/гадз	1-32
		120/гадз	40-63
Механічная цягавітасць	10000	240/гадз	1-63

Асаблівасці

★ Звышвысокая адключальная здольнасць пры кароткім замыканні

Удасканаленая тэхналогія кантролю дугі забяспечвае больш высокую здольнасць адключаць у параўнанні з галіновымі стандартамі, забяспечваючы надзейную абарону электрычных сістэм прамысловага класа пры экстрэмальных умовах няспраўнасці.

★ Двухрэжымны інтэрфейс падлучэння

Інтэграваная гібрыдная канструкцыя тэрмінала падтрымлівае як жорсткую стыкоўку шын, так і гнуткі заціск кабеля, што дазваляе без інструментаў адаптавацца да розных сцэнарыяў мантажу, адначасова скарачаючы час праводкі на 40%.

★ Механізм назапашвання энергіі для даўгалецця

Пружынная аперацыйная сістэма з устойлівасцю да 10 000 механічных цыклаў з тэхналогіяй кампенсацыі зносу

★ Пашыраны кампазітны корпус

са ўласцівасцямі запавольвання славы, тэрмаўстойлівасцю і ўстойлівасцю да імпульсаў, убудаванымі дугагасільнымі камерамі для лакалізаваных няспраўнасцей.

★ Дынамічная тапалогія абмежавання току

Інтэлектуальнае падаўленне прапускальнай энергіі зніжае пікавыя токі замыкання на 65-80%, дазваляючы аптымізаваць спецыфікацыі прылад ніжэй па плыні з патэнцыялам зніжэння агульных выдаткаў сістэмы на 30%.

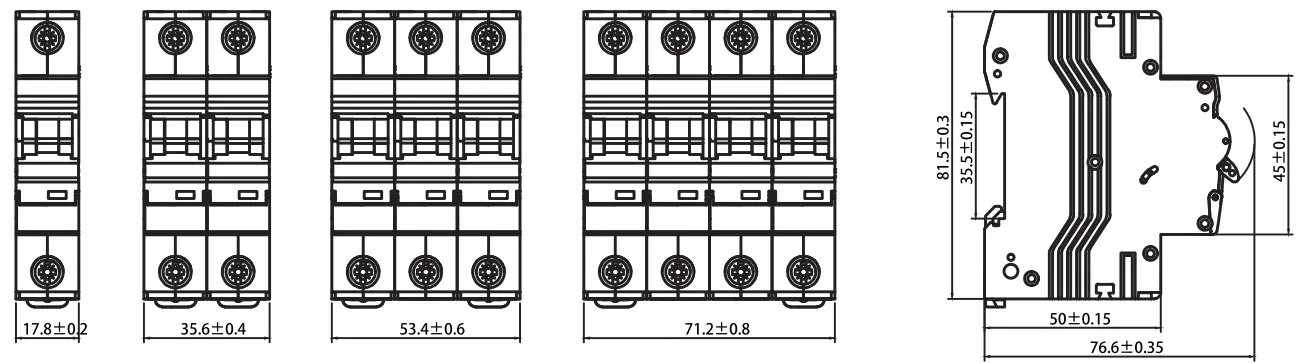

Накідныя памеры

Сцэнары прымянення

★ Жылыя: спажывецкія блокі і размеркавальныя шчыты для бяспекі дома.

★ Прамысловы: Абарона кантактараў, размеркавальных прылад і цяжкіх электрычных прылад.

★ Камерцыйныя: офісныя будынкі і гандлёвыя цэнтры, якія патрабуюць высокай надзейнасці.

Кантроль якасці і стандартнае тэставанне

★ Кожны аўтаматычны выключальнік CDADA праходзіць дбайнае тэсціраванне, каб пераканацца ў адпаведнасці з IEC60898-1:

★ Тэст на цеплавое адключэнне: праверана пры 1,13 цалі (без адключэння) і 1,45 цалі (адключэнне на працягу 1 гадзіны).

★ Магнітны тэст на спрацоўванне: Дакладнае тэставанне на адключэнне характарыстык B, C і D.

★ Электрычная трываласць: праверана на працягу 4000 працоўных цыклаў.

★ Механічная трываласць: праверана на працягу 10 000 цыклаў.

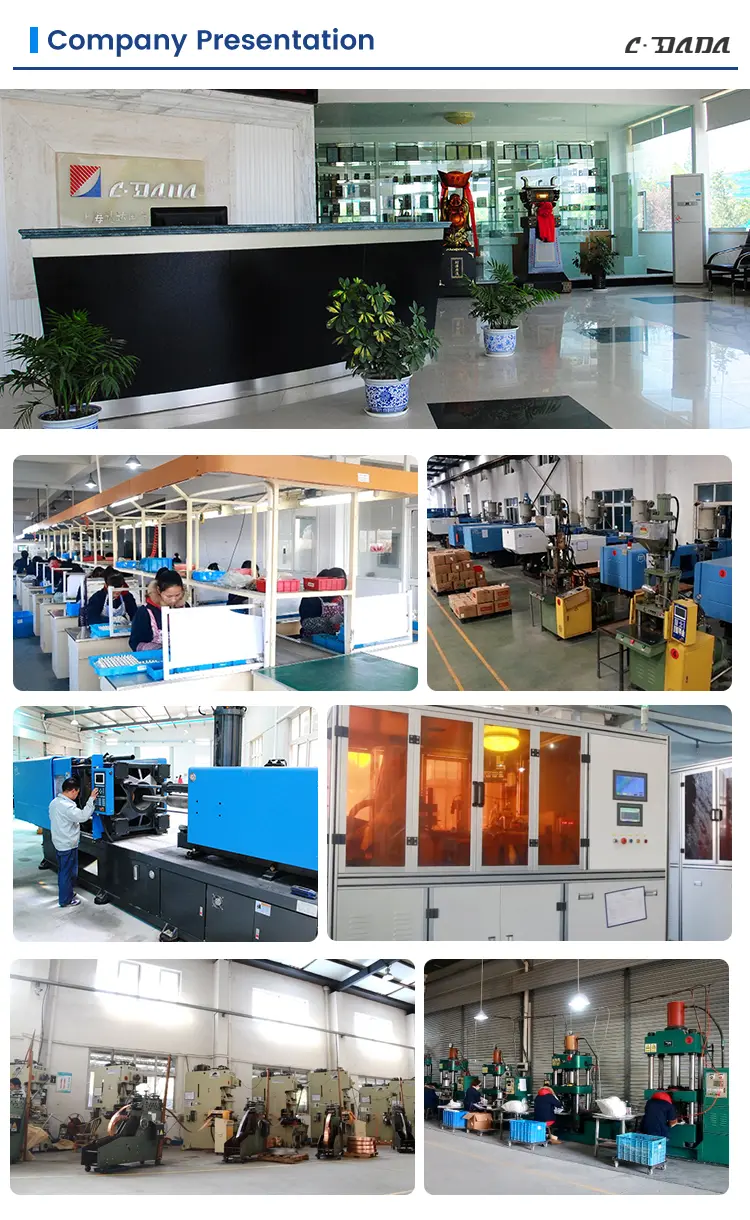

Заводская трываласць і падтрымка
