Тэрмамагнітны рэгуляваны MCCB

Тэрмамагнітны рэгуляваны аўтаматычны выключальнік серыі CDADA DAM1, распрацаваны Shanghai DADA Electric, надзейным пастаўшчыком, прапануе цалкам наладжвальную абарону ад перагрузкі і кароткага замыкання для патрабавальных нізкавольтных прылажэнняў. Гэты выключальнік 3P/4P з намінальным токам да 1600A пры 400V/415V мае незалежную рэгуляванне цеплавых (70–100% In) і магнітных (5–10×In) парогаў спрацоўвання, што забяспечвае аптымальную каардынацыю ў складаных размеркавальных сістэмах.

Сертыфікаваны CE, CB, ASTA, KEMA, SEMKO і RoHS, ён адпавядае глабальным стандартам бяспекі і аховы навакольнага асяроддзя, што робіць яго ідэальным для OEM-вытворцаў, падрадчыкаў і сістэмных інтэгратараў па ўсім свеце.

Перавагі

★ Шырокі дыяпазон: ад 160 А да 1600 А (пераменны ток)

★ Кампактныя памеры

★ Рэгуляваная цеплавая ўстаноўка (70-100%).

★ Рэгуляваная магнітная налада (5-10 разоў) у.

★ Прадастаўленне кнопкі Push to Trip.

★ Асобныя асноўныя і дугазаганяльныя кантакты

★ Шырокі асартымент аксесуараў.

Асноўныя характарыстыкі

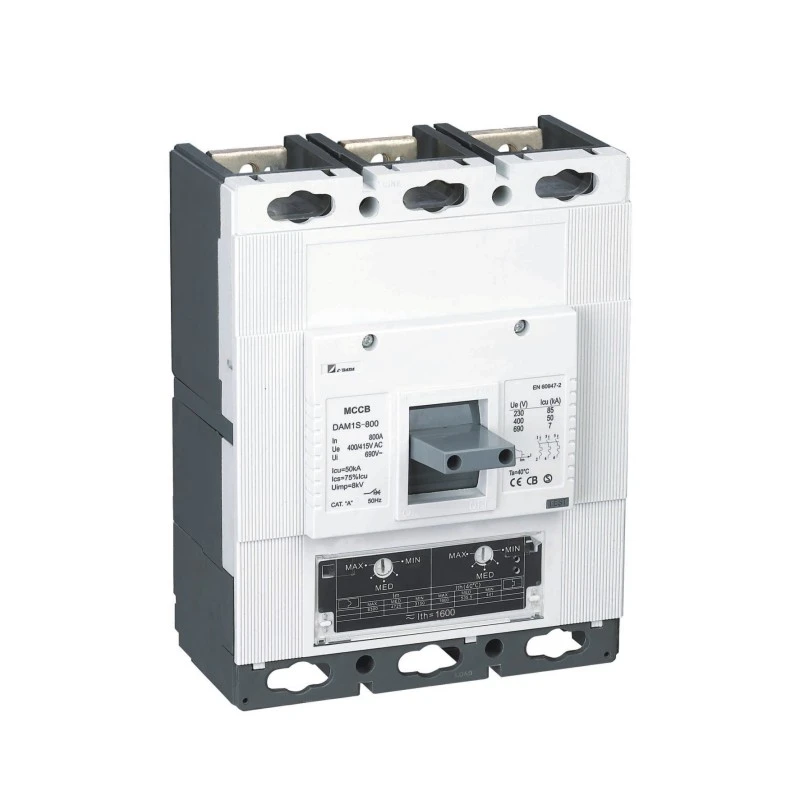

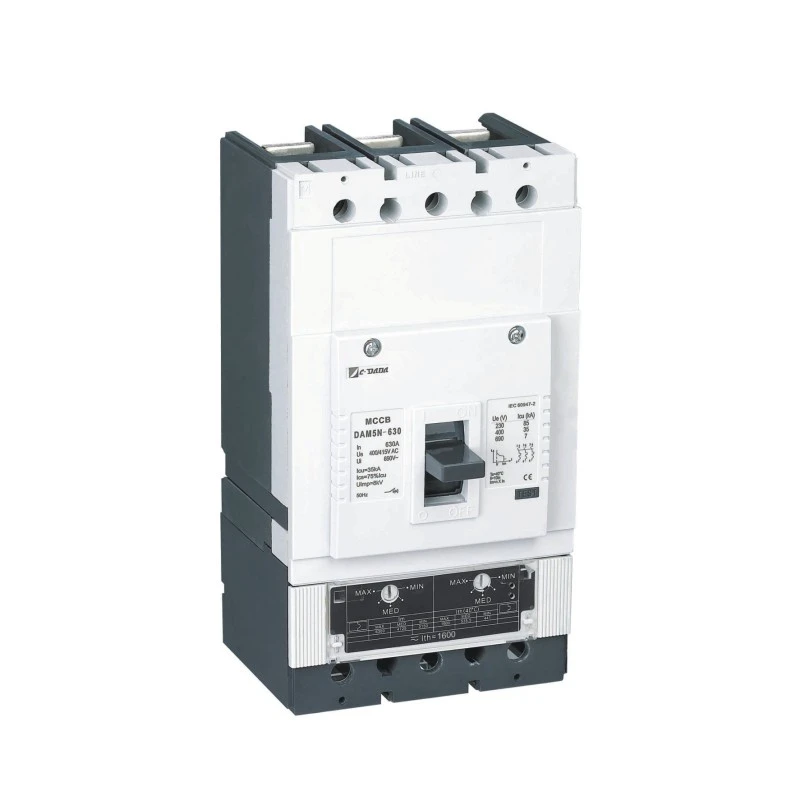

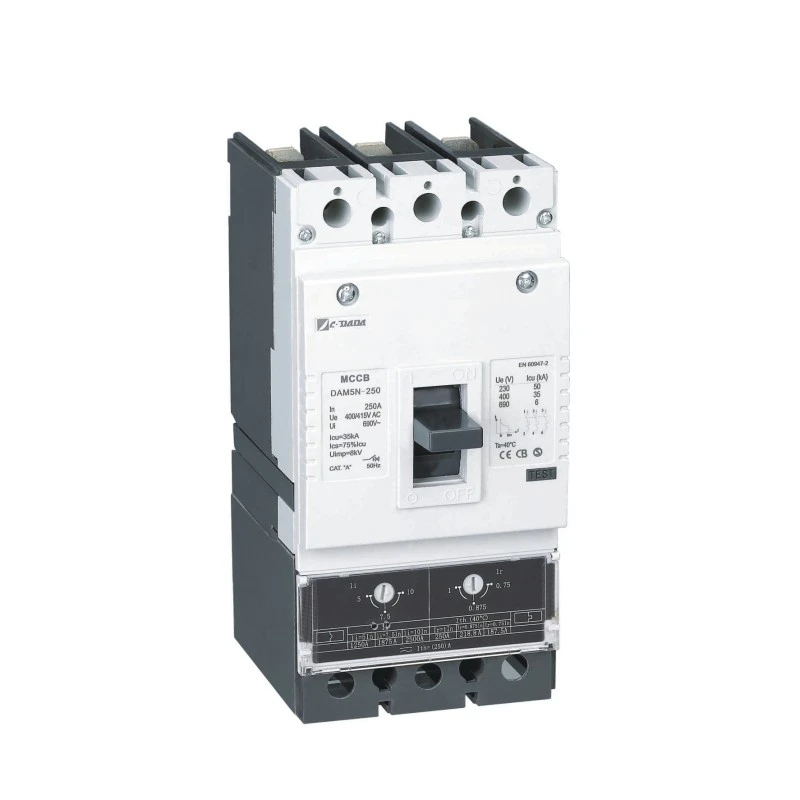

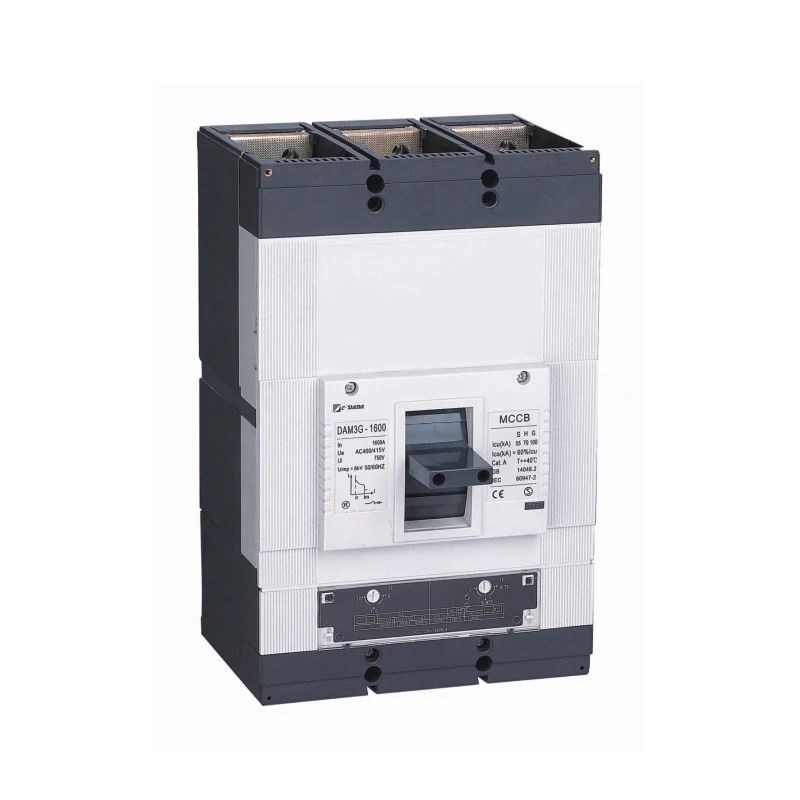

Мадэль: серыя DAM1 - цеплавы магнітны рэгуляваны аўтаматычны выключальнік

Тып: аўтаматычны выключальнік у літым корпусе (MCCB)

Полюсы: 3P / 4P

Намінальнае напружанне (Ue): 400 В / 415 В пераменнага току

Намінальны дыяпазон току: 160A - 1600A

Цеплавая рэгуляванне: 70% - 100% In (абарона ад перагрузкі)

Магнітная рэгуляванне: 5× – 10× In (імгненнае адключэнне пры кароткім замыканні)

Сертыфікаты: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO тэст (O:Адкрыты манеўр,CO:Зачынены-Адкрыты манеўр,t:Працягласць чакання)

● Ics:O-t-CO-t-CO тэст (O:адкрыты манеўр,CO:зачынены-адкрыты манеўр,t:працягласць чакання)

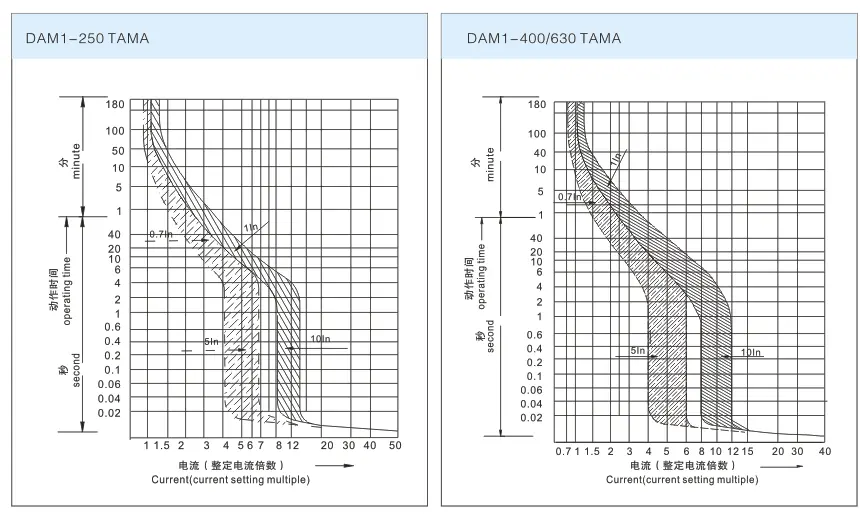

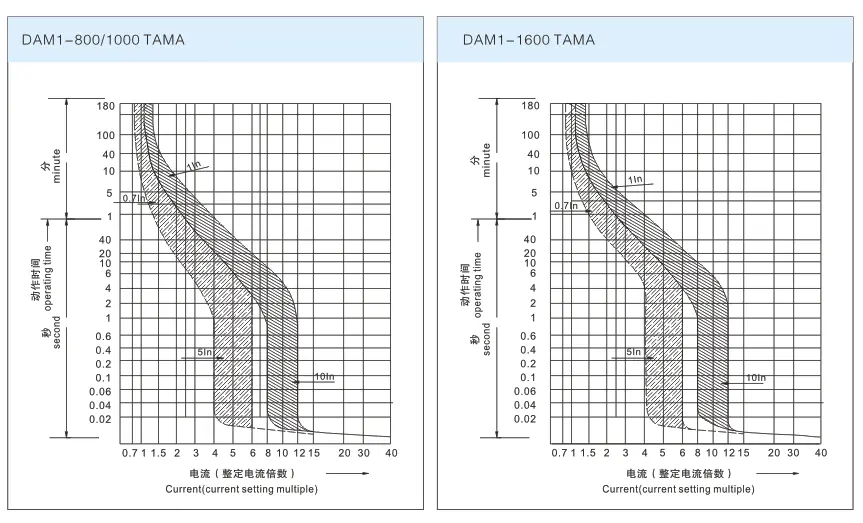

Характарыстычная крывая для TAMA MCCB.

Чаму выбіраюць CDADA?

★ Дакладнае машынабудаванне
У адрозненне ад стандартных аўтаматычных аўтаматычных выключальнікаў з фіксаванымі крывымі спрацоўвання, тэрмамагнітная рэгуляваная канструкцыя CDADA дазваляе інжынерам дакладна наладжваць абарону ў адпаведнасці з намінальнымі характарыстыкамі кабеля і ніжэйстаячым абсталяваннем, памяншаючы непрыемныя адключэнні і паляпшаючы селектыўнасць сістэмы.

★ Глабальная адпаведнасць, лакальная падтрымка
Дзякуючы сертыфікатам ASTA (Вялікабрытанія), KEMA (Нідэрланды), CE (ЕС), CB (глабальны) і RoHS, прадукты CDADA прымаюцца больш чым у 60 краінах — пры падтрымцы хуткай тэхнічнай падтрымкі з Шанхая.

★ Добрая матэрыяльная перавага

У нас строгая сістэма кіравання пастаўшчыкамі і сыравінай. Мы звычайна выбіраем матэрыял лепшай якасці для выключальнікаў.

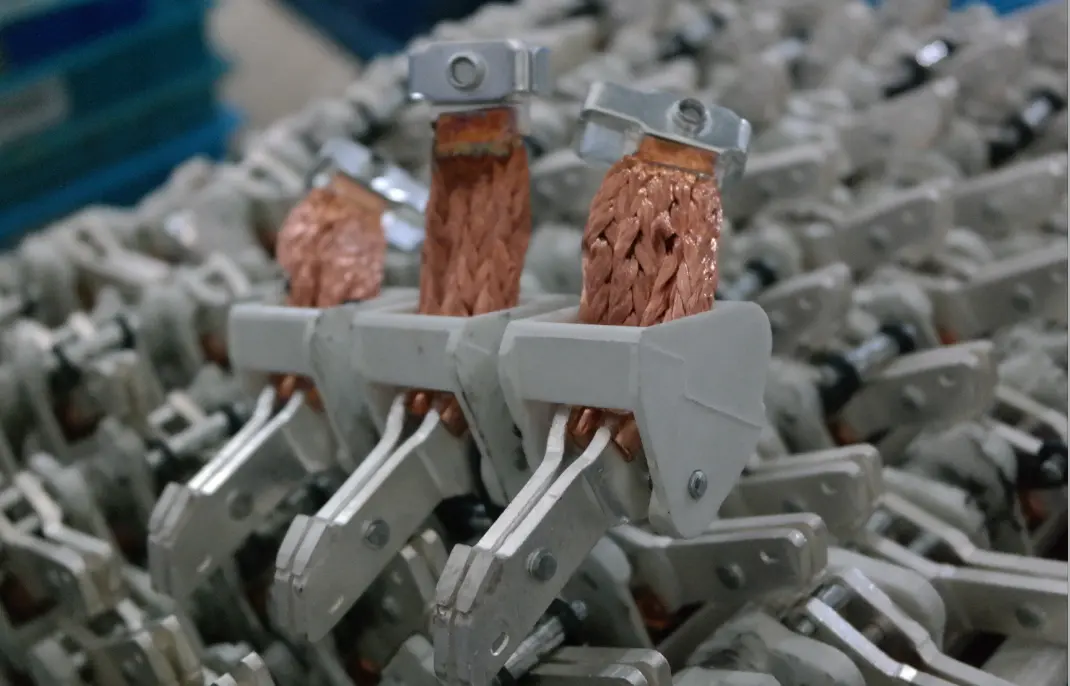

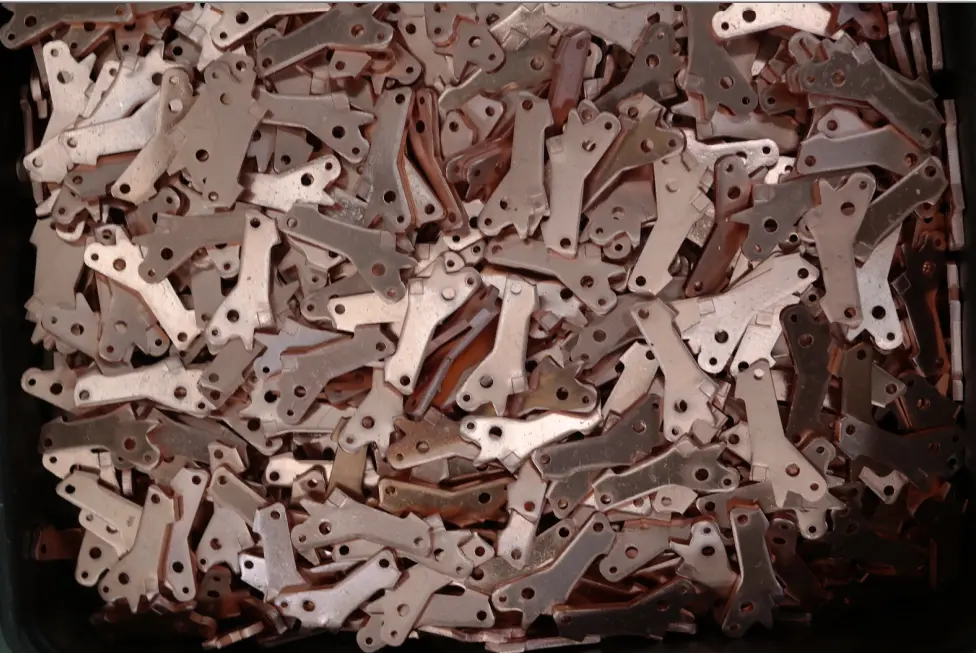

1) Выкарыстаная медзь T2>99,9%,

2) Срэбны кантакт (Кропка руху: 50%, Стацыянарная кропка: 85%),

3) Цэнтральны вал выкарыстоўваў BMC-1 ((шкловалакно: 25%, самая высокая смалы, самая высокая інтэнсіўнасць).

4) Вокладка і корпус BMC (шкловалакно: 22%, больш высокая смалы, больш высокая інтэнсіўнасць)

★ OEM & Retrofit Friendly
Кампактныя памеры дазваляюць прамую замену старых выключальнікаў без пераробкі панэлі. Модульныя аксэсуары спрашчаюць будучую мадэрнізацыю.

✅ Эканамічная абарона
Рэгуляванасць пазбаўляе ад неабходнасці захоўваць некалькі выключальнікаў з фіксаваным наміналам — адзін блок CDADA DAM1 ахоплівае некалькі сцэнарыяў нагрузкі.

Тыповыя прымянення

★ Цэнтры кіравання прамысловым рухавіком (MCC) – падбірайце пускавы ток рухавіка без адключэння

★ Панэлі PDU Цэнтра апрацоўкі дадзеных - Каардынацыя з ІТ-профілямі нагрузкі

★ Сістэмы аднаўляльнай энергіі - Адаптацыя да зменлівых умоў магутнасці сонца/ветру

★ Марскія і афшорныя платформы – надзейная праца ў суровых умовах

★ Камерцыйныя будаўнічыя падстанцыі - аптымізацыя абароны для вентыляцыі і кандыцыянавання, ліфтаў, асвятлення

Часта задаюць пытанні (FAQ)

Q1: Што азначае "тэрмамагнітнае рэгуляванне" ў DAM1 MCCB?

A1: гэта азначае, што парогі спрацоўвання пры перагрузцы (цеплавой) і кароткай (магнітнай) можна рэгуляваць уручную:

● Цеплавы: 70%–100% ад намінальнага току (In)

● Магнітны: ад 5 да 10 разоў больш ін Гэта дазваляе карыстальніцкія крывыя абароны для вашага канкрэтнага прымянення.

Q2: ці даступны тэрмамагнітны аўтаматычны выключальнік 250A ў канфігурацыі 3P?

A2: Так—усе рэгуляваныя мадэлі DAM1 ад 160A да 1600A даступныя ў версіях 3P і 4P.

Q3: Як наладзіць параметры паездкі?

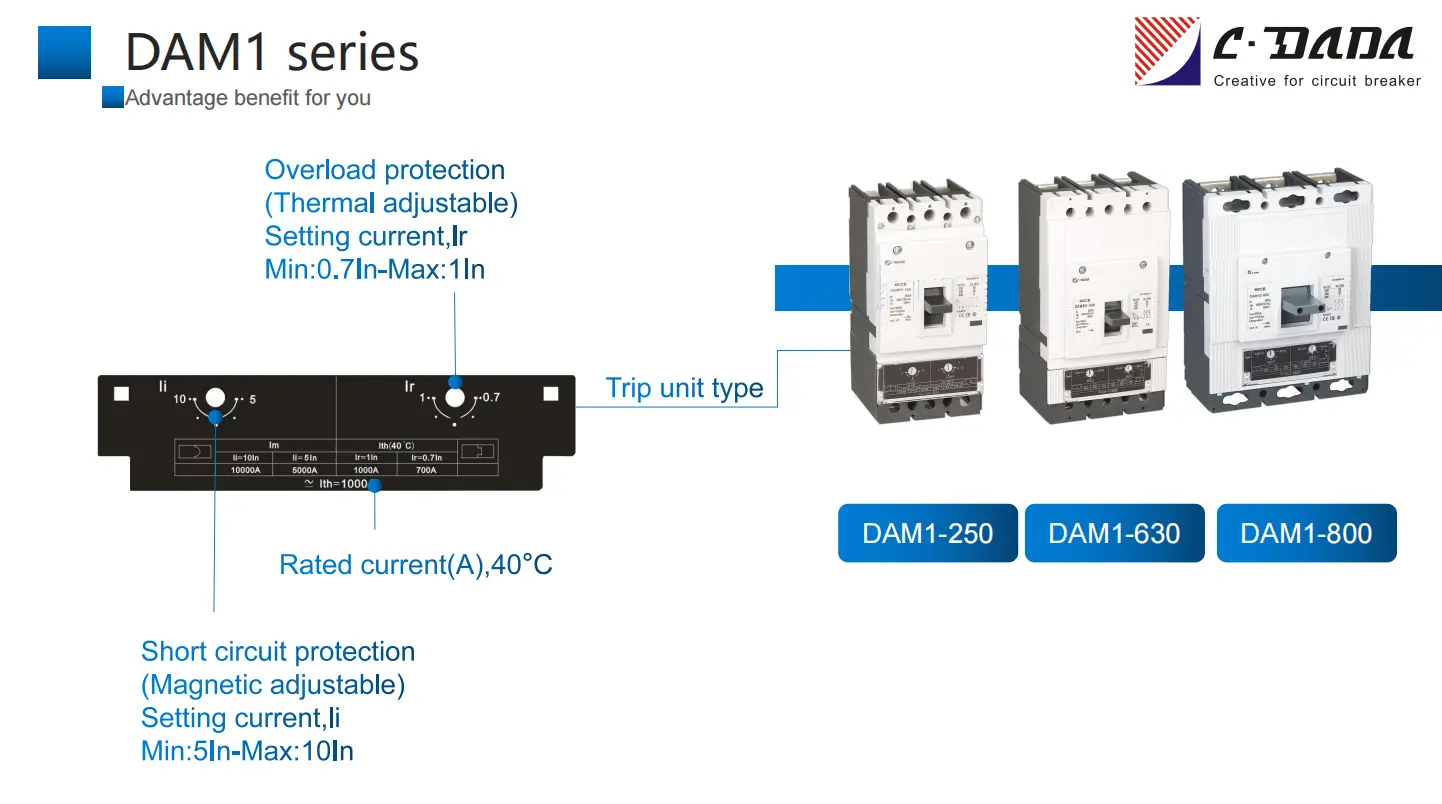

A3: Выкарыстоўвайце два знешніх цыферблата або шчыліны для шруб на пярэдняй панэлі: адзін для цеплавога (пазначаны «Ir»), адзін для магнітнага (пазначаны «Im»). Разборка не патрабуецца.

Q4: Ці магу я праверыць выключальнік, не ствараючы сапраўднай няспраўнасці?

A4: Так - убудаваная кнопка адключэння імітуе стан адключэння для праверкі функцыянальнасці падчас тэхнічнага абслугоўвання.

Q5: Чаму выбіраюць CDADA перад іншымі кітайскімі маркамі MCCB?

A5: CDADA вылучаецца:

● Сапраўдная двайная рэгуляванасць (многія канкурэнты прапануюць толькі цеплавую рэгуляванне)

● Міжнародныя сертыфікаты (не толькі CCC)

● Пастаянны кантроль якасці (завод сертыфікаваны ISO 9001)

● Тэхнічная дакументацыя на англійскай мове для глабальных праектаў
