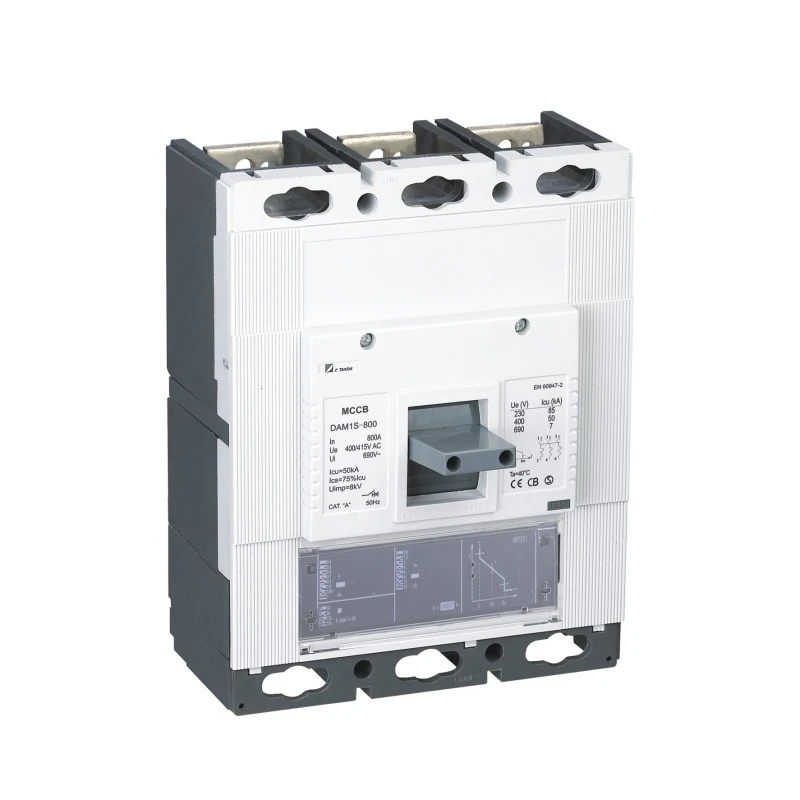

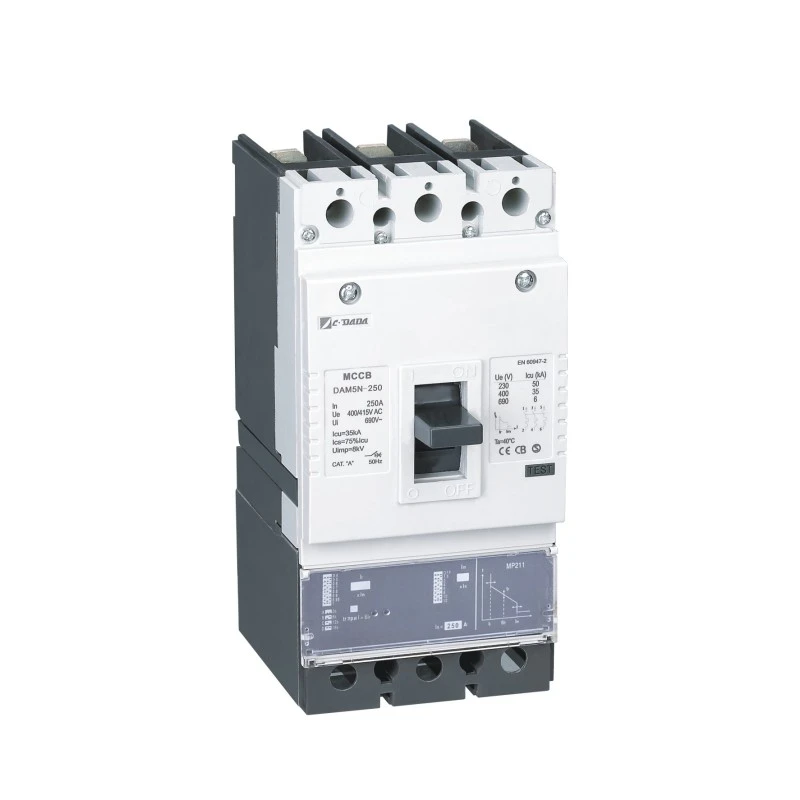

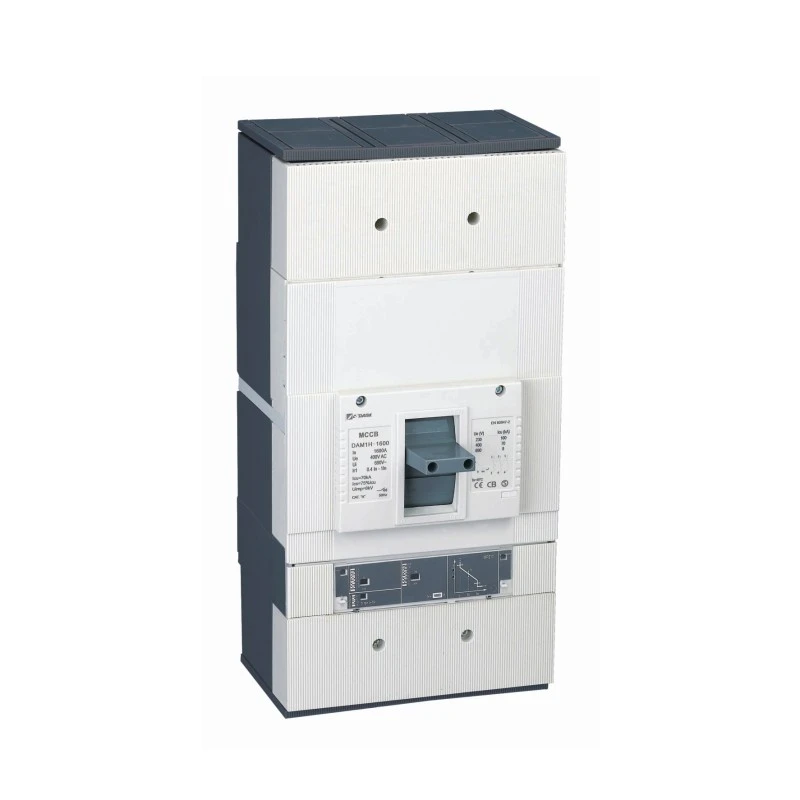

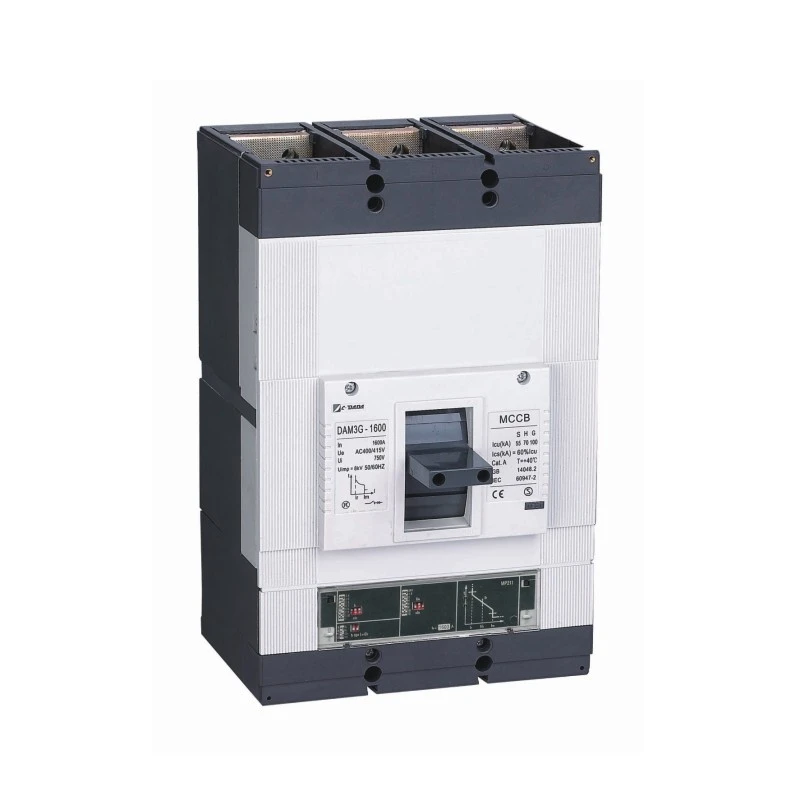

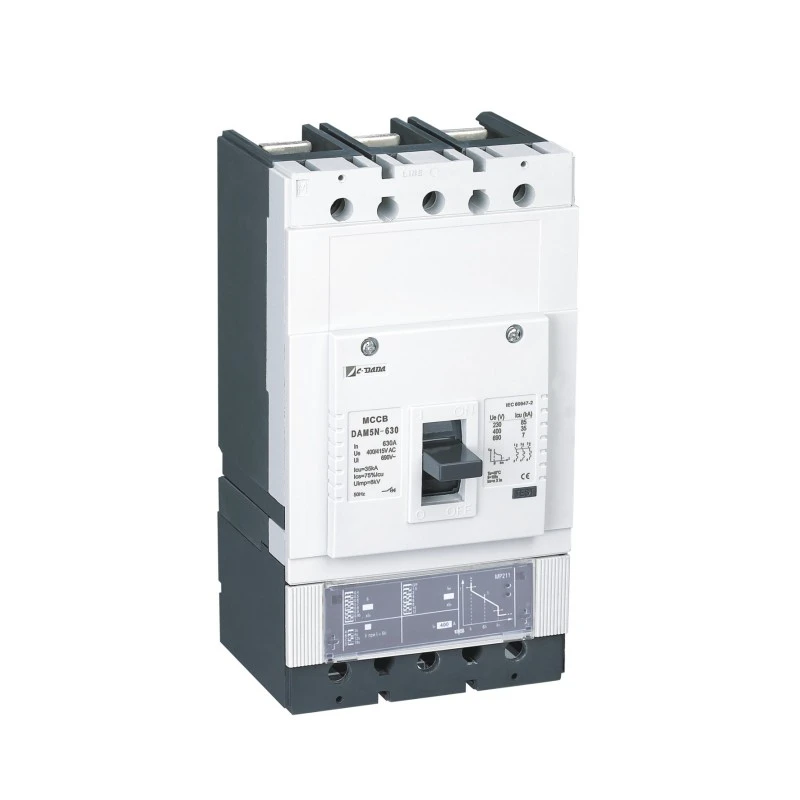

Электронны аўтаматычны выключальнік у літым корпусе

Для сучасных энергасістэм, якія патрабуюць дакладнасці, разумнасці і надзейнасці, аўтаматычны выключальнік у электронным фармаце ад Shanghai DADA Electric CO., LTD. усталёўвае новы стандарт абароны ад нізкага напружання. У адрозненне ад традыцыйных тэрмамагнітных выключальнікаў, гэты інтэлектуальны выключальнік MCCB выкарыстоўвае электронны расцепльнік на базе мікрапрацэсара для забеспячэння высокадакладнай, праграмуемай абароны ад перагрузкі па току - неўспрымальнай да ваганняў тэмпературы навакольнага асяроддзя.

З рэгуляванымі наладамі ад 40% да 100% In (цеплавы) і ад 1,5× да 12× In (магнітны) ён забяспечвае неперасягненую гібкасць для складанай каардынацыі ў цэнтрах апрацоўкі дадзеных, прамысловых прадпрыемствах, бальніцах і сістэмах аднаўляльнай энергіі. Намінальны ток ад 100 А да 1600 А пры напрузе 400 В/415 В, ён спалучае ў сабе кампактную канструкцыю з пашыранымі функцыянальнымі магчымасцямі — і ўключае бяспечнае прамое адключэнне падчас экстрэмальных няспраўнасцей, нават калі выходзіць з ладу электроніка.

Асноўныя характарыстыкі

Мадэль: серыя CDADA DAM2 / DE (электронны аўтаматычны выключальнік у літым корпусе)

Тып: Электронны аўтаматычны выключальнік у літым корпусе

Полюсы: 3P / 4P

Намінальнае напружанне (Ue): 400 В / 415 В пераменнага току

Намінальны ток (In): 100A - 1600A

Блок расцеплення: электронны расцепльнік на базе мікрапрацэсара

Цеплавая рэгуляванне (Ir): 40% - 100% ад In

Магнітнае рэгуляванне (Im): 1,5× – 12× In

Перавагі

★ Шырокі дыяпазон: ад 100 А да 1600 А (пераменны ток)

★ Кампактныя памеры

★ Рэгуляваная цеплавая ўстаноўка (40-100%).

★ Рэгуляваная магнітная налада (1,5-12 разоў) у.

★ Прадастаўленне кнопкі Push to Trip.

★ Асобныя асноўныя і дугазаганяльныя кантакты

★ Шырокі асартымент аксесуараў.

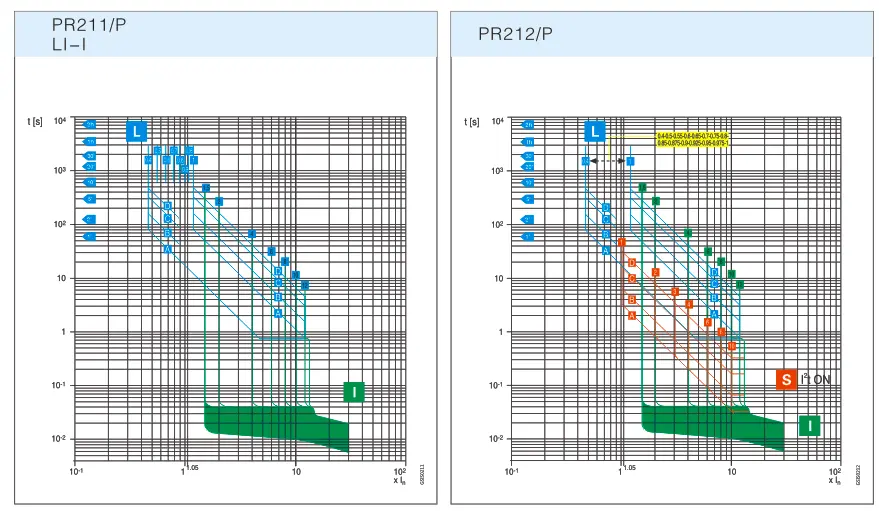

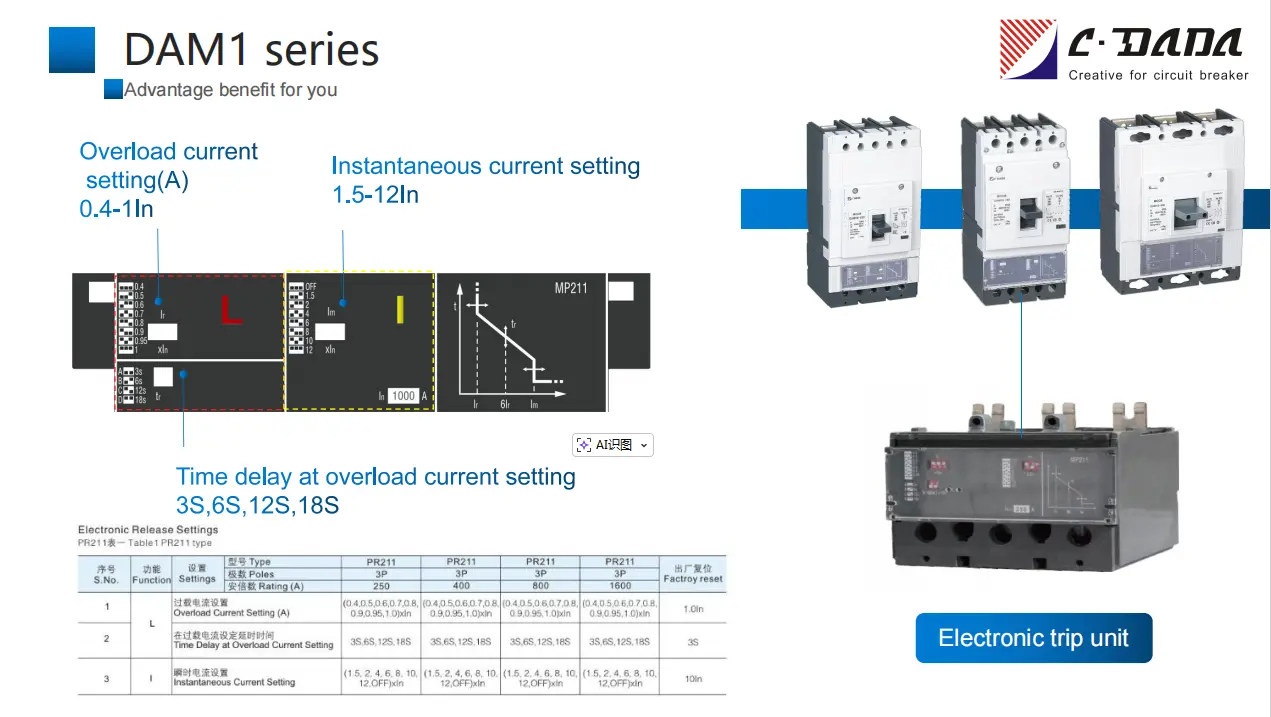

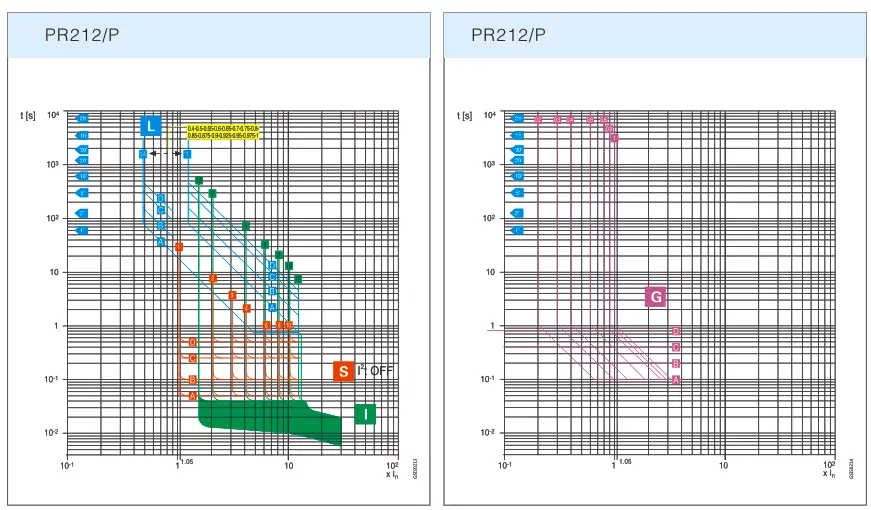

Электронная характарыстыка расцеплення

Электрычныя параметры

Табліца 1 тыпу PR211

S.No.

Функцыя

Налады

Тып

PR211

PR211

PR211

PR211

Фабрычны скід

палякі

3П

3П

3П

3П

Рэйтынг (A)

250

400

800

1600

1

L

Налада току перагрузкі (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 цалі

2

Затрымка часу пры наладзе току перагрузкі

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Налада імгненнага току

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

10цаляў

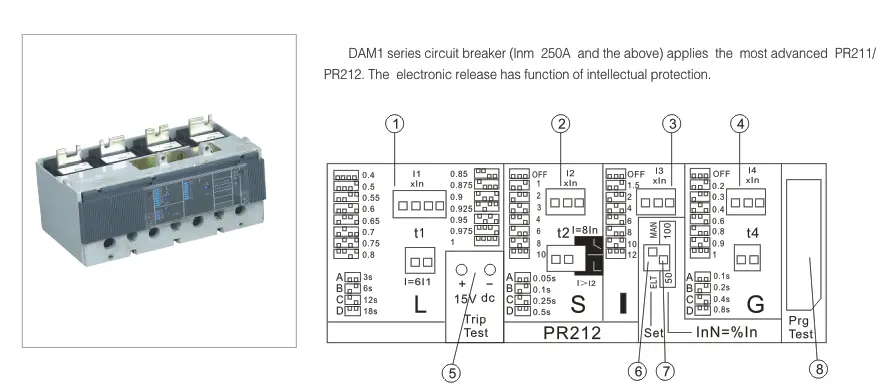

Табліца 2 тыпу PR212

S.No.

Функцыя

Налады

Тып

PR212

PR212

PR212

PR212

Фабрычны скід

палякі

3П

3П

3П

3П

Рэйтынг (A)

250

400/630

800

1600

1

L

Налада току перагрузкі (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 цалі

2

Затрымка часу пры наладзе току перагрузкі

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Налада току кароткага замыкання (A)

(1, 2, 3, 4, 6, 8, 10，ВЫКЛ.)xIn

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ.)xIn

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ.)xIn

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ.)xIn

6цаляў

4

Затрымка часу пры наладзе току кароткага замыкання

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1С

5

I

Налада імгненнага току

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ.) xIn

10цаляў

6

G

Налада току замыкання на зямлю (А)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ.)xIn

1,0 цалі

7

Затрымка часу пры наладзе замыкання на зямлю

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Выбар электрычнага або электроннага набору параметраў

Функцыя SET (перамыкач ELT/MAN)

9

Выкарыстоўваецца для ўстаноўкі параметраў DIP-пераключальніка нулявой лініі

InN=%In,пераключэнне 50/100

10

Гняздо для падлучэння вымяральнага прыбора

Панэльная разетка

Чаму выбіраюць CDADA Electronic MCCB?

★ Сапраўдны інтэлект, а не толькі аўтаматызацыя
Мікрапрацэсар бесперапынна аналізуе формы хвалі току, забяспечваючы дакладную інверсную, абмежаваную па часе і імгненную абарону — без дрэйфу з-за нагрэву або старэння.

★ Адказаўстойлівы дызайн
Нават калі электронная схема выходзіць з ладу, прамая электрамагнітная зашчапка забяспечвае спрацоўванне выключальніка падчас сур'ёзных кароткіх замыканняў - гэта адпавядае патрабаванням бяспекі рэзервавання IEC 60947-2.

★ Палепшаная каардынацыя
Ультрашырокія дыяпазоны рэгулявання (40–100% Ir, 1,5–12× Im) забяспечваюць ідэальную каардынацыю з прыладамі ўверх і ўніз па плыні, зводзячы да мінімуму зоны адключэння.

★ Перспектыўная інфраструктура
Сумяшчальны з дадатковымі модулямі сувязі (Modbus RTU, Profibus) для інтэграцыі ў сістэмы кіравання будынкам (BMS) або разумныя сеткі.

★ Сусветная якасць, канкурэнтаздольная цана
Вырабляецца ў Шанхаі ў адпаведнасці з ISO 9001 і мае міжнародныя сертыфікаты, забяспечваючы прадукцыйнасць еўрапейскага ўзроўню пры эканамічнай эфектыўнасці ў Азіі.

★ У нас ёсць каманда з 15 інжынераў, якая займаецца распрацоўкай, удасканаленнем і кастомізацыяй прадукту.

Ідэальныя прыкладання

Цэнтры апрацоўкі дадзеных: прадухіліце каскадныя збоі з дапамогай дакладнага селектыўнага адключэння

Бальніцы: Забяспечце бесперабойнае харчаванне сістэм жыццезабеспячэння

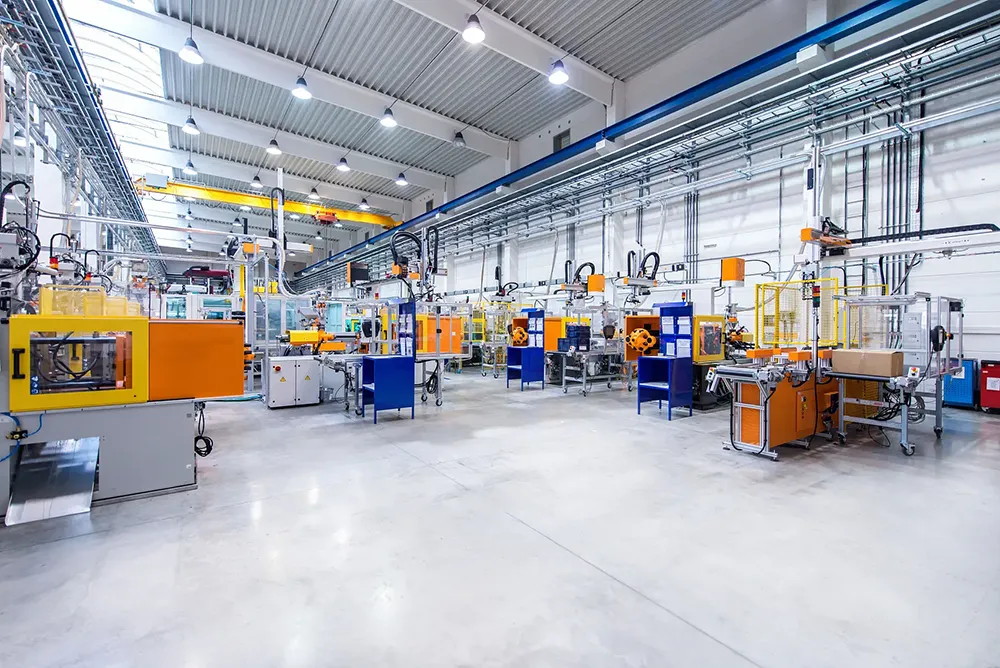

Прамысловая аўтаматызацыя: каардынацыя з VFD, прыладамі плавнага пуска і робататэхнікай

Сонечныя/ветравыя электрастанцыі: адаптацыя да зменных профіляў генерацыі

Разумныя камерцыйныя будынкі: уключыце маніторынг энергіі без дадатковых лічыльнікаў

Часта задаюць пытанні (FAQ)

Q1: Што адрознівае электронны аўтаматычны выключальнік ад цепламагнітнага?

A1: Электронныя аўтаматычныя выключальнікі ў літым корпусе выкарыстоўваюць мікрапрацэсар для аналізу току і запуску адключэнняў з высокай дакладнасцю. На іх не ўплывае тэмпература навакольнага асяроддзя, яны прапануюць больш шырокія дыяпазоны рэгулявання і могуць забяспечваць рэгістрацыю даных аб нагрузцы - у адрозненне ад тэрмамагнітных тыпаў біметалічных/электрамагнітных.

Q2: Ці даступны электронны аўтаматычны выключальнік 1600A ў 4-полюснай канфігурацыі?

A2: Так—усе электронныя аўтаматычныя выключальнікі CDADA ад 250A да 1600A даступныя ў версіях 3P і 4P.

Q3: Што адбудзецца, калі электронны расцепльнік выйдзе з ладу падчас кароткага замыкання?

A3: Выключальнік уключае механічную рэзервовую копію: падчас экстрэмальных токаў замыкання (>12×In) магнітная зашчапка запускае прамое адкрыццё, што забяспечвае бяспеку нават пры адключанай электроніцы.

Q4: Ці магу я кантраляваць бягучыя значэнні ў рэжыме рэальнага часу?

A4: Так - электронны расцепльнік адлюстроўвае імгненны, максімальны, мінімальны і сярэдні ток за выбраныя часовыя вокны (напрыклад, 24 гадзіны), што карысна для кіравання энергіяй.

Q5: Навошта выбіраць CDADA перад іншымі інтэлектуальнымі брэндамі MCCB?

A5: CDADA прапануе:

● Сапраўдная магчымасць рэгулявання ў двух дыяпазонах (многія канкурэнты абмяжоўваюць Im ≤10×)

● Безадмоўнае механічнае рэзервовае капіраванне (не ўсе «электронныя» аўтаматычныя выключальнікі маюць гэта)

● Кампактны памер — змяшчае старыя панэлі без мадыфікацыі

● Моцны глабальны сертыфікацыйны партфель (ASTA, KEMA, CE)

● Цэнаўтварэнне, зручнае для OEM, з тэхнічнай падтрымкай на англійскай мове
